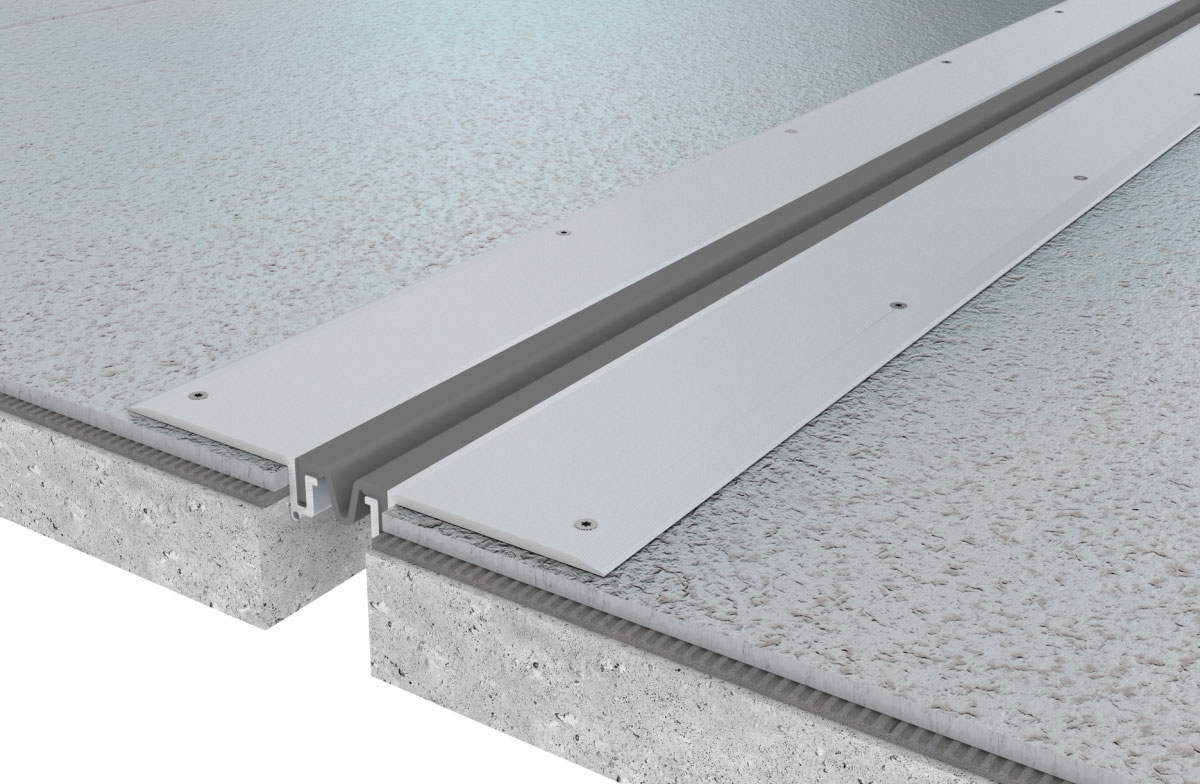

Деформационный профиль для пола Dewmark Standart SV-HD 22 – накладное решение повышенной жесткости для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 100 мм, высоте профиля 4 мм, видимой ширине от 220 до 270 мм, глубине шва 22 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

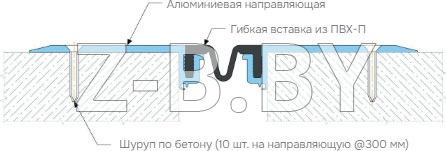

ОБОЗНАЧЕНИЯ Dewmark Standart SV-HD 22:

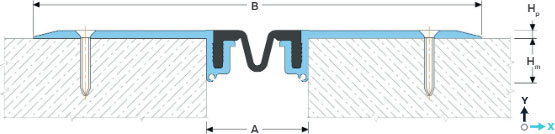

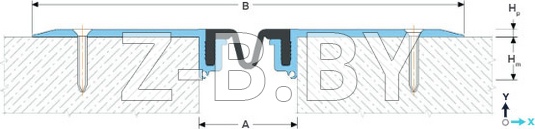

A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Hp — высота профиля;
Mx — горизонт. деформации;
Mу — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV-HD 22
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | Hp | Hm | Mx3 | My |  |  |  |  | |
| SV-HD 22/50 | 50 | 220 | 4 | 22 | 55 (+35/-20) | 4 (+2/-2) | 50 | 300 | 502 | — |
| SV-HD 22/70 | 70 | 240 | 4 | 22 | 110 (+75/-35)3 | 6 (+3/-3) | 50 | 300 | — | — |
| SV-HD 22/100 | 100 | 270 | 4 | 22 | 140 (+85/-55)3 | 10 (+5/-5) | 50 | 300 | — | — |
1 Не рекомендуется использовать профиль под открытыми лучами солнца и при возможных больших колебаниях температуры из-за большой разницы в коэффициентах теплового расширения бетона и алюминия.
2 Не рекомендуется использование в местах проезда погрузчиков на цельнолитых колесах.
3 При максимальных раскрытиях не рекомендуется движение пешеходов из-за возможного продавливания вставки.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
4 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
5 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").
МАРКИРОВКА
УГЛОВЫЕ ВЕРСИИ

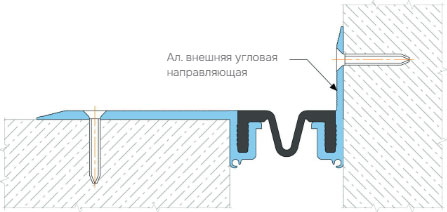

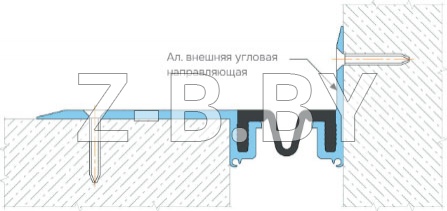

Профили имеют угловую версию для примыкания «Пол-Стена» (шов вдоль стены). Эти профили имеют индекс «E»: SV-E
Пример: SV-HD-E 22/50/9005
