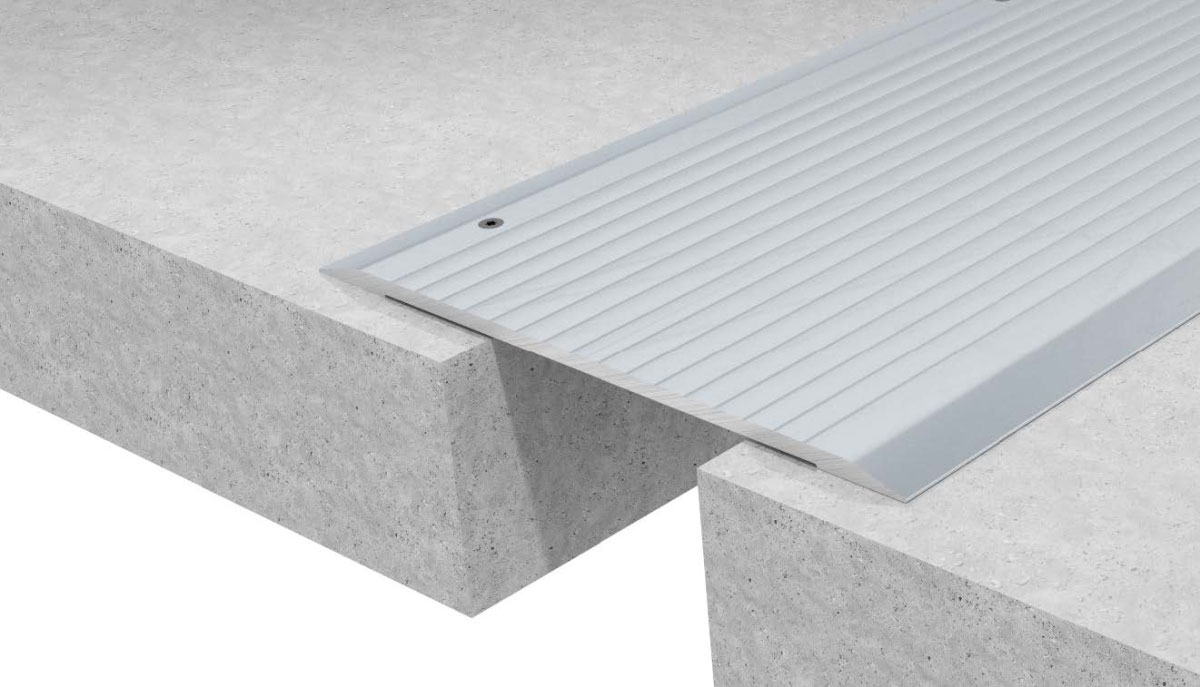

Деформационный профиль для пола Dewmark Standart SV 14 – накладное решение для защиты половых покрытий от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 10 до 200 мм, высоте профиля от 5 до 8 мм и видимой ширине от 120 до 300 мм

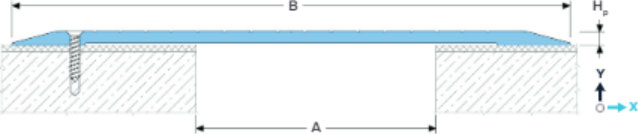

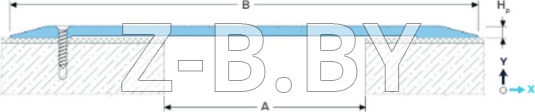

ОБОЗНАЧЕНИЯ Dewmark Standart SV-HD 14:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV-HD14
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A1 | B | Hp | M1 | M2 |  |  |  |  | |
| SV-HD 14/120 | 10-30 | 120 | 5 | см. таб. | — | 50 | 100 | 50 | 20 |
| SV-HD 14/160 | 35-50 | 160 | 6 | см. таб. | — | 50 | 100 | 50 | 20 |
| SV-HD 14/200 | 55-100 | 200 | 7 | см. таб. | — | 50 | 100 | 50 | 20 |
| SV-HD 14/245 | 110-140 | 245 | 8 | см. таб. | — | 50 | 100 | 50 | 20 |
| SV-HD 14/300 | 145-200 | 300 | 8 | см. таб. | — | 50 | 100 | 50 | 20 |
1 Допустимая величина горизонтальных перемещений зависит от ширины деформационного шва, на который устанавливается профиль. См. вкладку «ДЕФОРМАЦИИ».
2 Вертикальные деформации не рекомендуется.
3 Не рекомендуется использовать профиль под открытыми лучами солнца и при возможных больших перепадах температур из-за большой разницы в коэффициентах теплового расширения бетона и алюминия.
4 Если профиль используется только для пешеходного движения, допустимая ширина шва может быть увеличена.
ДЕФОРМАЦИЯ, мм
| SV-HD 14/120 | SV-HD 14/160 | SV-HD 14/200 | SV-HD 14/245 | SV-HD 14/300 | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | Mx | A | Mx | A | Mx | A | M | A | M |
| 10 | -10/+30 | 40 | -40/+30 | 60 | -60/+50 | 110 | -110/+40 | 150 | -150/+60 |
| 20 | -20/+20 | 50 | -50/+20 | 80 | -80/+30 | 140 | -140/+10 | 160 | -160/+50 |
| 30 | -30/+10 | 100 | -100/+10 | 170 | -170/+40 | ||||
| 180 | -180/+30 | ||||||||
| 190 | |||||||||
| 200 | -200/+10 | ||||||||
Примечание: В таблице представлены значения параметров A и Mx для различных моделей серии SV-HD 14. Пустые ячейки означают отсутствие данных для данной конфигурации.

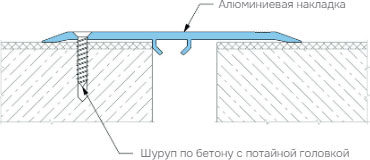

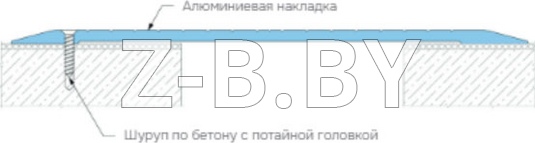

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАКЛАДКА
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
| Крепеж | В комплекте (клипса из нерж. стали) |

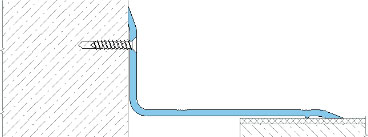

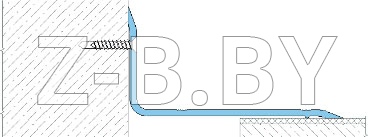

УГЛОВАЯ ВЕРСИЯ
