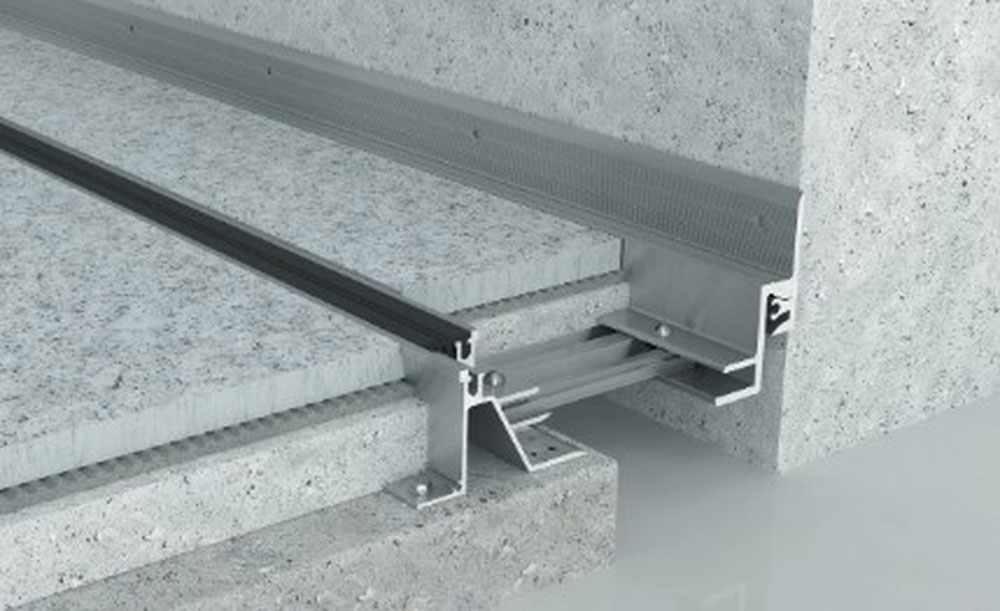

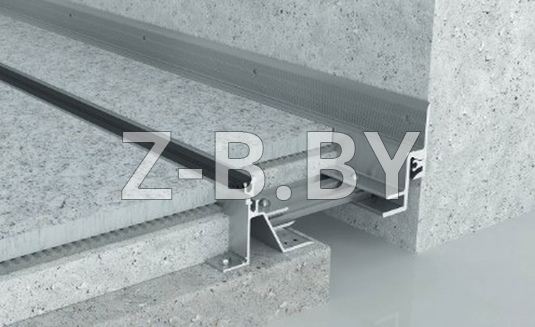

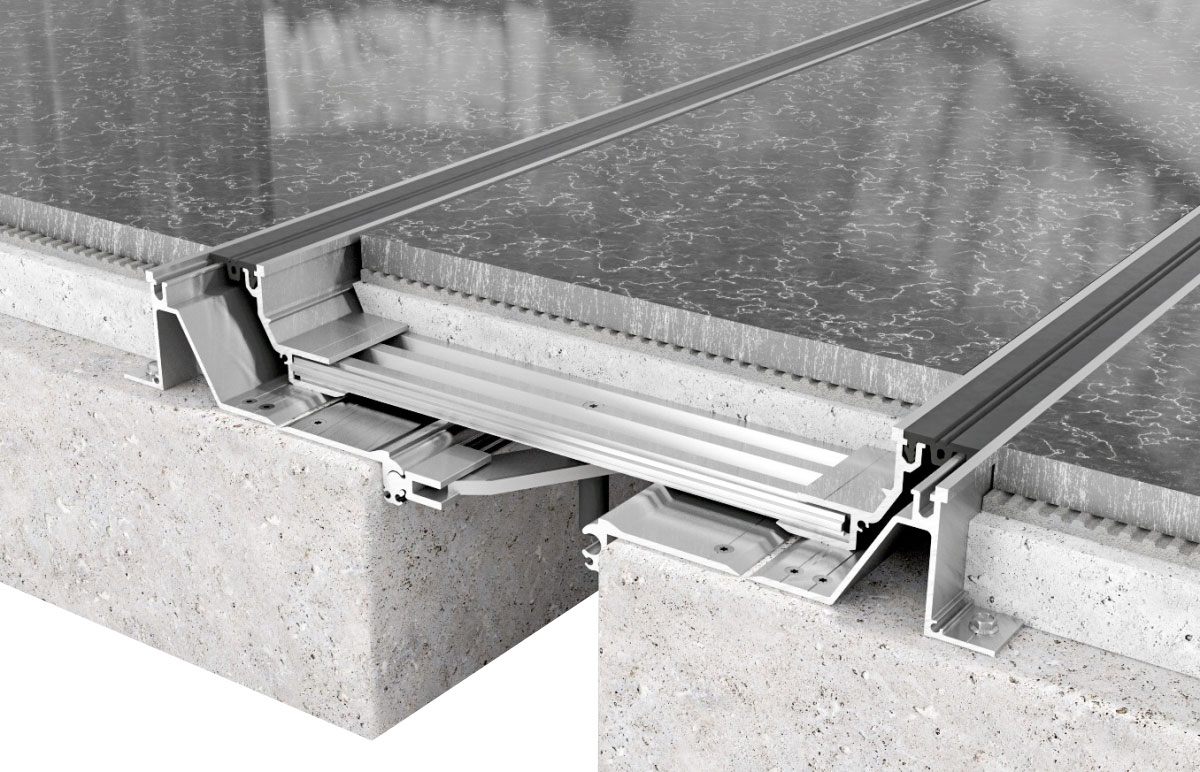

Деформационный профиль для пола Dewmark Standart SV 29 – закладное решение для компенсации деформаций напольных покрытий с широким диапазоном размеров
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, высоте профиля от 50 до 100 мм, видимой ширине от 35 до 355 мм, глубине шва от 50 до 100 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

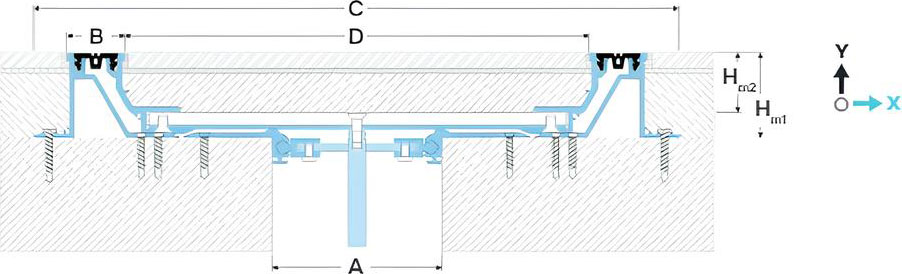

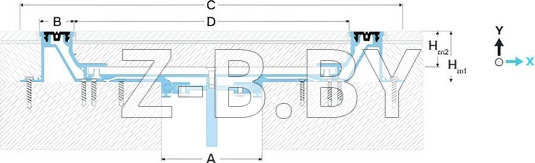

ОБОЗНАЧЕНИЯ Dewmark Standart SV 29:
A — номинальная ширина шва;
B — видимая ширина;
С — полная ширина (посадочное место);
D — ширина внутренней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 29
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B | C | D | Hm16 | Hm2 | M1 | M2 | M3 |  |  |  |  | |
| SV 30/50-255/...6 | 50 | 35 | 335 | 2302 | 50, 75, 100 | Hm2=Hm1-18 | 50 (±25)3 | 20 (±10)5 | -5 | 50 | — | — | — |
| SV 30/80-255/...6 | 80 | 35 | 355 | 2502 | 80 (±40)3 | 20 (±10)5 | -5 | 50 | — | — | — | ||
| SV 30/100-255/...5 | 100 | 35 | 385 | 2802 | 100 (±50)3 | 20 (±10)5 | -7 | 50 | — | — | — | ||
| SV 30/150-255/...6 | 150 | 35 | 435 | 3302 | 150 (±75)3 | 20 (±10)5 | -7 | 50 | — | — | — | ||
| SV 30/200-255/...6 | 200 | 35 | 485 | 3802 | 200 (±100)3 | 20 (±10)5 | -7 | 50 | — | — | — | ||
| SV 30/250-255/...6 | 2504 | 35 | 535 | 4302 | 250 (±125)3 | 20 (±10)5 | -10 | пешеходные | |||||
| SV 30/300-255/...6 | 3004 | 35 | 585 | 4802 | 300 (±150)3 | 20 (±10)5 | -10 | пешеходные | |||||
| SV 30/400-255/...6 | 4004 | 35 | 770 | 6302 | 400 (±200)3 | 20 (±10)5 | -10 | пешеходные | |||||
| SV 30/500-255/...6 | 5004 | 35 | 950 | 7802 | 500 (±250)3 | 20 (±10)5 | -10 | пешеходные | |||||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.
2 Ширина средней части может быть изменена в большую сторону для обеспечения монтажа финишного покрытия. При этом также изменяется значение «С».
3 M1 – допустимые деформации, возникающие в случае сейсмической активности.
4 Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.
5 Цифра, указанная после ширины шва и величины деформации М2, указана для гибкой вставки 21/24-25. Возможно использование других вставок с пределом деформации от ±5 до ±30 см. «Типы вставок для стандартных профилей DEWMARK» или запросите дополнительную информацию.
6 Монтажная высота выбирается из значений Hm1.

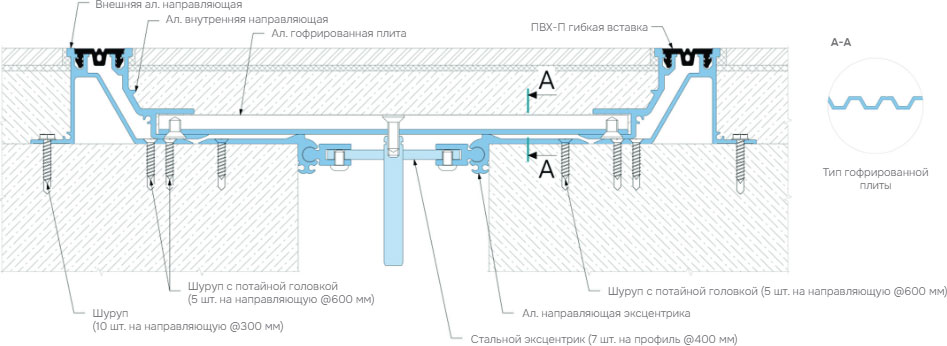

ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА8
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет7 |
|
7На заказ вставка может быть изготовлена по цвету RAL.
8На заказ вставка может быть изготовлена с иной геометрией (см. нестандартные типы вставок)
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.
Примечание: Соединение по прямой между угловой и прямой версией требует дополнительных элементов
Пример: SV-EE 24/30/9005

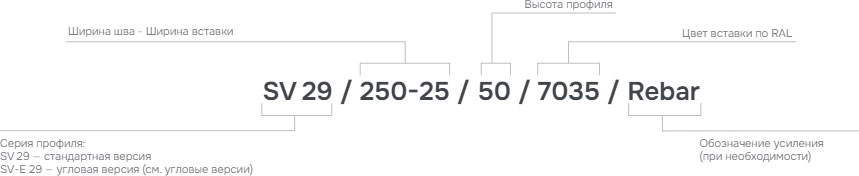

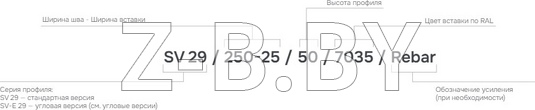

МАРКИРОВКА

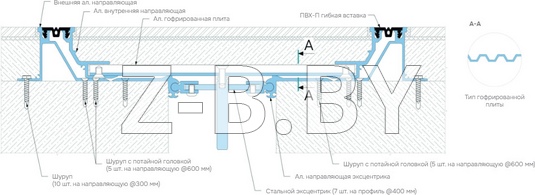

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

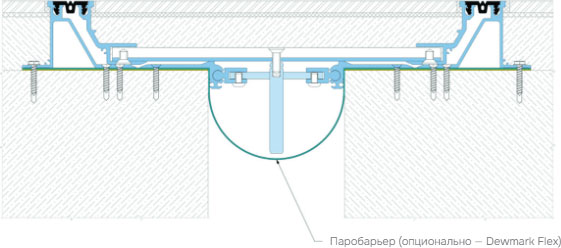

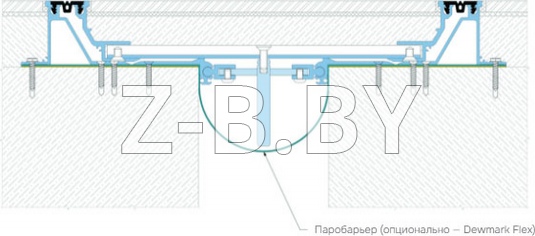

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва.
• •

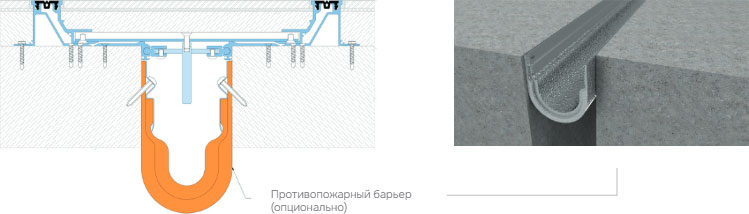

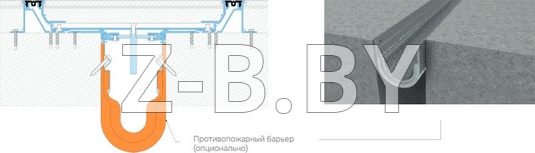

Использование противопожарного барьера с рейтингом огнестойкости до EI 240.
