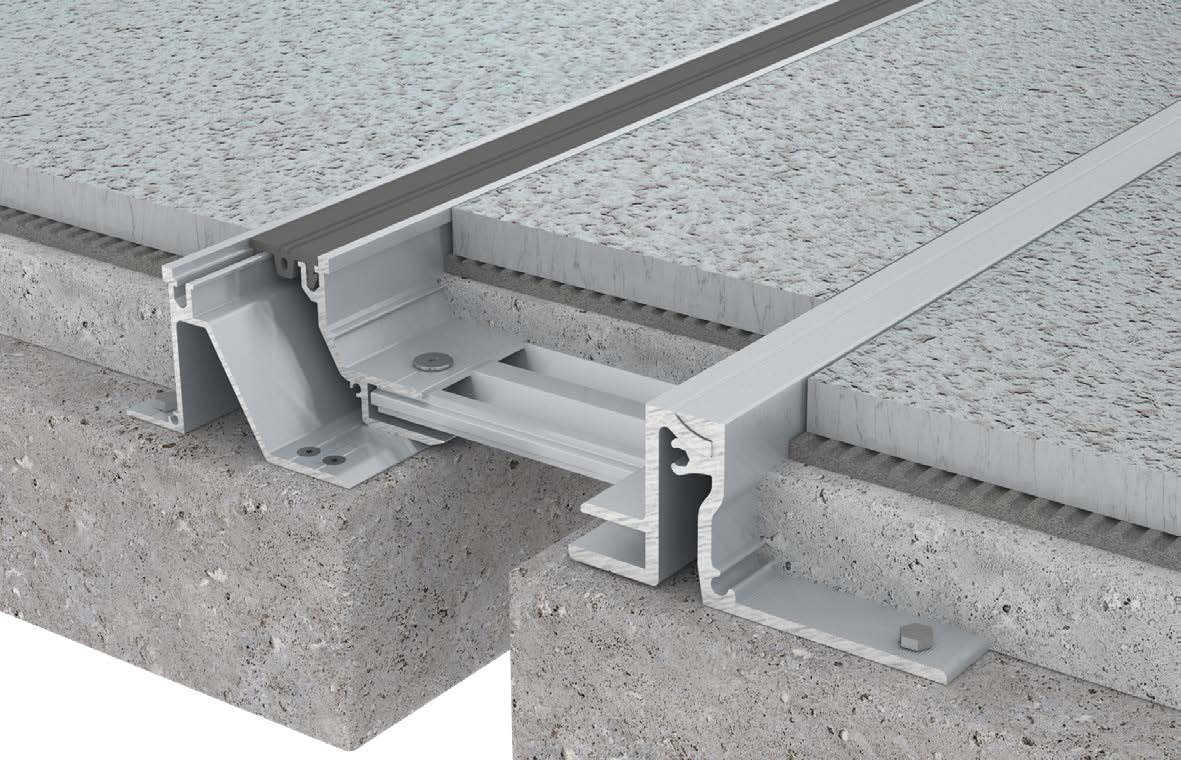

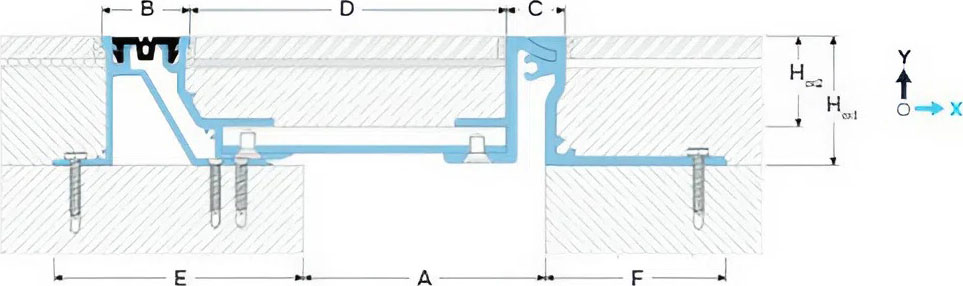

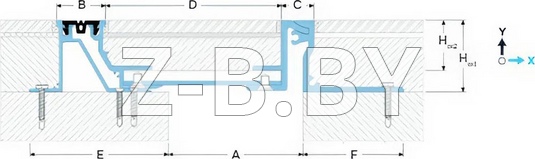

ОБОЗНАЧЕНИЯ Dewmark Standart SV 30-29:
A — номинальная ширина шва;
B — видимая ширина;
C — ширина внутренней части;
D — ширина средней части;
E — левое посадочное место;
F — правое посадочное место;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Msub>x — горизонт. деформации;
My— вертикал. деформации
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 30-29
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | Hm16 | Hm2 | Ms | Mm | My | ||
| SV 30-29/50-25/...⁶ | 50 | 35 | 23 | 75² | 95 | 75 | 50, 75, 100 | Hm2=Hm1-18 | 50 (±25)³ | 12 (±6)⁵ | -5 | пешеходные |
| SV 30-29/80-25/...⁶ | 80 | 35 | 23 | 120² | 115 | 75 | 80 (±40)³ | 12 (±6)⁵ | -5 | пешеходные | ||
| SV 30-29/100-25/...⁶ | 100 | 35 | 23 | 150² | 120 | 75 | 100 (±50)³ | 12 (±6)⁵ | -7 | пешеходные | ||
| SV 30-29/150-25/...⁶ | 150 | 35 | 23 | 225² | 145 | 75 | 150 (±75)³ | 12 (±6)⁵ | -7 | пешеходные | ||
| SV 30-29/200-25/...⁶ | 200 | 35 | 23 | 300² | 170 | 75 | 200 (±100)³ | 12 (±6)⁵ | -7 | пешеходные | ||
| SV 30-29/250-25/...⁶ | 250⁴ | 35 | 23 | 375² | 195 | 75 | 250 (±125)³ | 12 (±6)⁵ | -10 | пешеходные | ||
| SV 30-29/300-25/...⁶ | 300⁴ | 35 | 23 | 450² | 220 | 75 | 300 (±150)³ | 12 (±6)⁵ | -10 | пешеходные | ||
| SV 30-29/400-25/...⁶ | 400⁴ | 35 | 23 | 600² | 270 | 75 | 400 (±200)³ | 12 (±6)⁵ | -10 | пешеходные | ||
| SV 30-29/500-25/...⁶ | 500⁴ | 35 | 23 | 750² | 320 | 75 | 500 (±250)³ | 12 (±6)⁵ | -10 | пешеходные | ||
¹ Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.
² Ширина средней части может быть изменена в большую сторону для облегчения монтажа финишного покрытия. При этом также изменяется значение «En.
³ Мz - допустимые деформации, возникающие в случае сейсмической активности.
⁴ Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.
⁵ Цифра, указанная после ширины шва и величины деформации Мх, указана для гибкой вставки 21/24-25. Возможно использование других вставок с пределом деформации от ±2 до ±15 (см. «Типы вставок для стандартных профилей DEWMARK» или запросите дополнительную информацию).
⁶ - Монтажная высота выбирается из значений Нz-1.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА8
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет7 |
|
7На заказ вставка может быть изготовлена по цвету RAL.
8На заказ вставка может быть изготовлена с иной геометрией (см. нестандартные типы вставок)

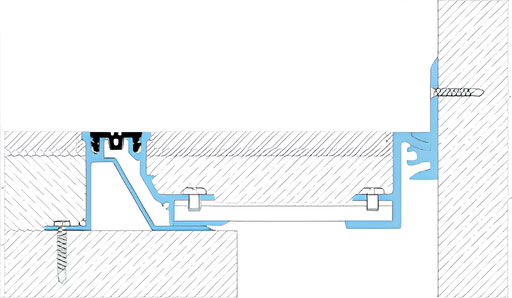

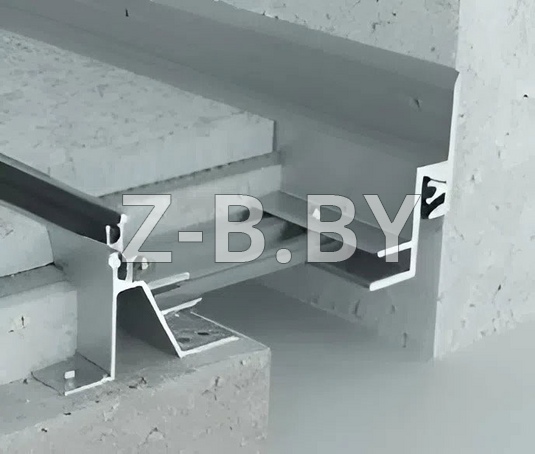

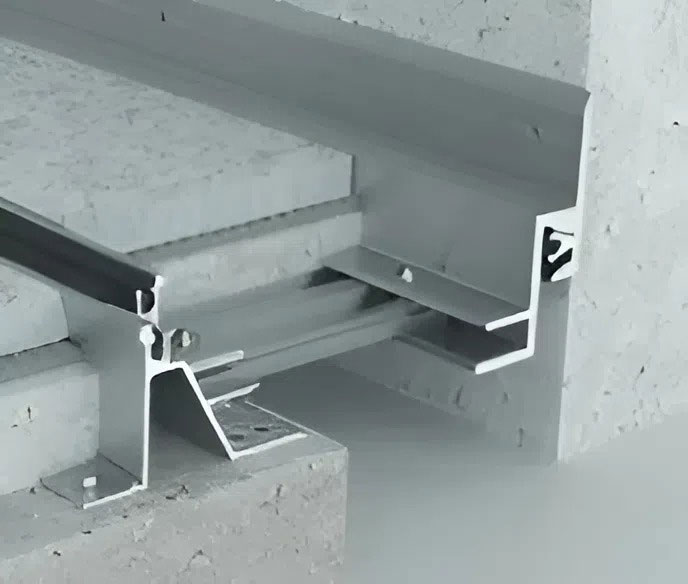

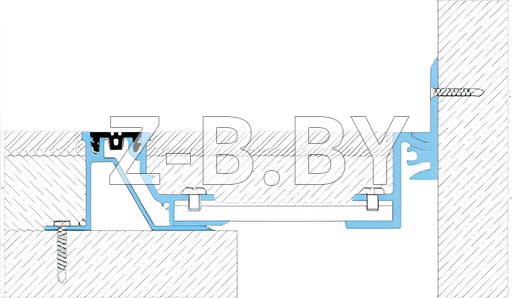

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.
Пример: SV-E 30-29/100-25/50
ПРИМЕЧАНИЯ
Нельзя устанавливать профиль на Х- и Т-образных участкахдеформационных швов швов. Допускается установка профилей только для прямых деформационных швов (без пересечений включая L-образные переходы)

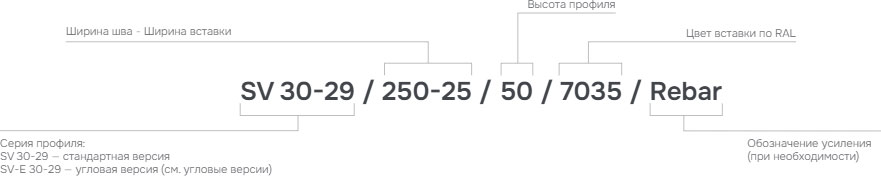

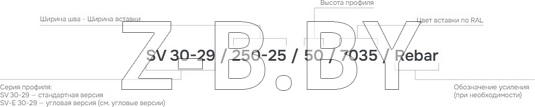

МАРКИРОВКА

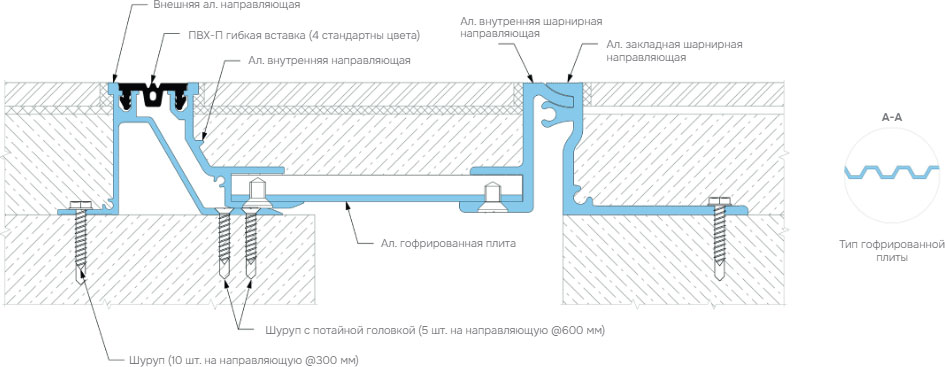

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

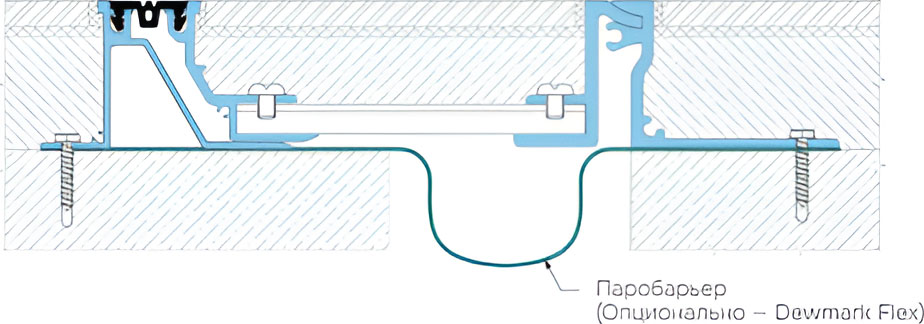

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва
• •

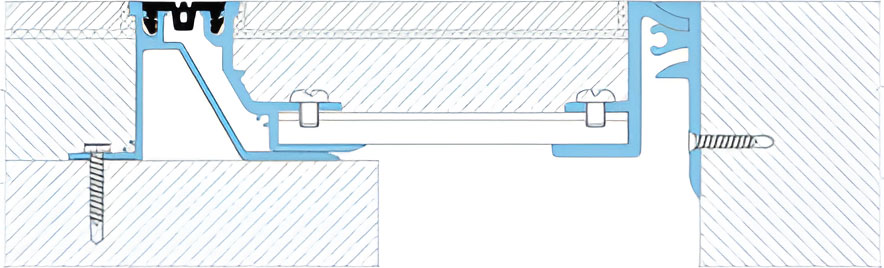

Использование профиля DEWMARK STANDART SV 30-29 для монтажав полах, уже готовых с одной стороны. Запрашивайте детали.
• • •

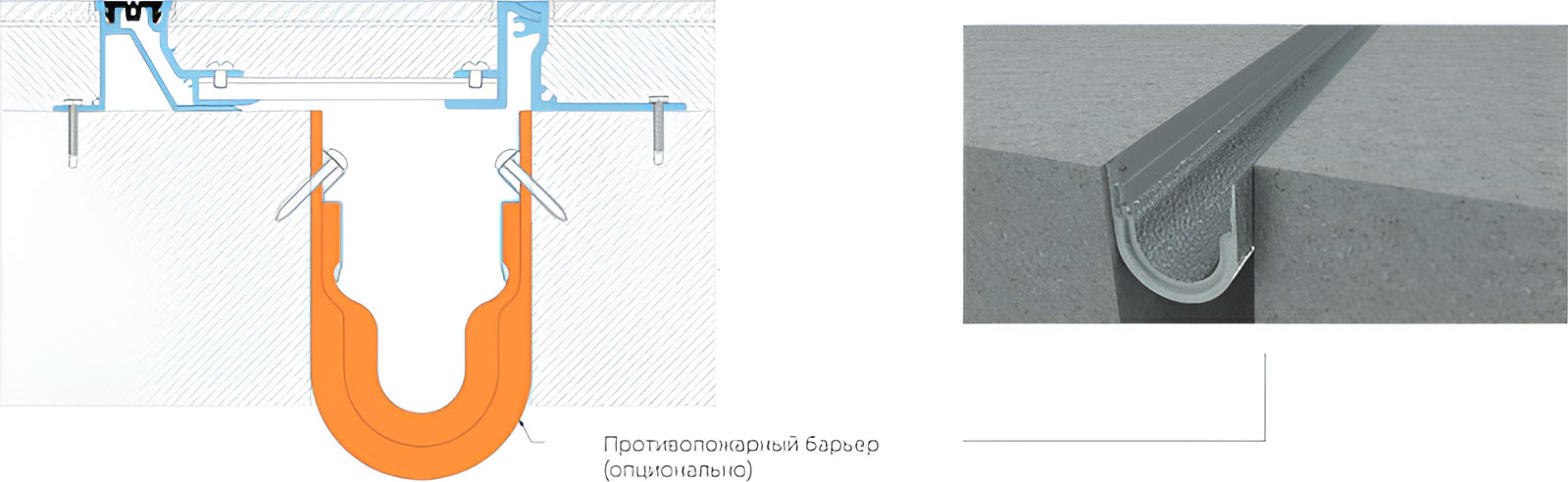

Использование противопожарного барьера с рейтингом огнестойкости до EI 240
