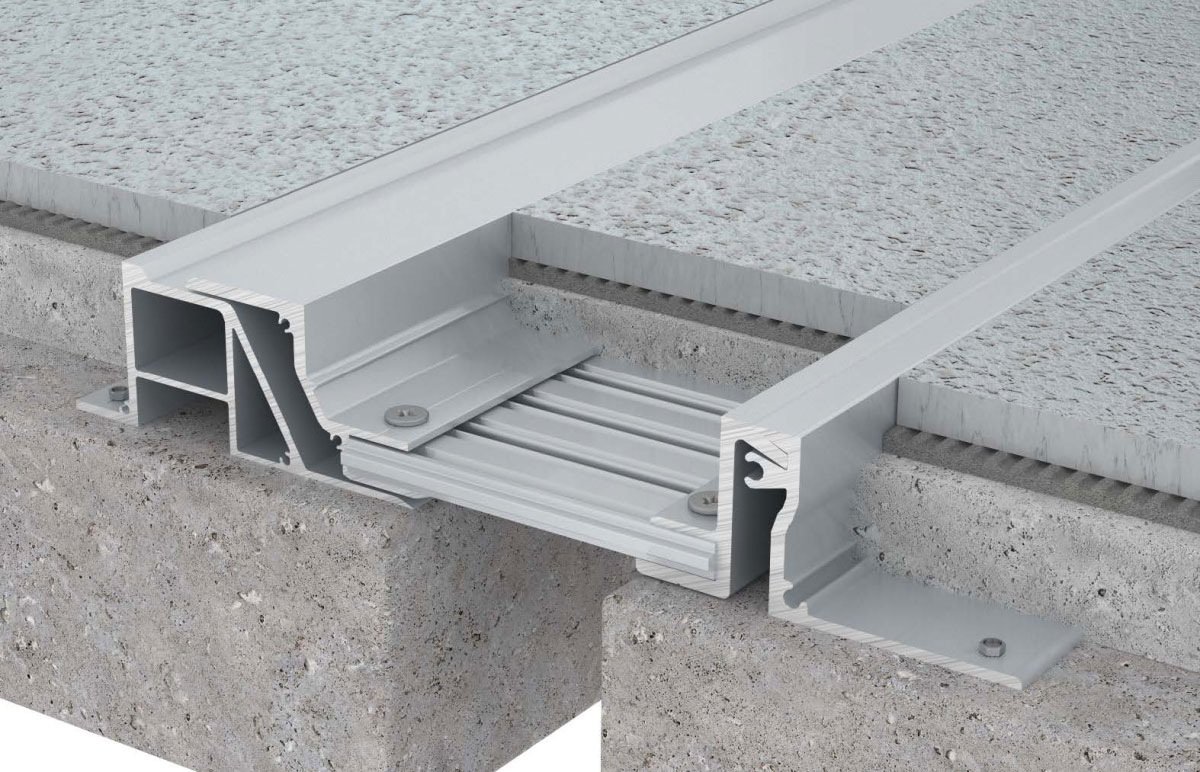

Деформационный профиль для пола Dewmark Standart SV 30-31 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, высоте профиля от 18 мм и глубине шва от 18 мм

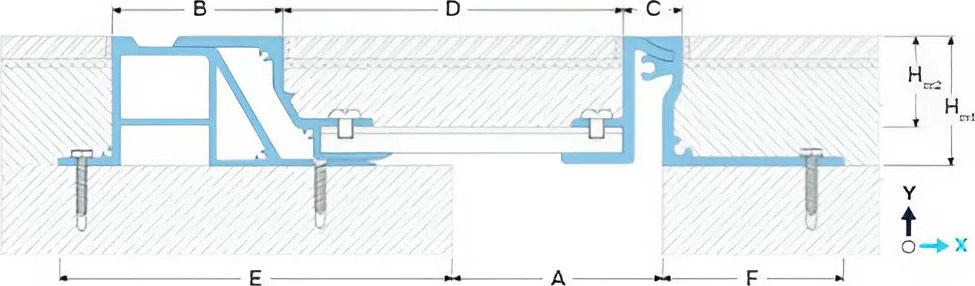

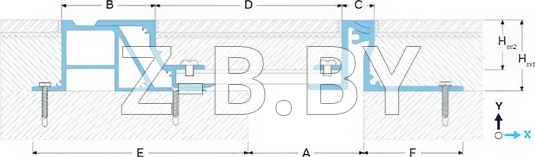

ОБОЗНАЧЕНИЯ Dewmark Standart SV 30-31:
A — номинальная ширина шва;
B — видимая ширина;
C — ширина внутренней части;
D — ширина средней части;
E — левое посадочное место;
F — правое посадочное место;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My— вертикал. деформации
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 30-31
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | Hm16 | Hm2 | Ms | Mm | My | ||
| SV 30-31/50/...5 | 50 | 66 | 23 | 752 | 125 | 75 | 50, 75, 100 | Hm2=Hm1-18 | 50 (±25)3 | 26 (±13) | -5 | пешеходные |
| SV 30-31/80/...5 | 80 | 66 | 23 | 1202 | 140 | 75 | 80 (±40)3 | 26 (±13) | -5 | пешеходные | ||
| SV 30-31/100/...5 | 100 | 66 | 23 | 1502 | 150 | 75 | 100 (±50)3 | 26 (±13) | -7 | пешеходные | ||
| SV 30-31/150/...5 | 150 | 66 | 23 | 2252 | 175 | 75 | 150 (±75)3 | 26 (±13) | -7 | пешеходные | ||
| SV 30-31/200/...5 | 200 | 66 | 23 | 3002 | 200 | 75 | 200 (±100)3 | 26 (±13) | -7 | пешеходные | ||
| SV 30-31/250/...5 | 2504 | 66 | 23 | 3752 | 225 | 75 | 250 (±125)3 | 26 (±13) | -10 | пешеходные | ||
| SV 30-31/300/...5 | 3004 | 66 | 23 | 4502 | 250 | 75 | 300 (±150)3 | 26 (±13) | -10 | пешеходные | ||
| SV 30-31/400/...5 | 4004 | 66 | 23 | 6002 | 300 | 75 | 400 (±200)3 | 26 (±13) | -10 | пешеходные | ||
| SV 30-31/500/...5 | 5004 | 66 | 23 | 7502 | 350 | 75 | 500 (±250)3 | 26 (±13) | -10 | пешеходные | ||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.
2 Ширина средней части может быть изменена в большую сторону для облегчения монтажа финишного покрытия. При этом также изменяется значение «En.
3 Мs - допустимые деформации, возникающие в случае сейсмической активности.
4 Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.
5 - Монтажная высота выбирается из значений Нz-1.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия6 |
| Покрытие | Без покрытия |
6Профиль может быть дополнительно анодирован или покрыт нержавеющей сталью или латунью (запрашивайте детали).

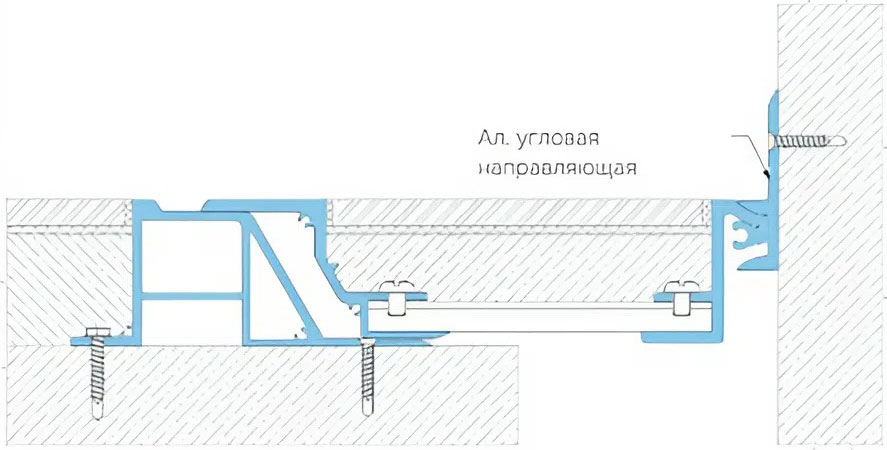

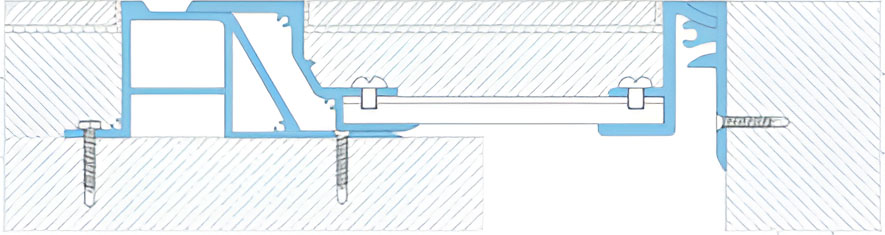

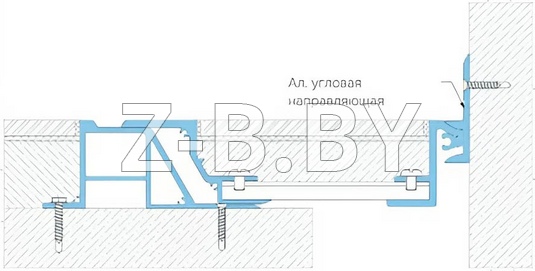

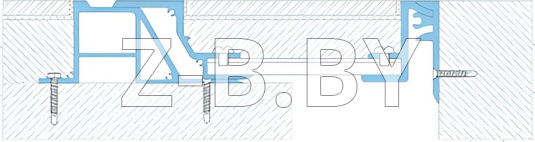

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.
Пример: SV-E 30-31/100/50
ПРИМЕЧАНИЯ
Нельзя устанавливать профиль на Х- и Т-образных участкахдеформационных швов швов. Допускается установка профилей только для прямых деформационных швов (без пересечений включая L-образные переходы)

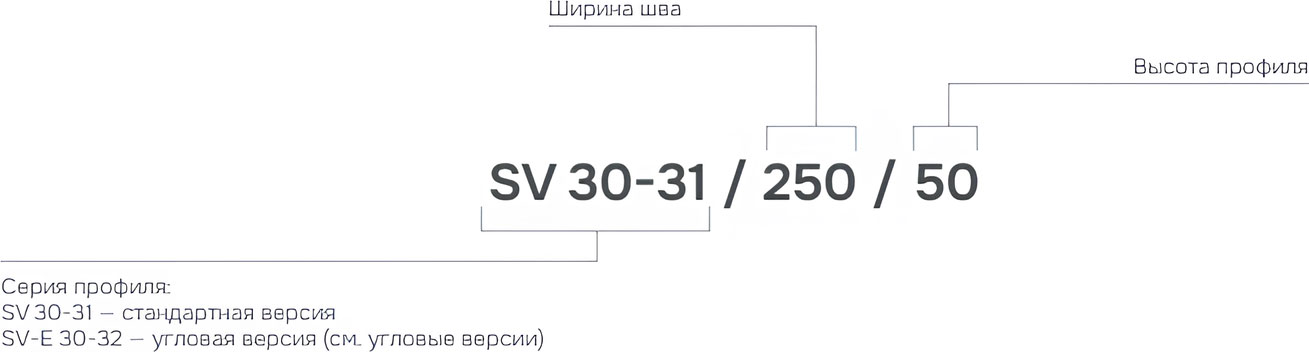

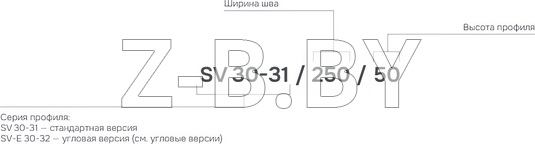

МАРКИРОВКА

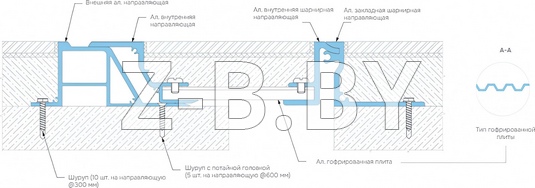

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

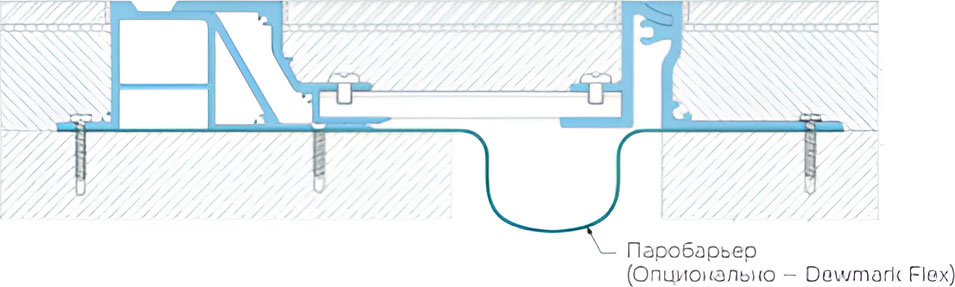

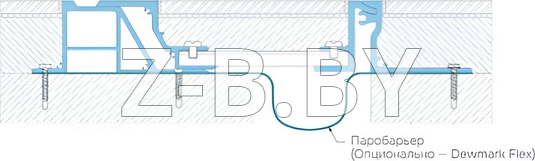

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва
• •
Профиль может устанавливаться в уже готовые, с одной стороны, полы. Имеет обозначение Dewmark SV-L 30-31
• • •

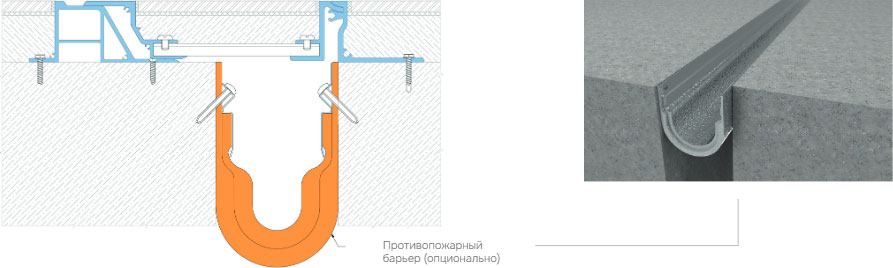

Использование противопожарного барьера с рейтингом огнестойкости до EI 240
