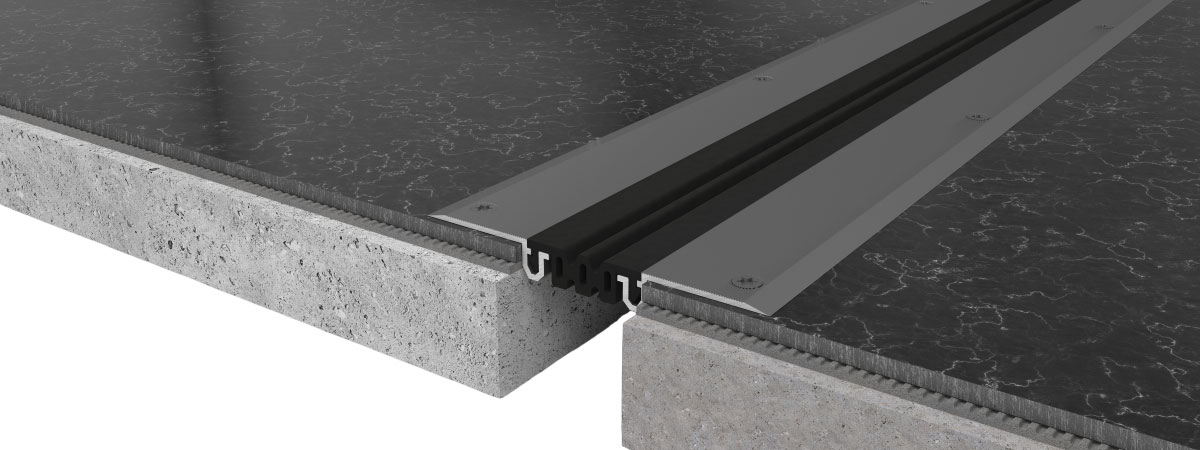

Деформационный профиль для пола Dewmark Standart SV 23 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 45 до 95 мм, видимой ширине от 50 до 270 мм, глубине шва от 15 до 50 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

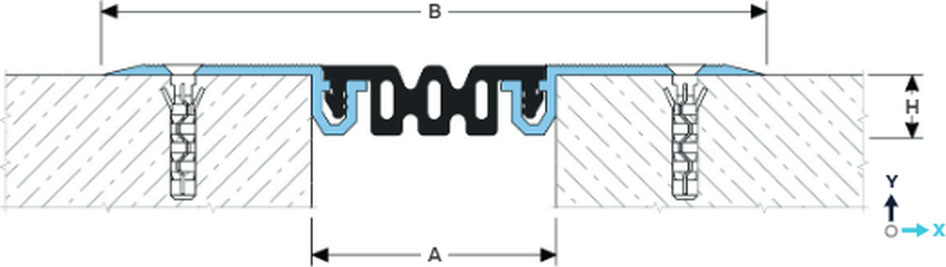

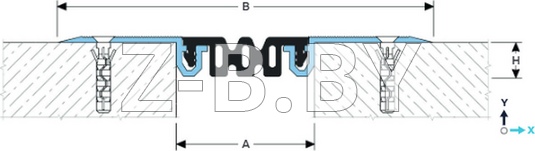

ОБОЗНАЧЕНИЯ Dewmark Standart SV 24:
A — номинальная ширина шва;
B — видимая ширина;
H — монтажная высота;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 24
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | H | Mx | My |  |  |  |  | |
| SV 24/24 | 24 | 105 | 12 | 4 (+2/-2) | 4 (+2/-2) | пешеходные2 | — | — | — |
| SV 24/30 | 30 | 110 | 12 | 6 (+3/-3) | 6 (+3/-3) | пешеходные2 | — | — | — |
| SV 24/35 | 35 | 115 | 12 | 10 (+5/-5) | 10 (+5/-5) | пешеходные2 | — | — | — |
| SV 24/45 | 45 | 125 | 12 | 12 (+6/-6) | 12 (+6/-6) | пешеходные2 | — | — | — |
| SV 24/50 | 50 | 130 | 12 | 16 (+8/-8) | 16 (+8/-8) | пешеходные2 | — | — | — |
| SV 24/55 | 55 | 135 | 12 | 20 (+10/-10) | 20 (+10/-10) | пешеходные2 | — | — | — |
| SV 24/70 | 70 | 150 | 12 | 24 (+10/-14) | 24 (+12/-12) | пешеходные2 | — | — | — |
| SV 24/100 | 100 | 180 | 12 | 30 (+14/-16) | 30 (+15/-15) | пешеходные2 | — | — | — |
1 Не рекомендуется использовать профиль на открытом солнечном свете и при возможных больших колебаниях температуры из-за большой разницы в коэффициентах теплового расширения бетона и алюминия.
2 Автомобильные и другие нагрузки по согласованию.

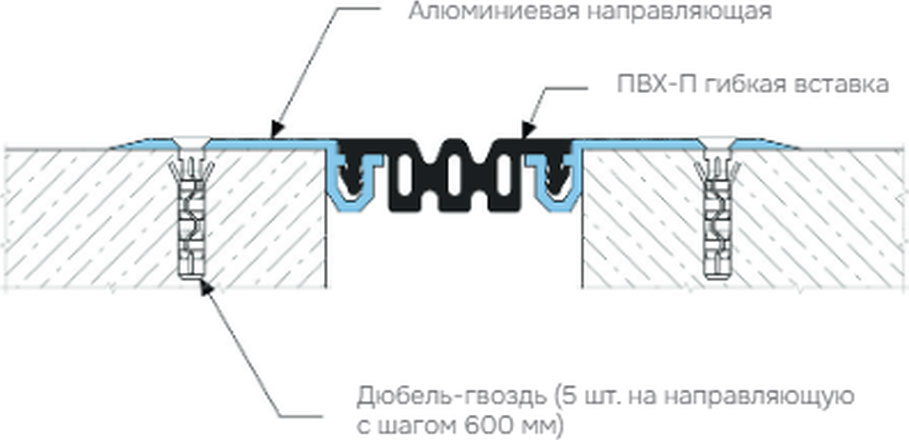

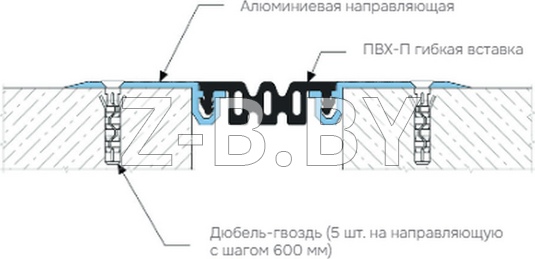

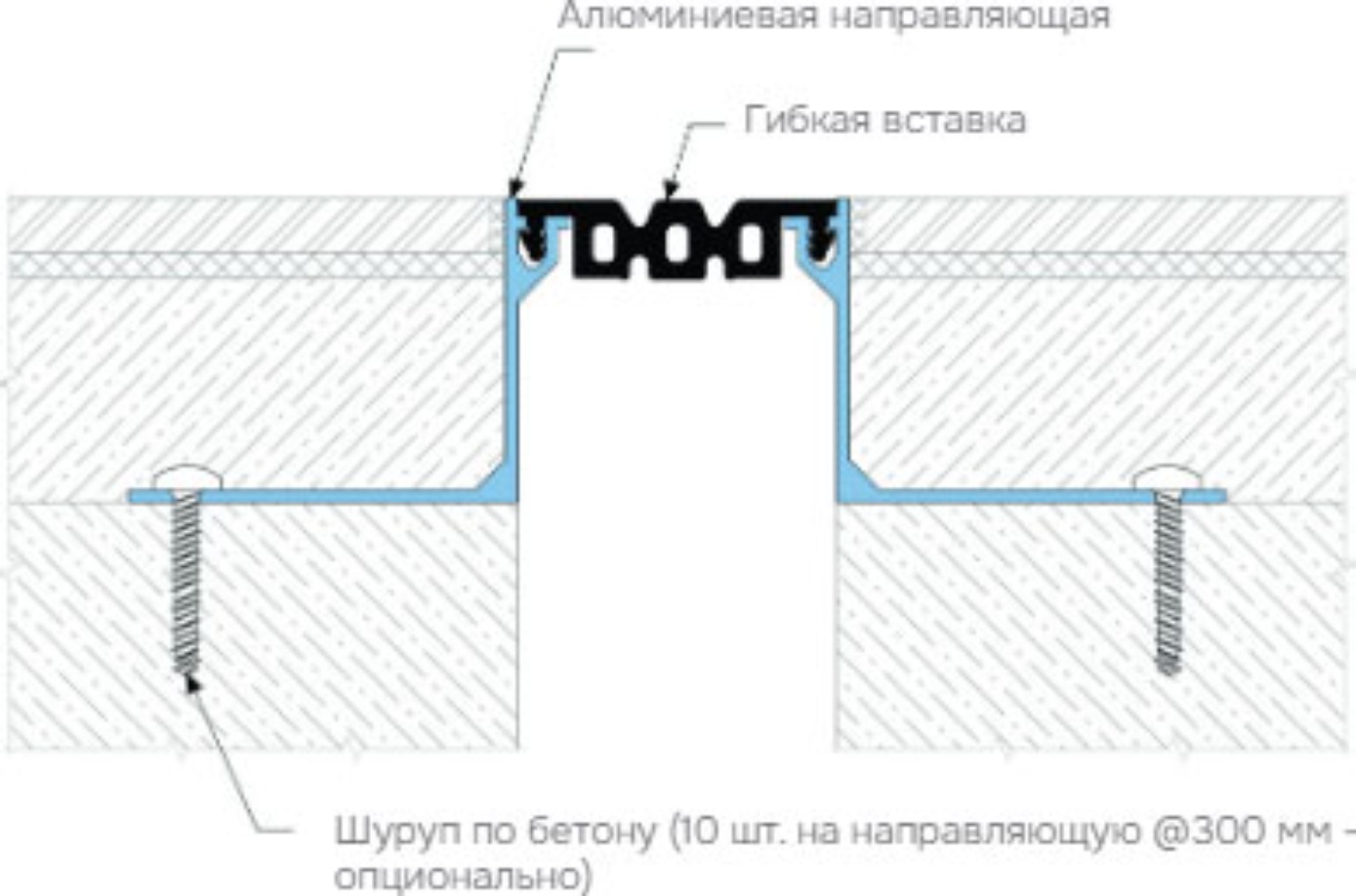

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА3
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
3 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
4 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

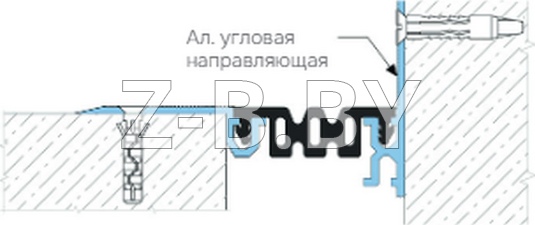

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены).
Эти профили имеют следующие обозначения:
- Для внешней версии "ЕЕ": SV-EE;
- Для внутренней версии "EI": SV-EI (только для швов шириной от 45мм)
Пример: SV-EE 24/30/9005

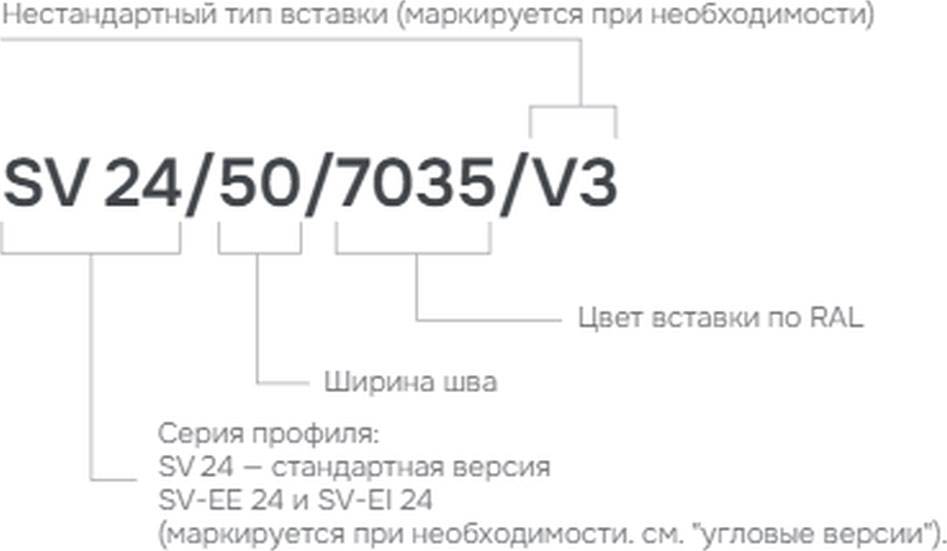

МАРКИРОВКА
