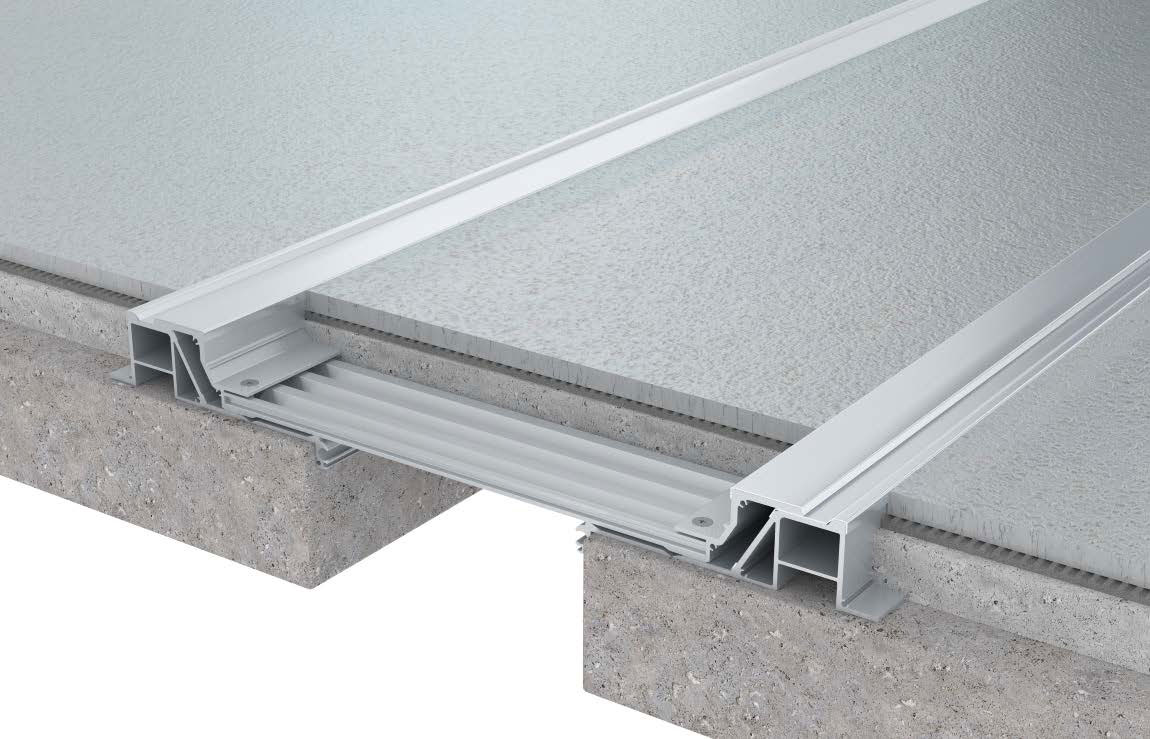

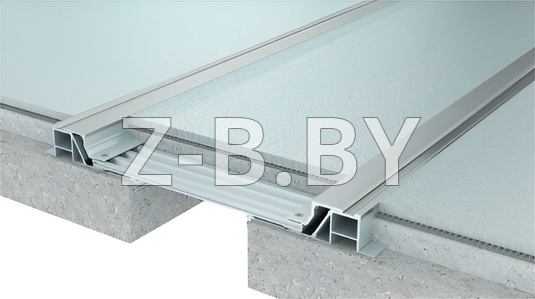

Деформационный профиль для пола Dewmark Standart SV 31 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, высоте профиля от 18 мм, видимой ширине от 65 мм и глубине шва от 100 мм

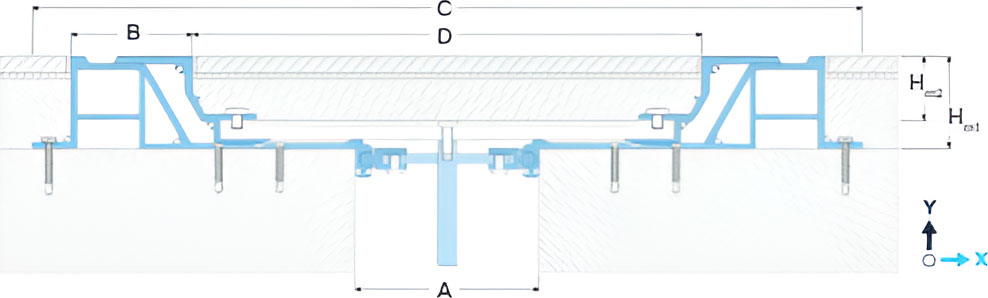

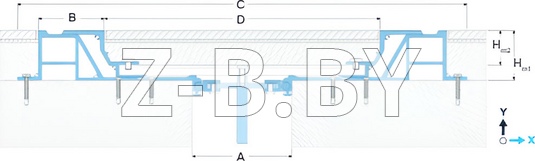

ОБОЗНАЧЕНИЯ Dewmark Standart SV 31:
A — номинальная ширина шва;
B — видимая ширина;
C — полная ширина (минимальное посадочное место;
D — ширина средней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My— вертикал. деформации
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 31
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B | C | D | Hm1 | Hm2 | Ms | Mx | My |  |  |  |  | |
| SV 31/50/50 | 50 | 65 | 415 | 2402 | 50, 75, 100 | Hm2=Hm1-18 | 50 (±25)3 | 50 (±25) |
-5 | 50 | 1005 | 505 | 5 |
| SV 31/80/50 | 80 | 65 | 445 | 2602 | 80 (±40)3 | 50 (±25) | -5 | 50 | 1005 | 505 | 5 | ||
| SV 31/100/50 | 100 | 65 | 465 | 2902 | 100 (±50)3 | 50 (±25) | -7 | 50 | 1005 | 505 | 5 | ||
| SV 31/150/50 | 150 | 65 | 515 | 3402 | 150 (±75)3 | 50 (±25) | -7 | 50 | 1005 | 505 | 5 | ||
| SV 31/200/50 | 200 | 65 | 565 | 3902 | 200 (±100)3 | 50 (±25) | -7 | 50 | 1005 | 505 | 5 | ||
| SV 31/250/50 | 2504 | 65 | 615 | 4402 | 250 (±125)3 | 50 (±25) | -10 | 506 | 1005 | 505 | 55 | ||
| SV 31/300/50 | 3004 | 65 | 665 | 4902 | 300 (±150)3 | 50 (±25) | -10 | 506 | 1005 | 505 | 55 | ||
| SV 31/400/50 | 4004 | 65 | 800 | 6302 | 400 (±200)3 | 50 (±25) | -10 | 506 | 1005 | 505 | 55 | ||
| SV 31/500/50 | 5004 | 65 | 950 | 7802 | 500 (±250)3 | 50 (±25) | -10 | 506 | 1005 | 505 | 55 | ||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.
2 Ширина средней части может быть изменена в большую сторону для обеспечения монтажа финишного покрытия. При этом также изменяется значение «С».
3 Ms – допустимые деформации, возникающие в случае сейсмической активности.
4 Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.
5 Профиль может использоваться в местах с движением складских и грузовых автомобилей. Необходимы расчеты, подробности уточняйте.
ПРИМЕЧАНИЕ! При больших нагрузках возможно растрескивание финишного покрытия.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия6 |
| Покрытие | Без покрытия |
6Профиль может быть дополнительно анодирован или покрыт нержавеющей сталью или латунью (запрашивайте детали).

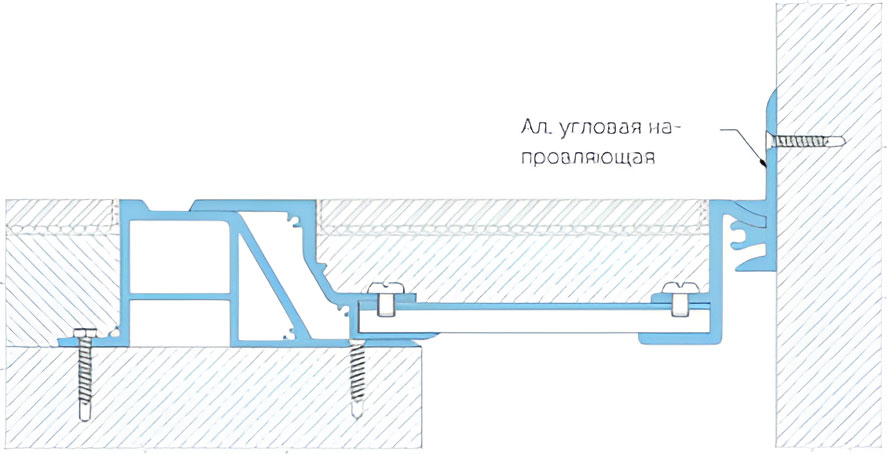

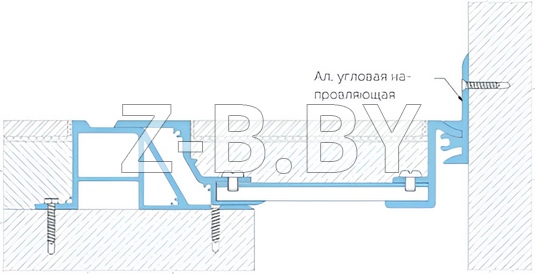

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.
Пример: SV-E 31/100/50

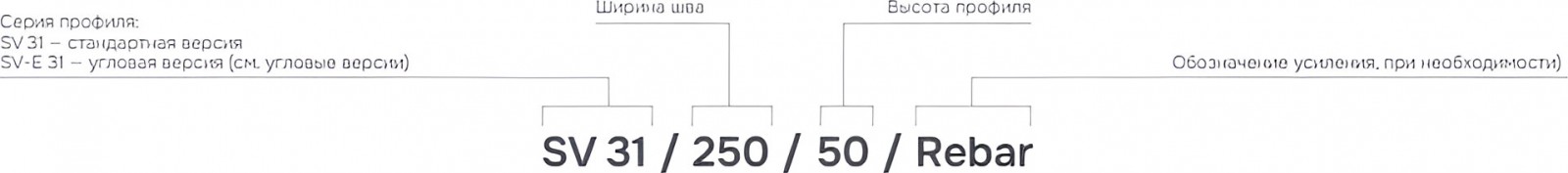

МАРКИРОВКА

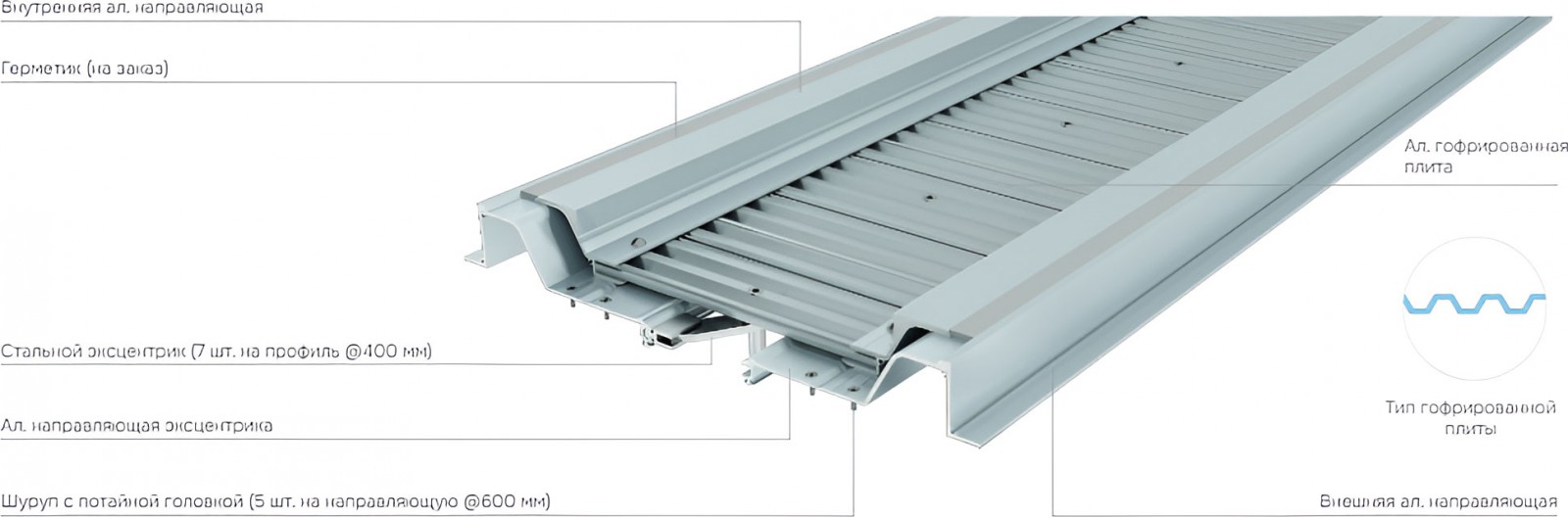

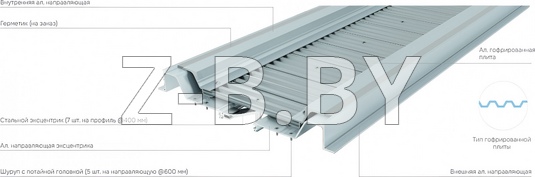

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

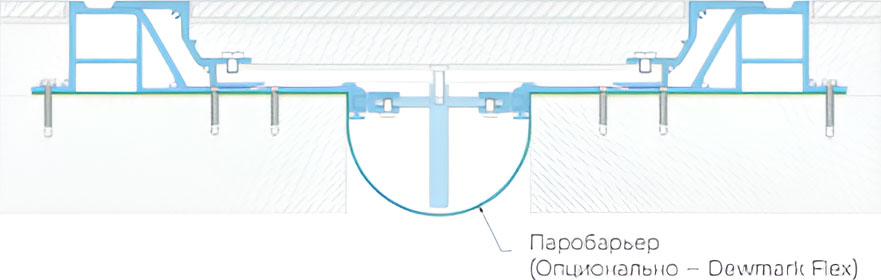

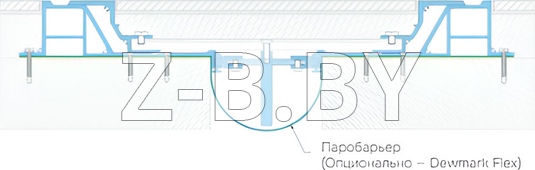

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва
• •

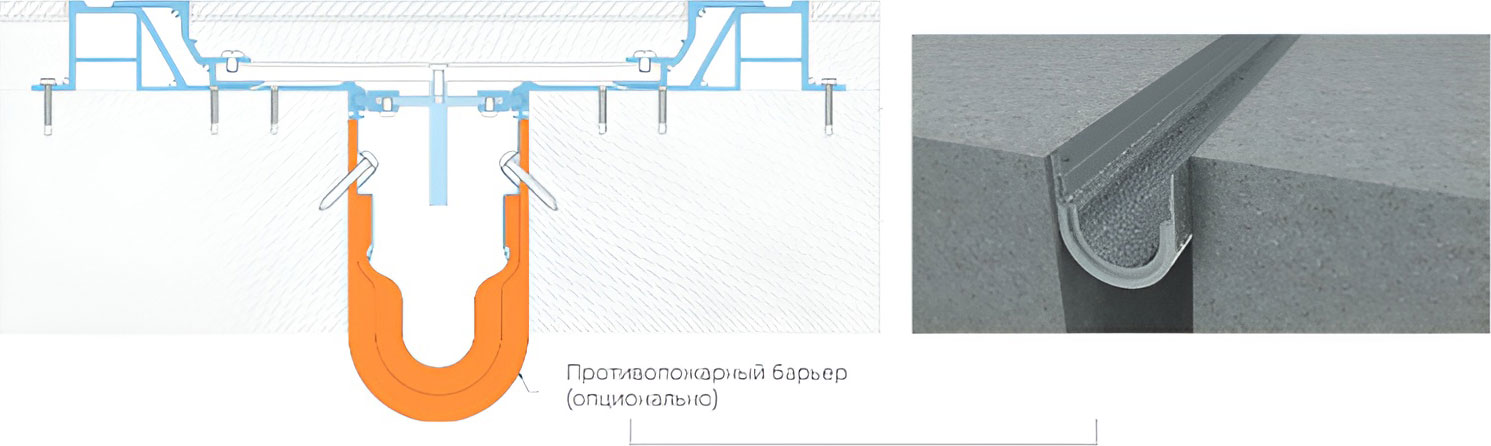

Использование противопожарного барьера с рейтингом огнестойкости до EI 240

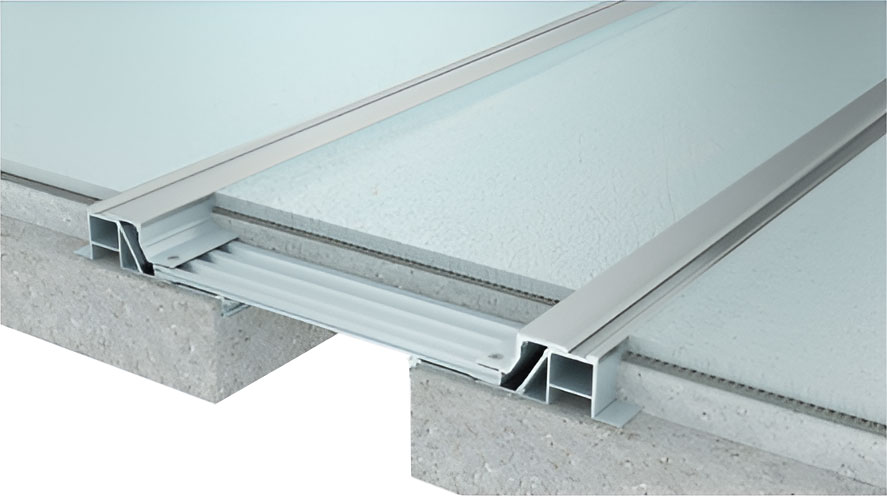

ВАРИАНТЫ ИСПОЛНЕНИЯ

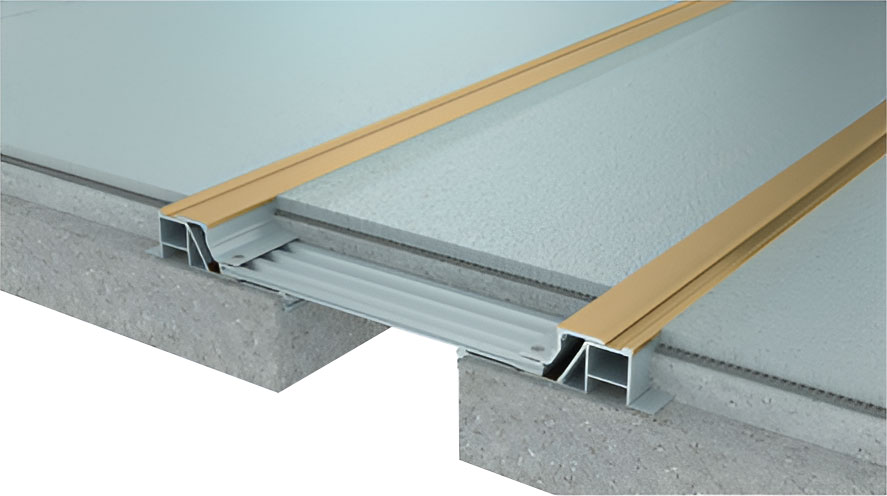

Для удовлетворения запросов архитекторов и дизайнеров профиль может быть изготовлен с дополнительными накладками из нержаве-ющей стали или латуни для большей эстетики. См. раздел «Отделка поверхности из нержавеющей стали» и «Отделка поверхности из латуни»
