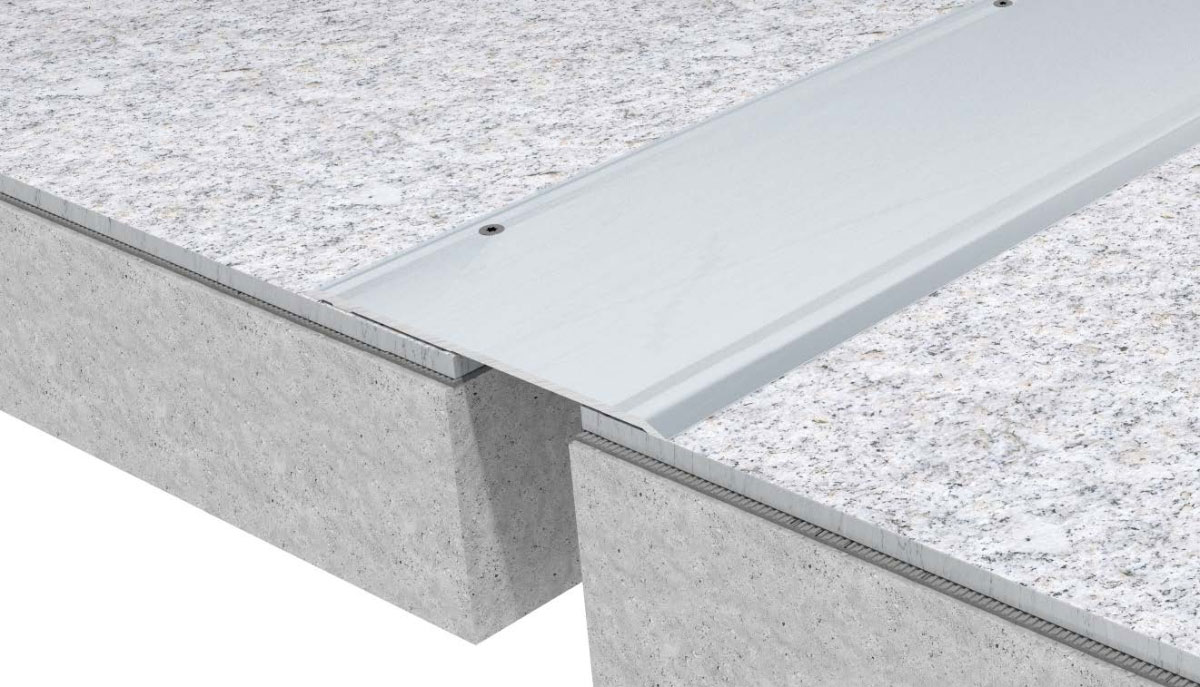

Деформационный профиль для пола Dewmark Standart SV 14 – накладное решение для защиты половых покрытий от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 25 до 120 мм, высоте профиля 4 мм и видимой ширине от 70 до 150 мм

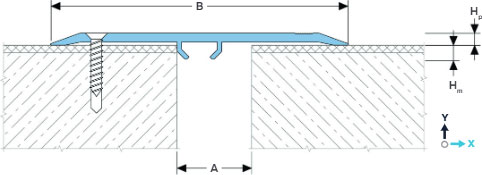

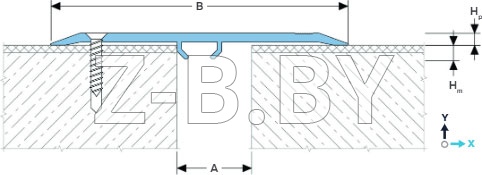

ОБОЗНАЧЕНИЯ Dewmark Standart SV 14:
A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Hp — высота профиля;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 14
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||
|---|---|---|---|---|---|---|---|
| A1 | B | Hp | Hm | M1 | M2 | ||
| Прямая версия (пол-пол) | |||||||
| SV 14/70 | 25 | 70 | 4 | 5 | 20 (+10/-10) | — | 304 |
| SV 14/100 | 30-50 | 100 | 4 | 5 | 45 (+10/-35) | — | 304 |
| SV 14/150 | 50-80 | 150 | 4 | — | 90 (+25/-65) | — | 304 |
| SV 14/200 | 80-120 | 200 | 4 | — | 150 (+30/-120) | — | 304 |
| Угловая версия (стена-пол) | |||||||
| SV-E 14/150 | До 80 | 100 | 4 | — | 100 (+20/-80) | — | пешеходные |
| SV-E 14/200 | До 130 | 150 | 4 | — | 150 (+20/-130) | — | пешеходные |
1 Максимально допустимые деформации указаны для наибольшей ширины деформационного шва. При использовании профиля с другой шириной деформационного шва «А» величина деформаций изменяется пропорционально. Например, для профиля SV 14/100 с шириной шва 30 мм деформация составляет 45 (+30/-15). Если профиль используется только для пешеходного движения, допустимая ширина шва может быть увеличена на 10 мм.
2 Вертикальные деформации не рекомендуется.
3 Не рекомендуется использовать профиль под открытыми лучами солнца и при возможных больших перепадах температур из-за большой разницы в коэффициентах теплового расширения бетона и алюминия.
4 Не для интенсивного движения.

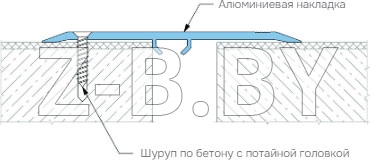

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАКЛАДКА
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
| Крепеж | В комплекте (клипса из нерж. стали) |
УГЛОВАЯ ВЕРСИЯ
