Деформационный профиль для пола Dewmark Standart SV 27 – закладное решение для компенсации деформаций напольных покрытий

Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 300 мм, высоте профиля от 12 до 18 мм, видимой ширине от 215 до 465 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

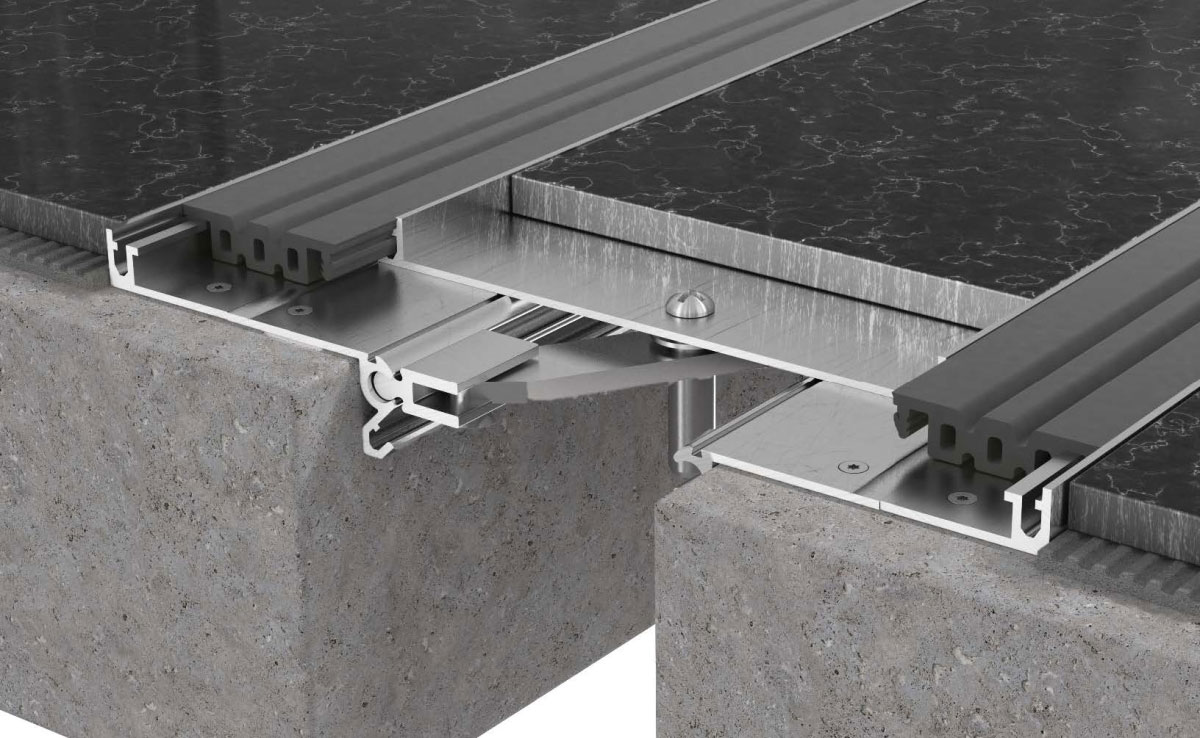

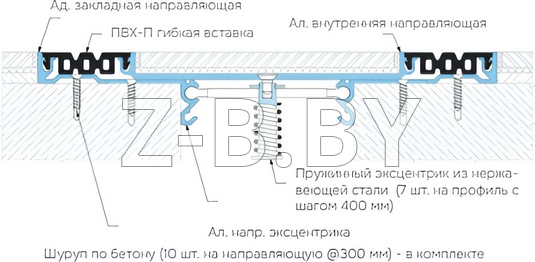

Деформационный профиль Dewmark Standart SV 27

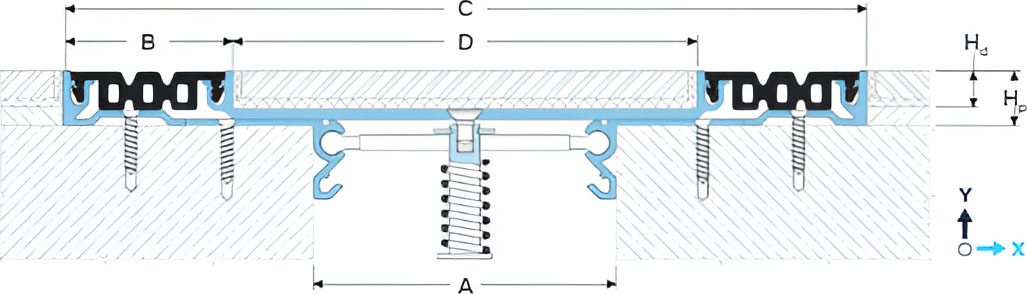

ОБОЗНАЧЕНИЯ Dewmark Standart SV 27:

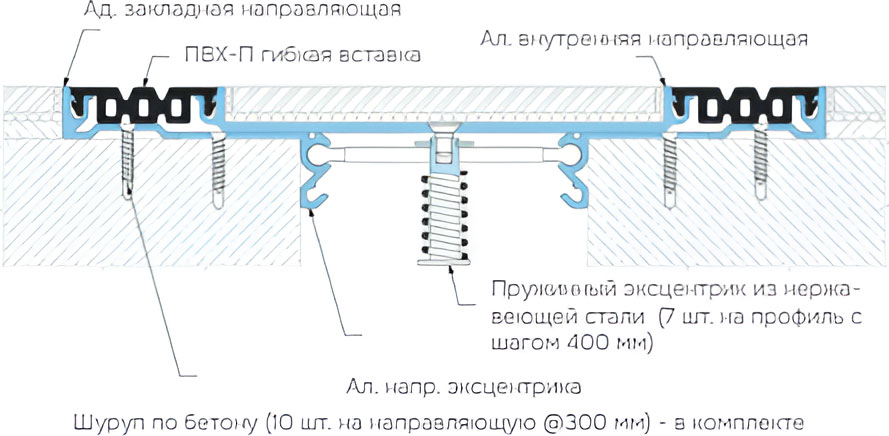

Деформационный профиль Dewmark Standart SV 27

A — номинальная ширина шва;
B — видимая ширина;
С — полная ширина (посадочное место);
D — ширина внутренней части;
H_m1 — монтажная высота;
H_m2 — глубина внутренней части;
M_s — сейсмические деформации;
M_x — горизонт. деформации;
M_y — вертикал. деформации.

ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 27

Профиль Dewmark Standart SV 27

Профиль	Размеры, мм						Деформации, мм			Допустимые нагрузки (кН)
Профиль	A¹	B	C	D	H_p	H_s	M_s	M_x	M_t
SV 27/50-50/18	50	56	215	110²	18	12	50 (±25)³	20 (±10)	-5	пешеходные
SV 27/80-50/18	80	56	245	140²	18	12	80 (±40)³	20 (±10)	-5	пешеходные
SV 27/100-50/18	100	56	265	160²	18	12	100 (±50)³	20 (±10)	-7	пешеходные
SV 27/150-50/18	150	56	315	210²	18	12	150 (±75)³	20 (±10)	-7	пешеходные
SV 27/200-50/18	200	56	365	260²	18	12	200 (±100)³	20 (±10)	-7	пешеходные
SV 27/250-50/18	250	56	415	310²	18	12	250 (±125)³	20 (±10)	-10	пешеходные
SV 27/300-50/18	300	56	465	360²	18	12	300 (±150)³	20 (±10)	-10	пешеходные

¹ Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину от 50 до 300 мм.

² Ширина средней части может быть изменена в большую сторону для облегчения монтажа финишного покрытия. При этом также изменяется значение «С».

³ M_s – допустимые деформации, возникающие при сейсмической активности.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Направляющая

НАПРАВЛЯЮЩАЯ

Материал	Алюминий EN AW 6063 T66
Прочность, МПа	σ_s = 250
Допуски	ГОСТ 22233-2018
Длина, м	3,0
Обработка	Монтажные отверстия
Покрытие	Без покрытия
