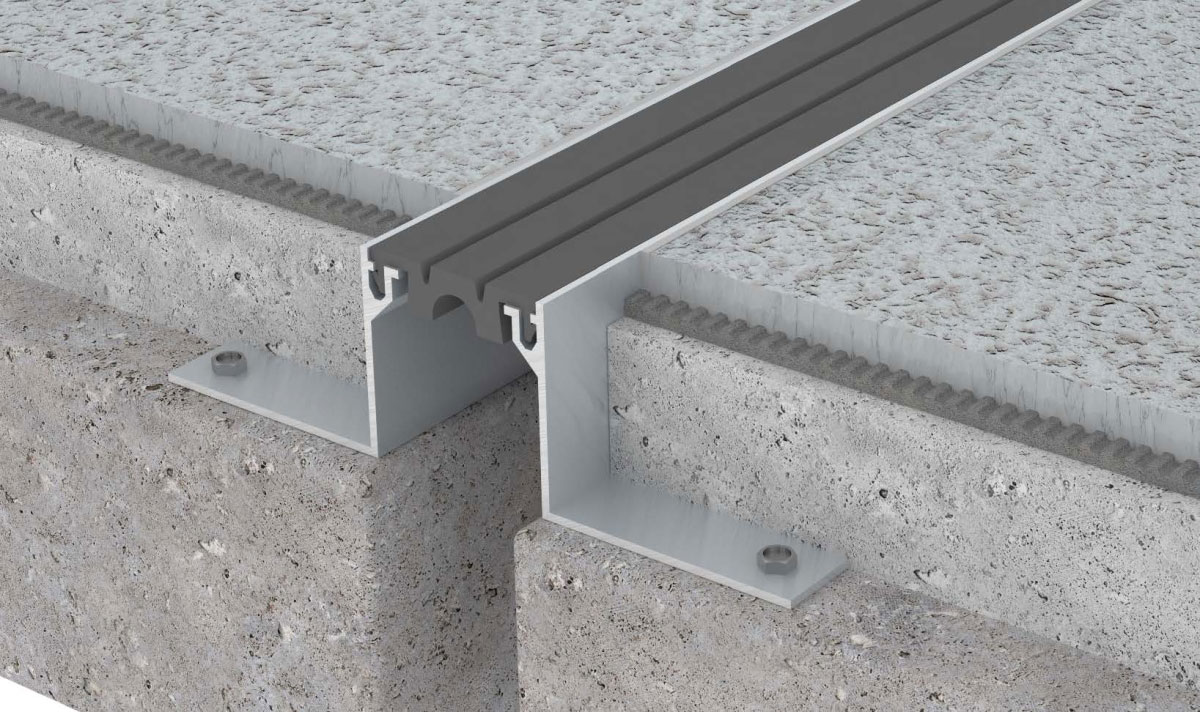

Деформационный профиль для пола Dewmark Standart SV 23 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 45 до 95 мм, видимой ширине от 50 до 270 мм, глубине шва от 15 до 50 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

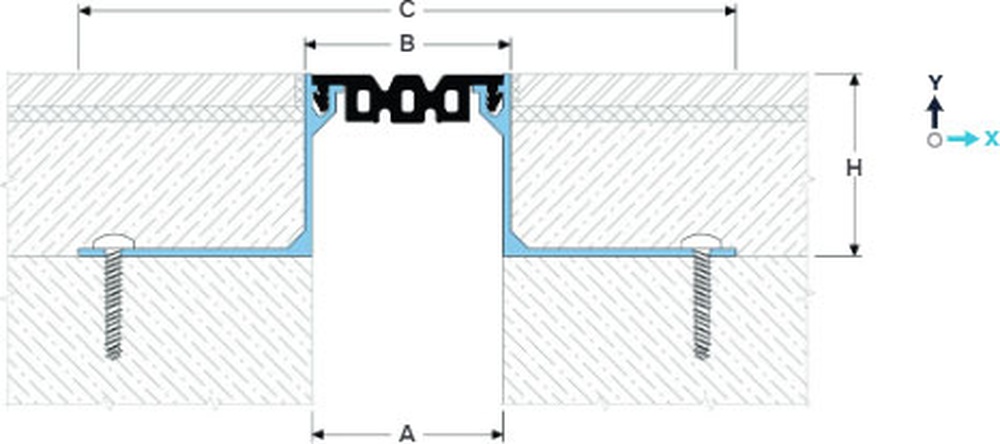

ОБОЗНАЧЕНИЯ Dewmark Standart SV 23:
A — номинальная ширина шва;
B — видимая ширина;
C — посадочное место;
H — монтажная высота;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 23
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H1 | Mx | My |  |  |  |  | |
| SV 23/45/...1 | 45 | 50 | 170 | 15, 20, 30, 50, h2 | 16 (+8/-8) | 10 (+5/-5) | пешеходные | — | — | — |
| SV 23/50/...1 | 50 | 55 | 175 | 20 (+10/-10) | 10 (+5/-5) | пешеходные | — | — | — | |
| SV 23/65/...1 | 65 | 70 | 190 | 24 (+10/-14) | 10 (+5/-5) | пешеходные | — | — | — | |
| SV 23/95/...1 | 95 | 100 | 220 | 30 (+14/-16) | 10 (+5/-5) | пешеходные | — | — | — | |
1 ... — монтажная высота на выбор из стандартных (см. "H").
2 На заказ профиль может быть изготовлен с любой монтажной высотой от 50 до 200 мм.

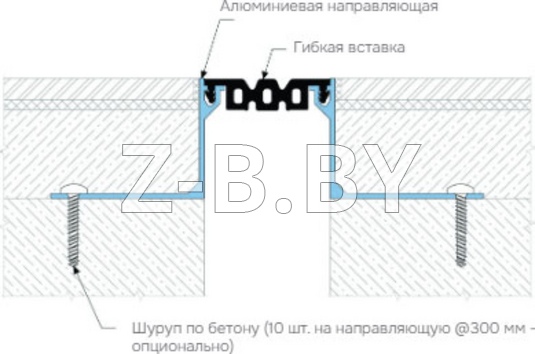

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
3 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
4 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

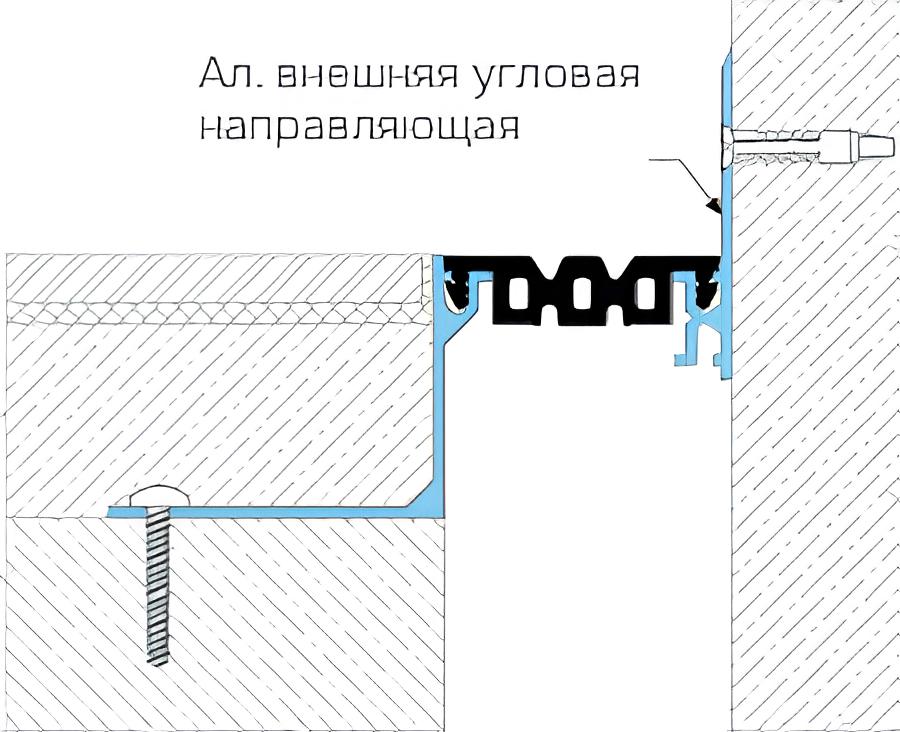

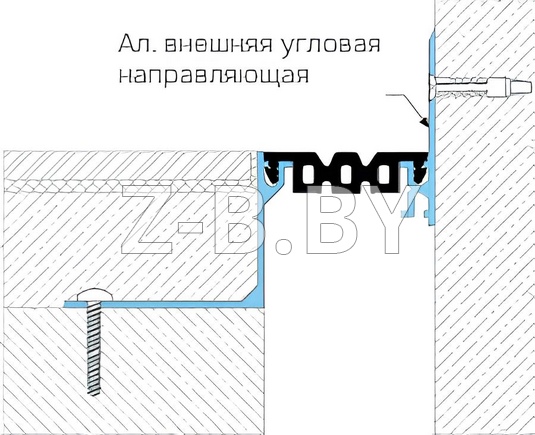

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены).
Эти профили имеют следующие обозначения:
- Для внешней версии "ЕЕ": SV-EE;
- Для внутренней версии "EI": SV-EI (только для швов шириной от 45мм)
