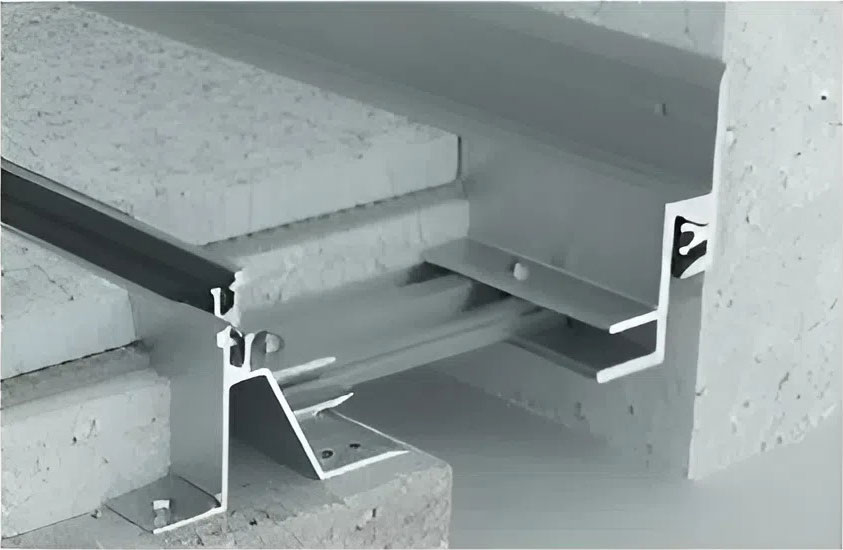

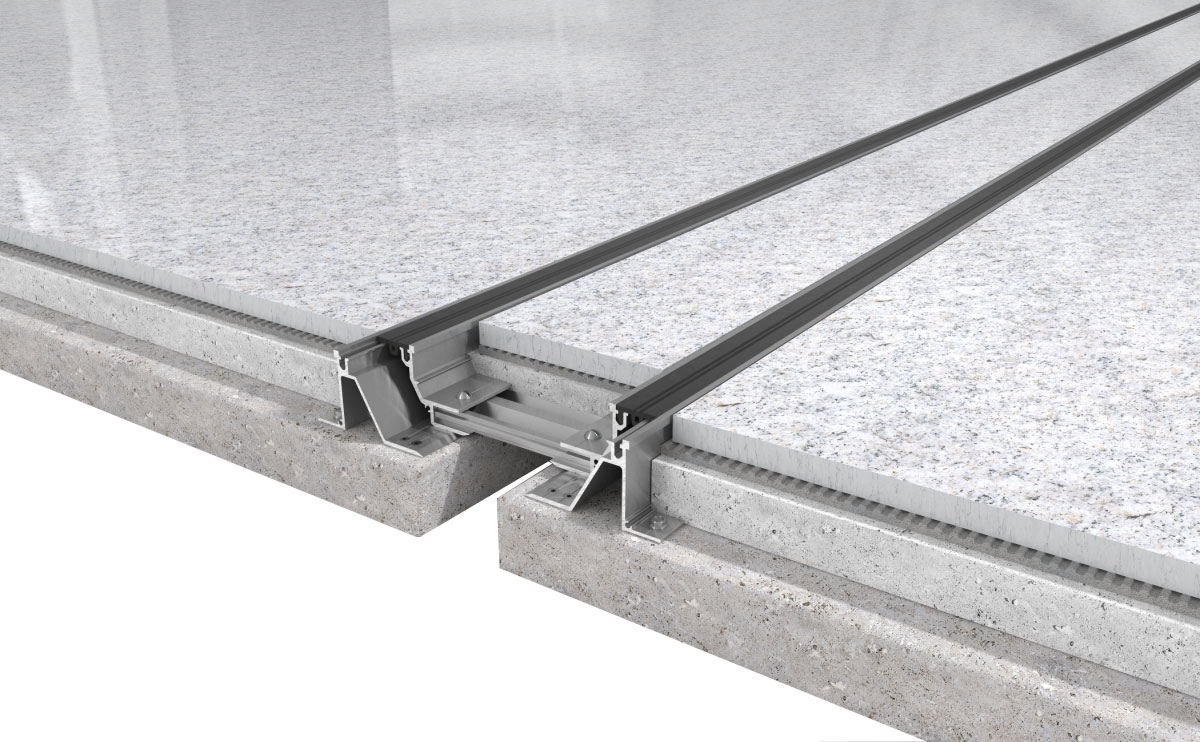

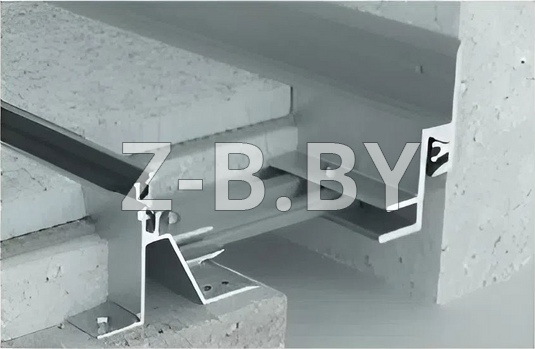

Деформационный профиль для пола Dewmark Standart SV 28 – закладное решение для компенсации деформаций напольных покрытий с широким диапазоном размеров
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, высоте профиля от 50 до 100 мм, видимой ширине от 35 до 355 мм, глубине шва от 50 до 100 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

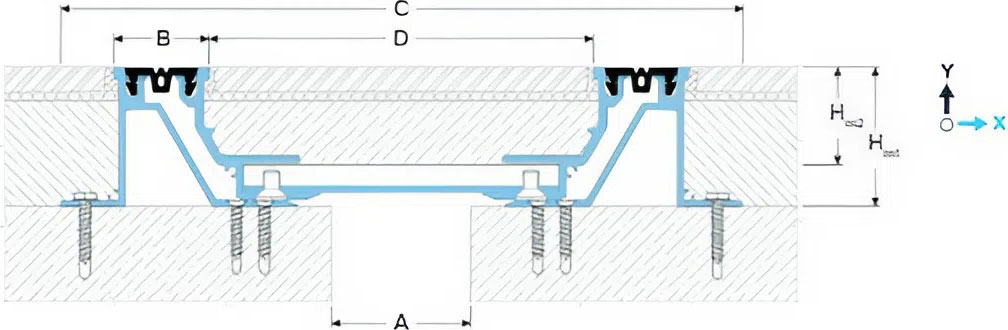

ОБОЗНАЧЕНИЯ Dewmark Standart SV 28:
A — номинальная ширина шва;
B — видимая ширина;
С — полная ширина (посадочное место);
D — ширина внутренней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 28
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B | C | D | ...=Hm1 | Hm2 | Mx | My |  |  |  |  | |
| SV 28/50-253/50 | 50 | 35 | 235 | 1302 | 50 | — | 10 (±5)2,3 | -5 | пешеходные | |||
| SV 28/80-253/50 | 80 | 35 | 265 | 1602 | 10 (±5)2,3 | -5 | пешеходные | |||||
| SV 28/100-253/50 | 100 | 35 | 285 | 1802 | 10 (±5)2,3 | -7 | пешеходные | |||||
| SV 28/150-253/50 | 150 | 35 | 335 | 2302 | 10 (±5)2,3 | -7 | пешеходные | |||||
| SV 28/200-253/50 | 200 | 35 | 385 | 2802 | 10 (±5)2,3 | -7 | пешеходные | |||||
| SV 28/250-253/50 | 2504 | 35 | 435 | 3302 | 10 (±5)2,3 | -10 | пешеходные | |||||
| SV 28/300-253/50 | 3004 | 35 | 485 | 3802 | 10 (±5)2,3 | -10 | пешеходные | |||||
| SV 28/400-253/50 | 4004 | 35 | 585 | 4802 | 10 (±5)2,3 | -10 | пешеходные | |||||
| SV 28/500-253/50 | 5004 | 35 | 685 | 5802 | 10 (±5)2,3 | -10 | пешеходные | |||||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 500 мм.
2 Ширина средней части может быть изменена в большую сторону для удобства монтажа финишного покрытия. При этом также изменяется значение «С».
3 Цифра, указанная после ширины шва, и величина деформации Мx указаны для гибкой вставки 21/24-25. Возможно использовать другие вставки с пределом деформации от ±2 до ±14 (см. «Типы вставок для стандартных профилей DEWMARK» или запросите дополнительную информацию).
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА45
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
4На заказ вставка может быть изготовлена по цвету RAL.
5На заказ вставка может быть изготовлена с иной геометрией (см. нестандартные типы вставок)

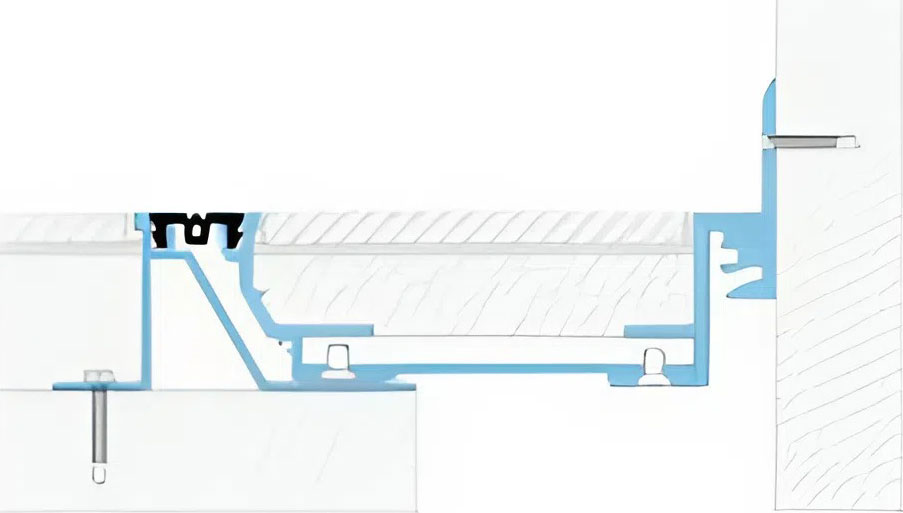

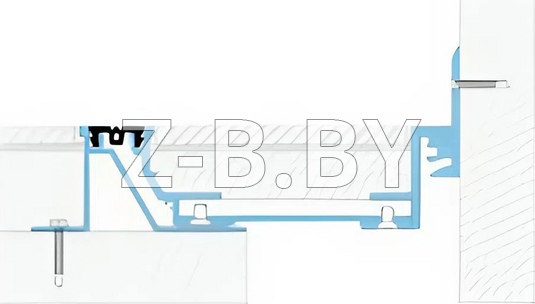

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E
Пример: SV-E 28/100-25/50

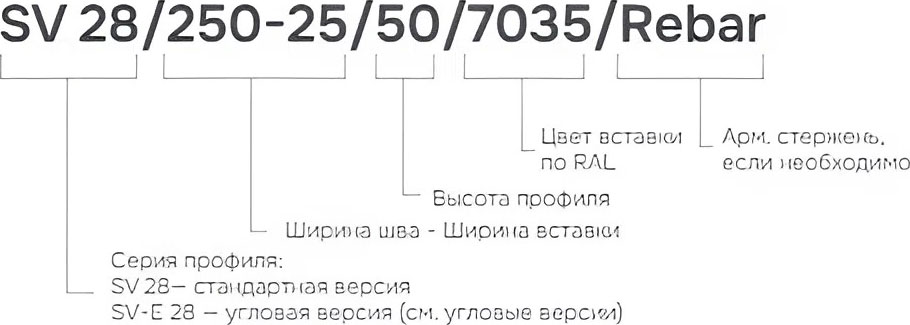

МАРКИРОВКА
