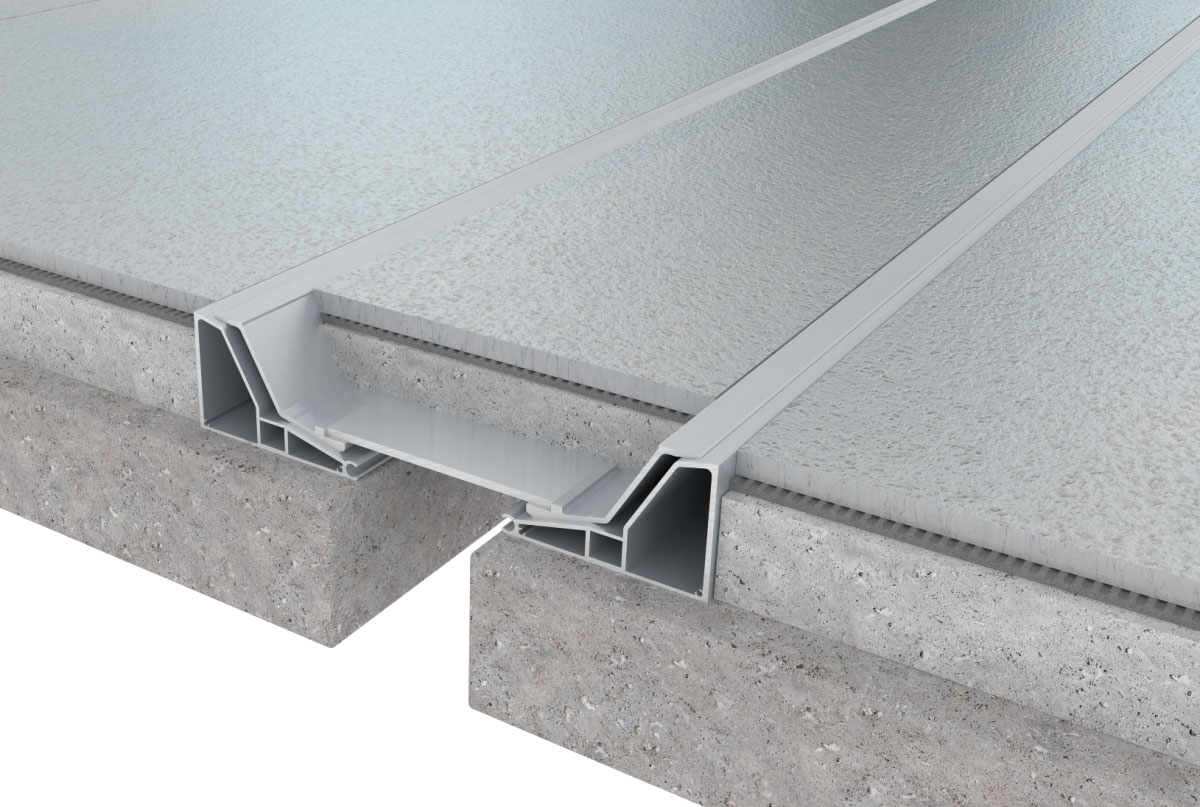

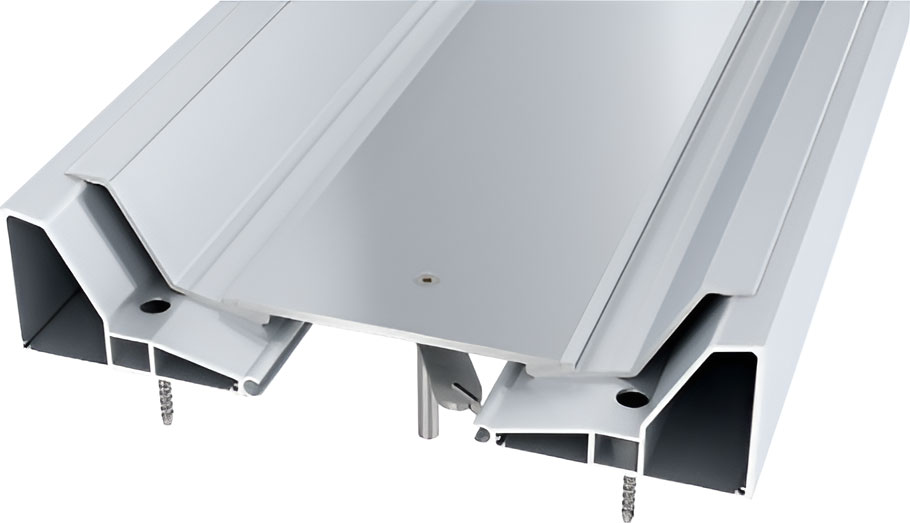

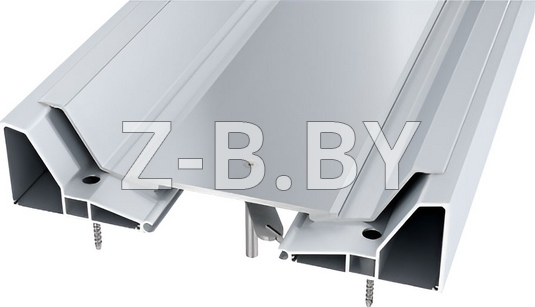

Профиль деформационного шва Dewmark Standart SV 320 – закладное решение для швов шириной до 500 мм и глубиной 120 мм.
Высота профиля 50-100 мм, видимая ширина до 755 мм. Применение в полах с высокой интенсивностью движения. Полные технические спецификации и документация.
ОБОЗНАЧЕНИЯ Dewmark Standart SV 320:
ПРЕИМУЩЕСТВА
- Полностью алюминиевая конструкция;

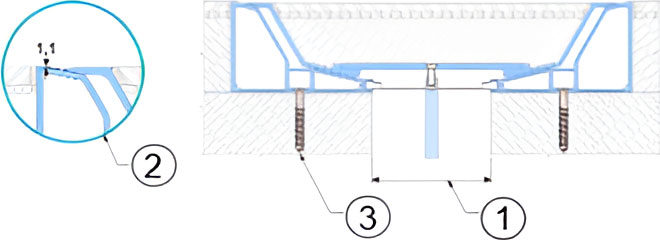

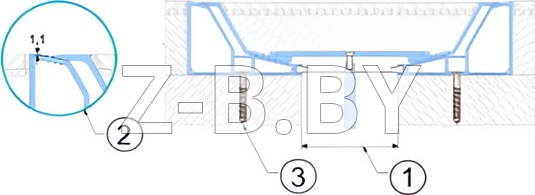

- Нет жестких требований к ширине шва: диапазон ширины может быть в пределах ±20 мм от номинального значения, так как профиль не проникает внутрь (1);
- Минимальное углубление (чуть более 1 мм) → отсутствие влияния на тележки/колеса (2);
- Поставляется в полусобранном виде со всем крепежом (3), готовый к установке → минимальные затраты времени и труда;
- Температурные деформации: ±20 мм, Сейсмические деформации: до ±100 мм;
- Угловое исполнение может крепиться как внутрь шва, так и снаружи

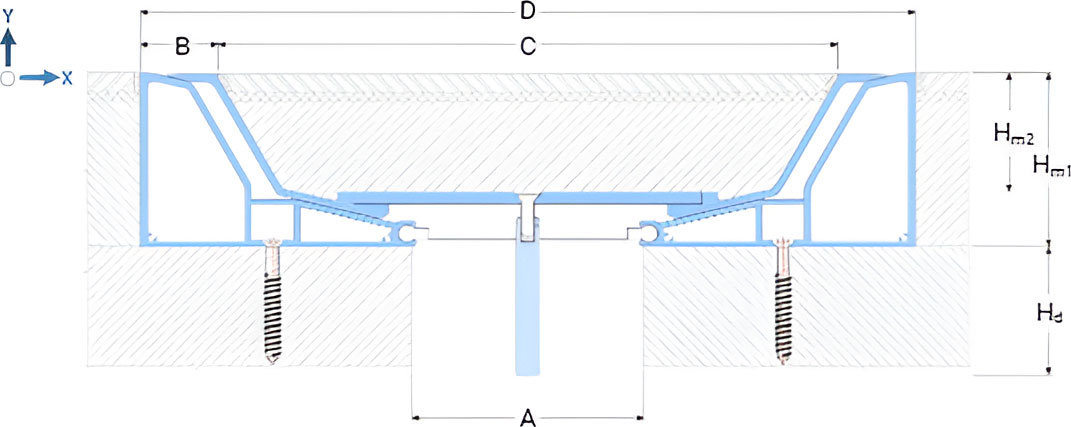

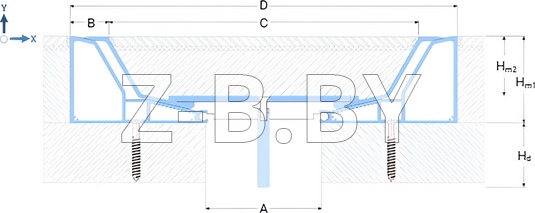

ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 320
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A2 | B | C7 | D7 | Hm11 | Hm2 | Ms | Mx | My |  |  |  |  | |
| SV 320/50/...1 | 50 | 33 | 2403 | 3052 | 50, 75, 100 | Hm2=Hm1-20 | до ±100%4 | 40 (±20)> | -5 | 50 | 1006 | 506 | 5 |
| SV 320/100/...1 | 100 | 33 | 2903 | 3553 | до ±100%4 | 40 (±20)> | -7 | 50 | 1006 | 506 | 5 | ||
| SV 320/150/...1 | 150 | 33 | 3403 | 4053 | до ±100%4 | 40 (±20)> | -7 | 50 | 1006 | 506 | 5 | ||
| SV 320/200/...1 | 200 | 33 | 3903 | 4553 | до ±100%4 | 40 (±20)> | -7 | 50 | 1006 | 506 | 5 | ||
| SV 320/250/...1 | 100 | 33 | 4403 | 5053 | до ±100%4 | 40 (±20)> | -10 | 505 | 1006 | 506 | 56 | ||
| SV 320/300/...1 | 300 | 33 | 4903 | 5553 | до ±100%4 | 40 (±20)> | -10 | 505 | 1006 | 506 | 56 | ||
| SV 320/400/...1 | 400 | 33 | 5903 | 6553 | до ±100%4 | 40 (±20)> | -10 | 505 | 1006 | 506 | 56 | ||
| SV 320/500/...1 | 500 | 33 | 6903 | 7553 | до ±100%4 | 40 (±20)> | -10 | 505 | 1006 | 506 | 56 | ||
1Высота выбирается из стандартных значений Hm1.
2Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 10 до 1000 мм.
3Ширина средней части (С) может быть изменена в большую сторону. При этом также изменяется значение "D".
4Ms -допустимые деформации, возникающие при сейсмической активности.
5Для швов шириной более 150 мм и больше, подверженных нагрузкам, рекомендуется усилить стяжку и заказать специальную опорную плиту из нержавеющей стали AISI 304 или алюминия D16T.
6Профиль может использоваться в местах с движением складских и грузовых автомобилей. Необходимы расчеты, запрашивайте подробности!/p>
ПРИМЕЧАНИЕ! При больших нагрузках возможно растрескивание финишного покрытия.
7Данные приведены для высоты 50 мм. Для высоты 75 мм значение больше на 27 мм, а для высоты 100 мм -на 54 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал |
Алюминий EN AW 6063 T66Б (D16 (D16T) -для опорных пластин ≥150 мм) |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия8 |
| Покрытие | Без покрытия |
8Профиль может быть дополнительно анодирован или покрыт нержавеющей сталью или латунью (запрашивайте детали).
УГЛОВАЯ ВЕРСИЯ

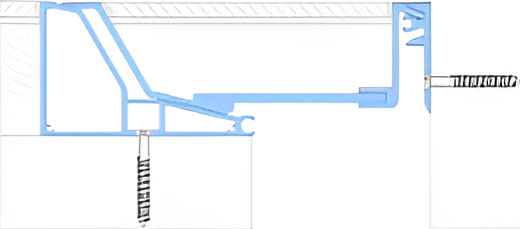

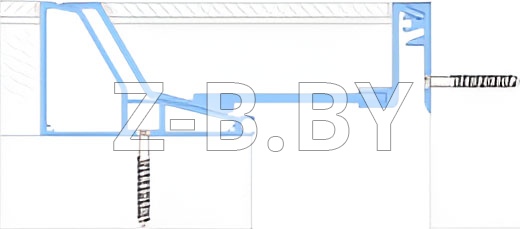

Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.
Пример: SV-E 320/100/75

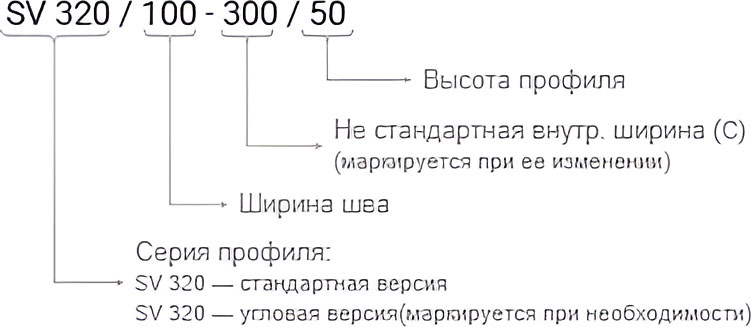

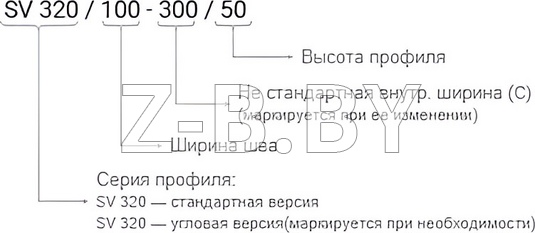

МАРКИРОВКА

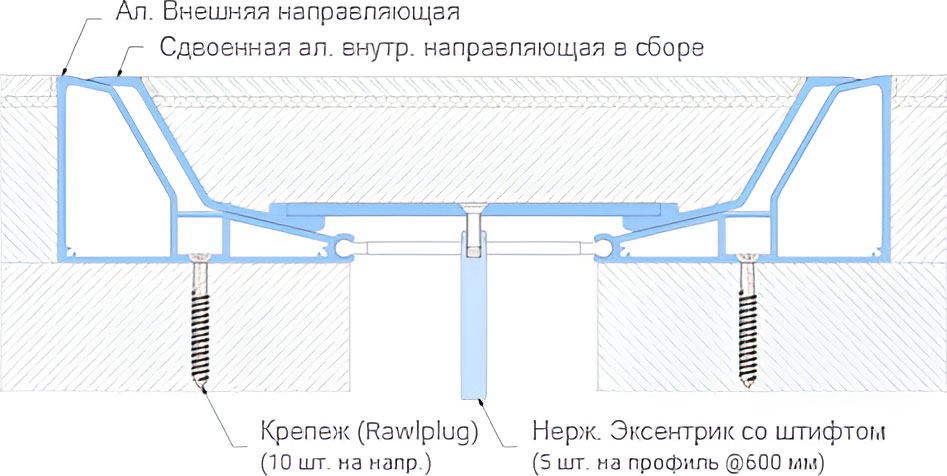

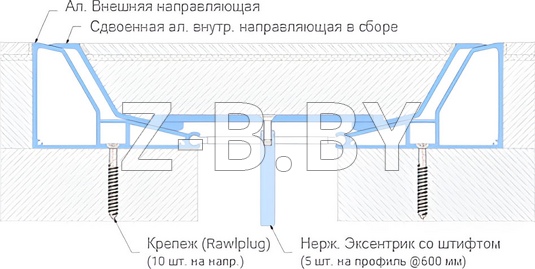

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

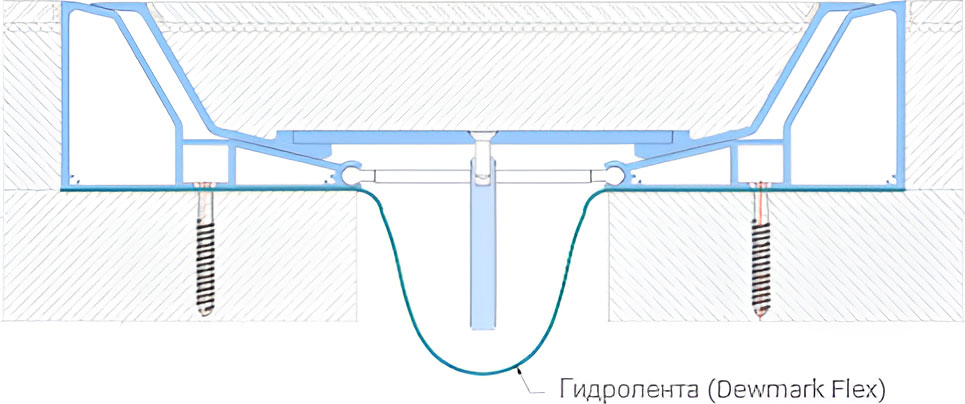

Использование гидроленты для гидроизоляции деформационного
• •

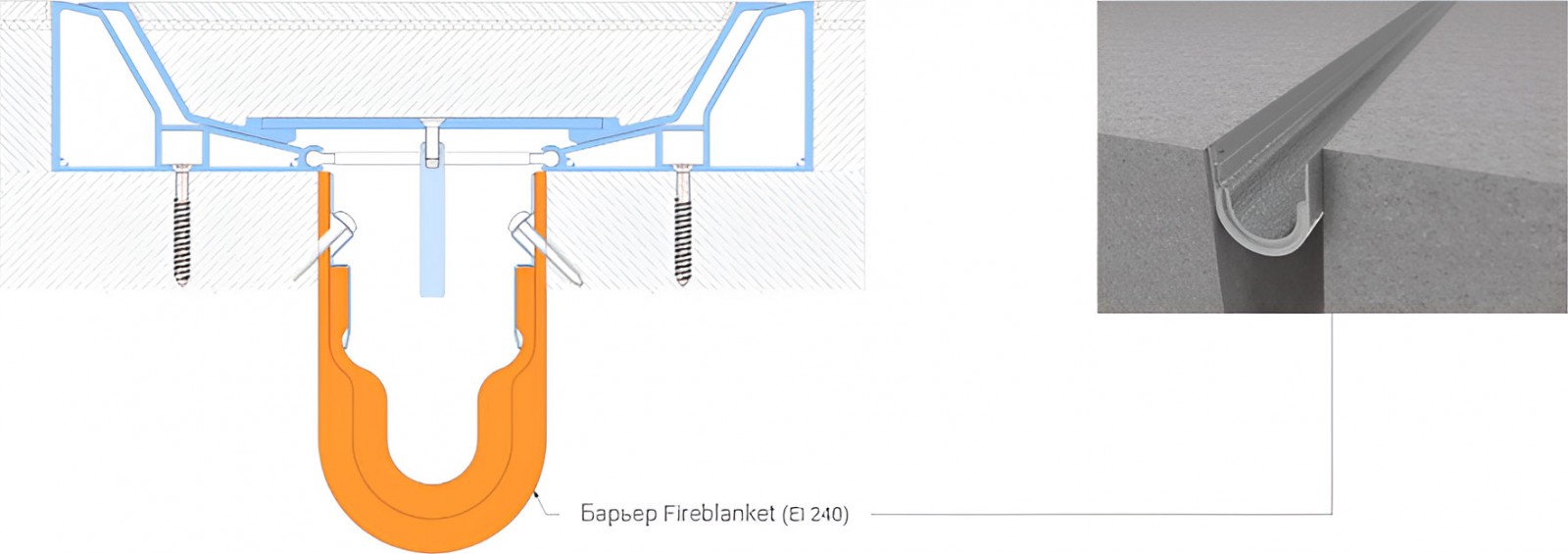

Использование противопожарной преграды с классом огнестойкости до EI 240.
