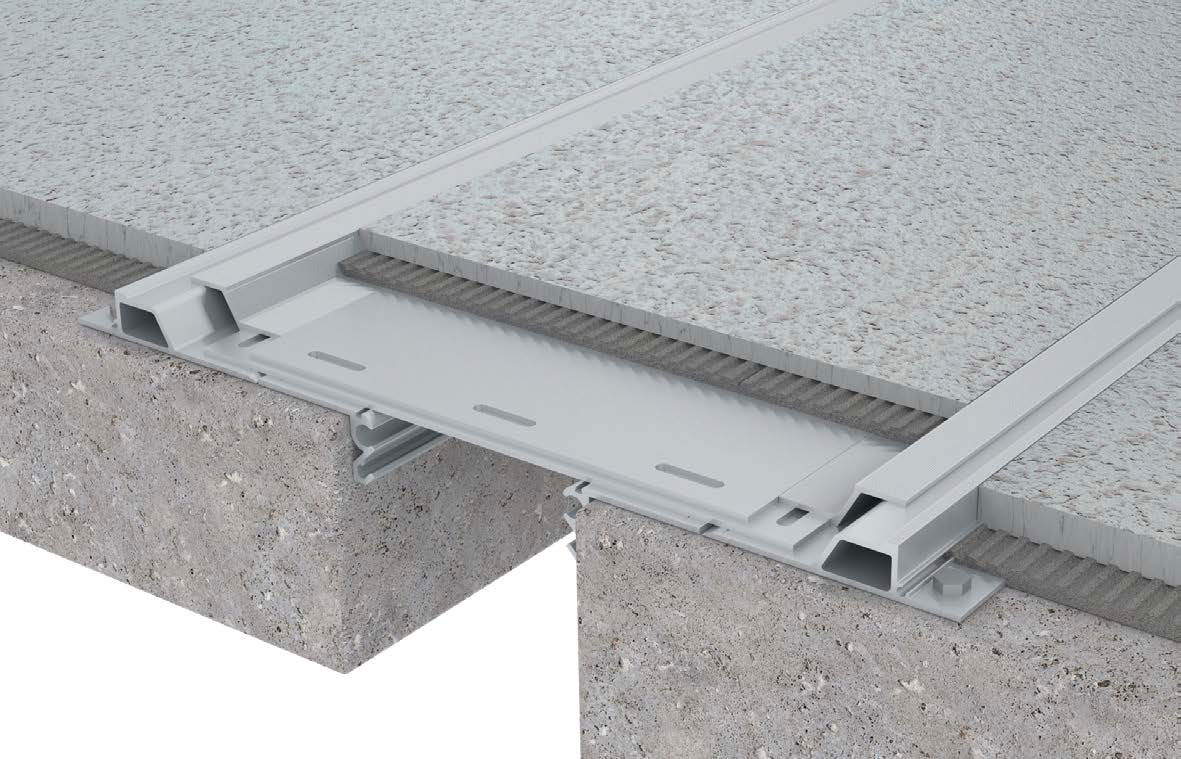

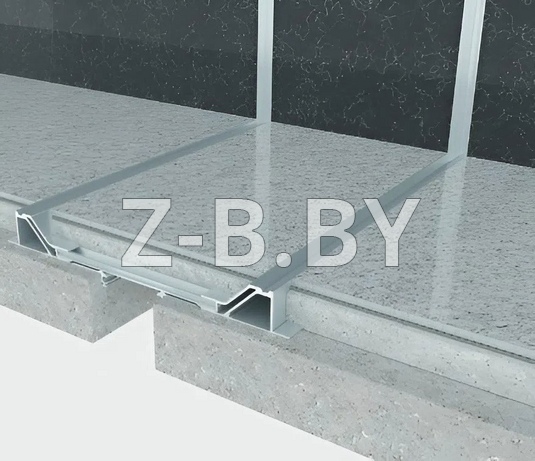

Деформационный профиль для пола Dewmark Standart SV 26 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 250 мм, высоте профиля от 12 до 18 мм и видимой ширине от 260 до 460 мм

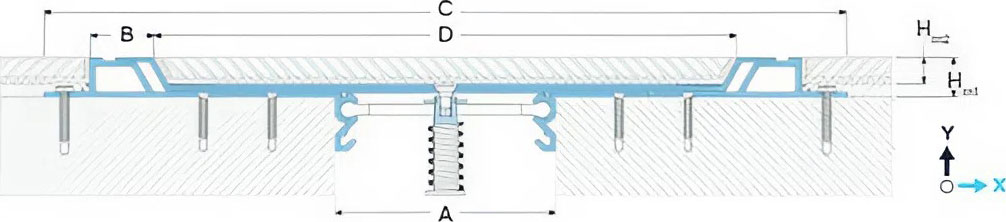

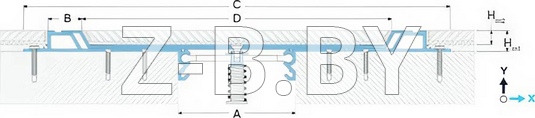

ОБОЗНАЧЕНИЯ Dewmark Standart SV 26:
A — номинальная ширина шва;
B — видимая ширина;
С — полная ширина (посадочное место);
D — ширина внутренней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 26
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B | C | D | Hm1 | Hm2 | Ms | Mx | My |  |  |  |  | |
| SV 26/50/18 | 50 | 30 | 345 | 2302 | 18 | 12 | 50 (±25)3 | 24 (±12) | -5 | пешеходные | |||
| SV 26/75/18 | 75 | 30 | 380 | 2652 | 18 | 12 | 80 (±40)3 | 24 (±12) | -5 | пешеходные | |||
| SV 26/100/18 | 100 | 30 | 395 | 2802 | 18 | 12 | 100 (±50)3 | 24 (±12) | -7 | пешеходные | |||
| SV 26/150/18 | 150 | 30 | 445 | 3302 | 18 | 12 | 150 (±75)3 | 24 (±12) | -7 | пешеходные | |||
| SV 26/200/18 | 200 | 30 | 495 | 3802 | 18 | 12 | 200 (±100)3 | 24 (±12) | -7 | пешеходные | |||
| SV 26/250/18 | 250 | 30 | 545 | 4302 | 18 | 12 | 250 (±125)3 | 24 (±12) | -10 | пешеходные | |||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 300 мм.
2 Ширина средней части может быть изменена в большую сторону для облегчения монтажа финишного покрытия. При этом также изменяется значение «C».
3 Ms – допустимые деформации, возникающие при сейсмической активности.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ПРОФИЛЬ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия4 |
4 Профиль может быть дополнительно анодирован.

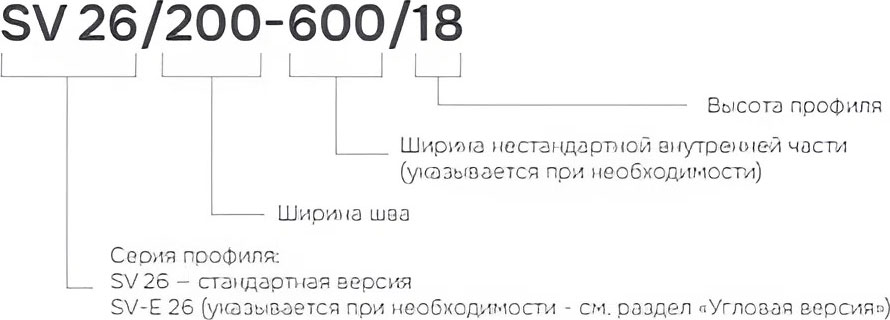

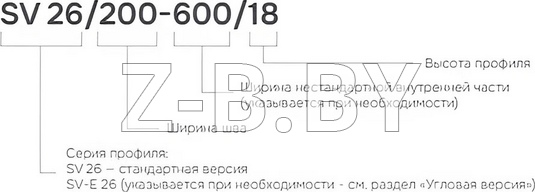

МАРКИРОВКА

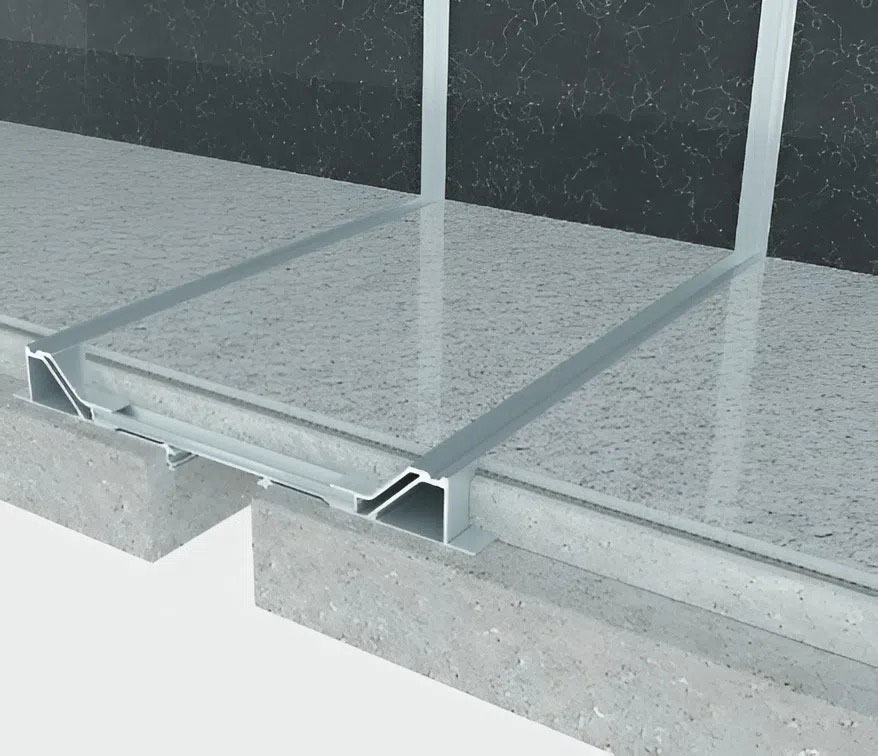

ПЕРЕХОД С ПОЛА НА СТЕНУ
Профиль Dewmark Standart SV 26 может применяться вместе с про-филем для стен Dewmark Wall AV 26, что обеспечивает аккуратный, бесшовный переход от пола к стене, придавая деформационному шву дополнительную эстетичность.

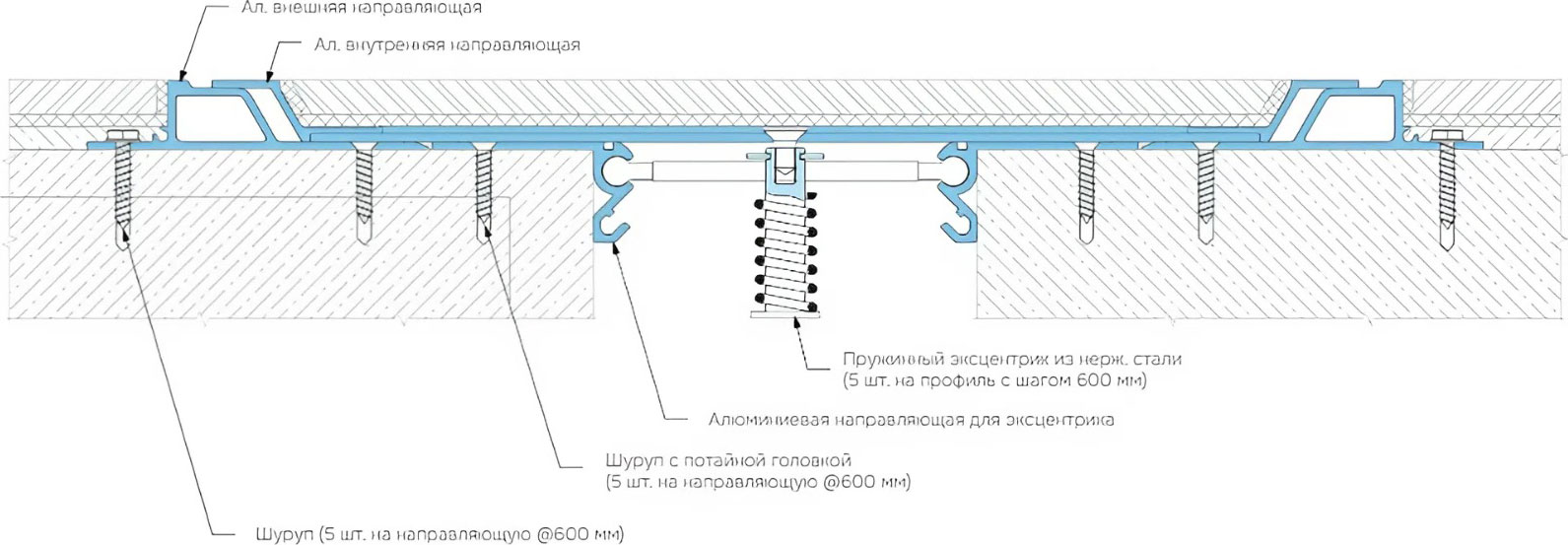

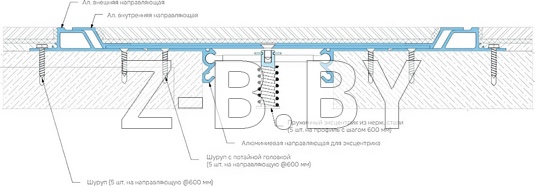

КОМПЛЕКТАЦИЯ ПРОФИЛЯ

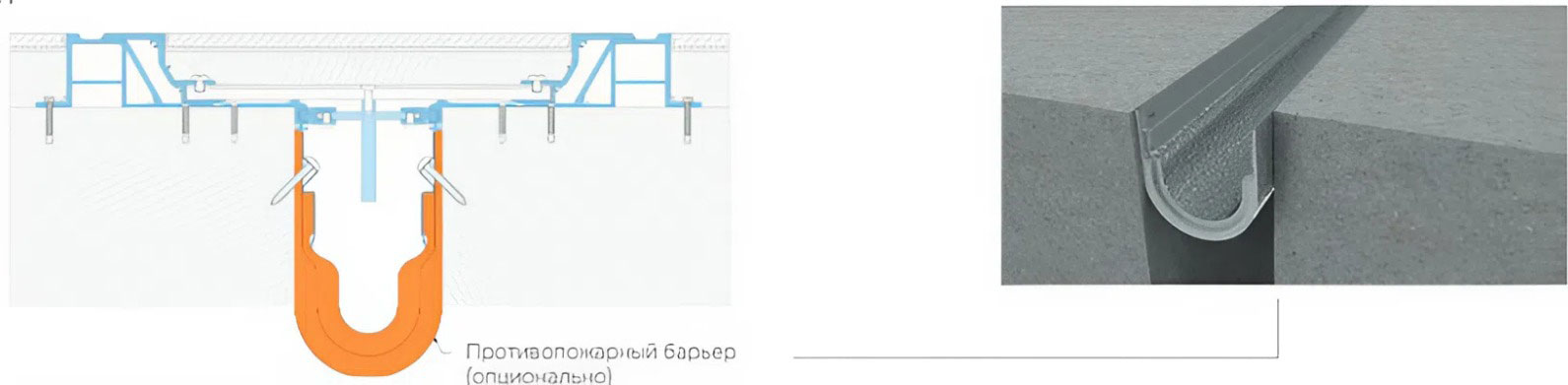

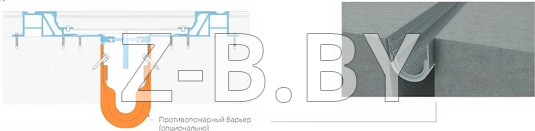

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

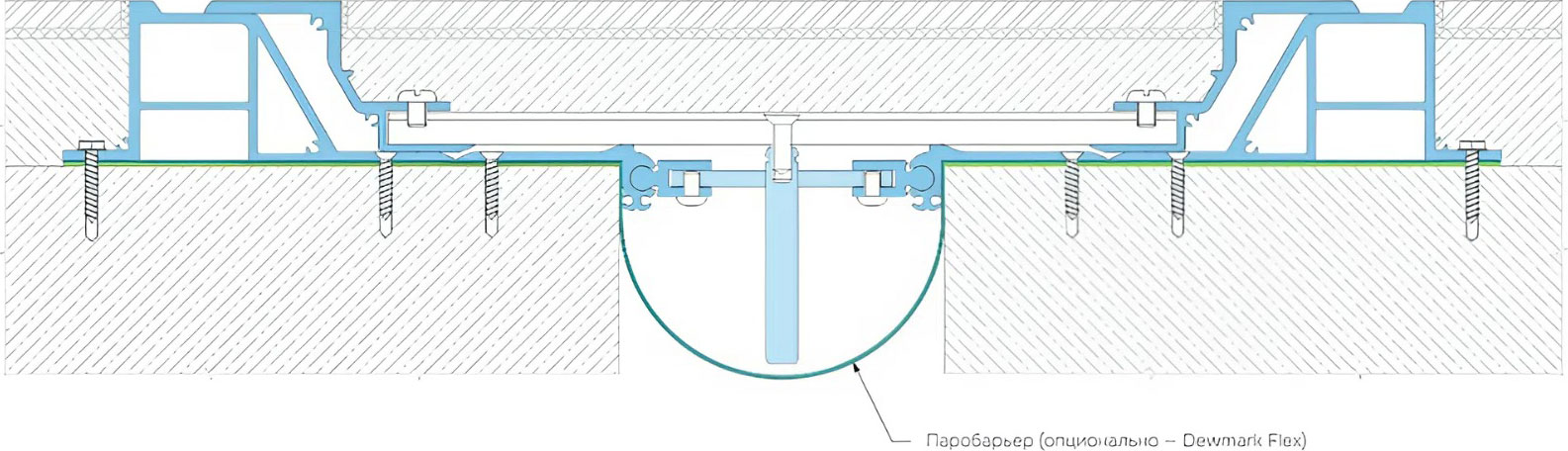

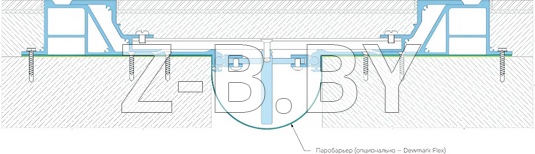

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва.
• •
Использование гидроленты (паробарьера) для гидроизоляции деформационного шва.
