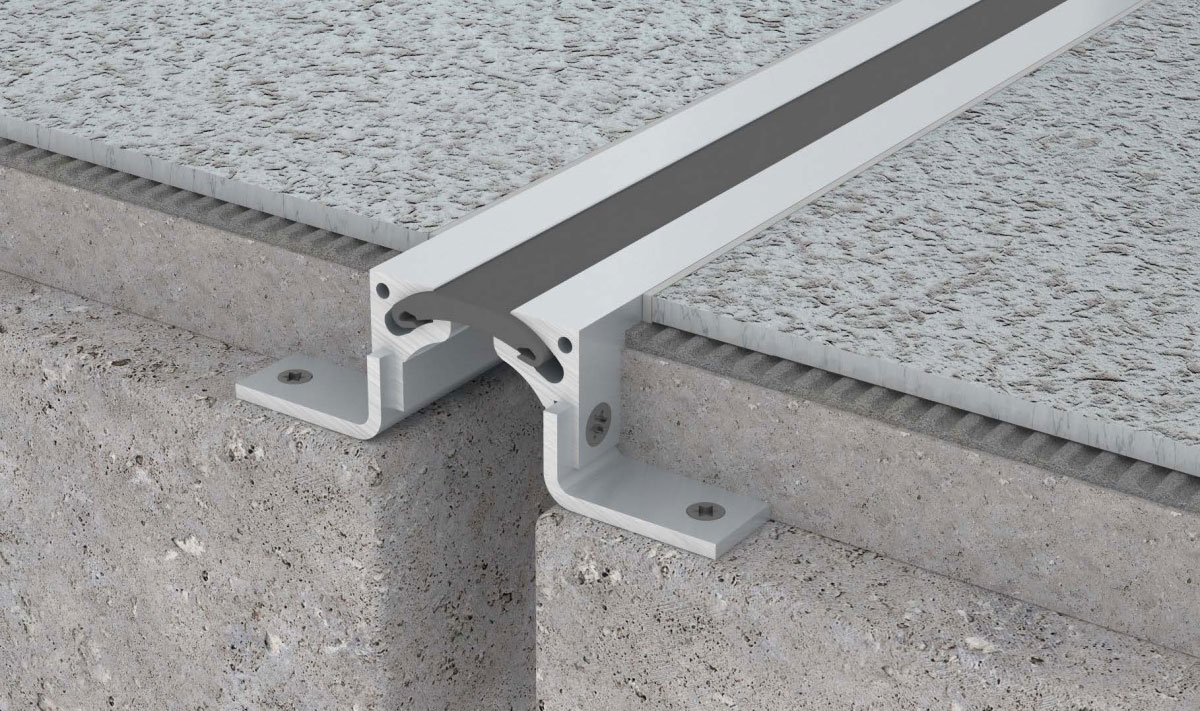

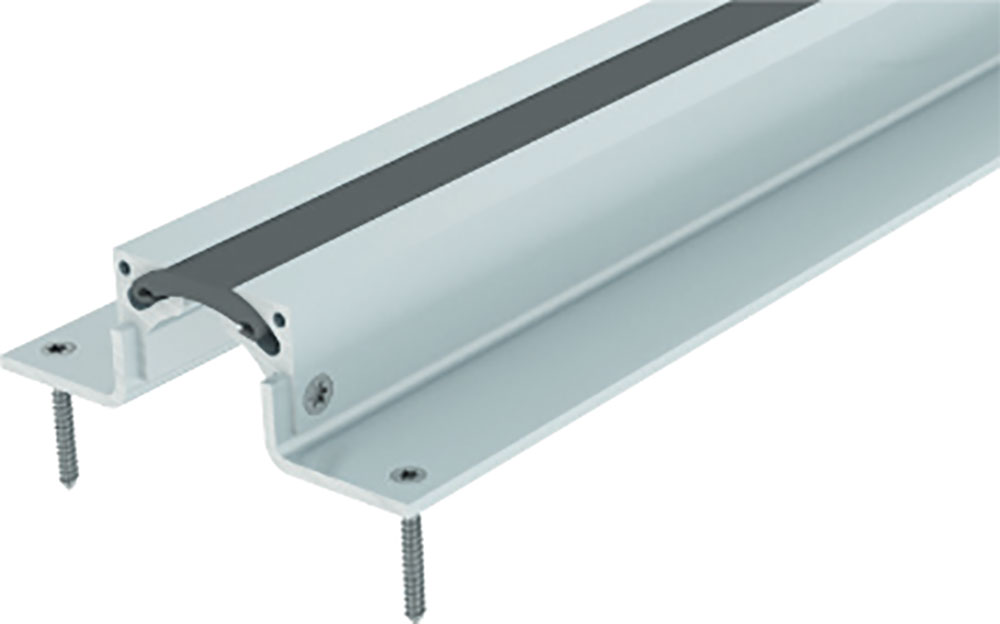

Деформационный профиль для пола Dewmark Standart SV 25 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 45 до 95 мм, видимой ширине от 50 до 270 мм, глубине шва от 15 до 50 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

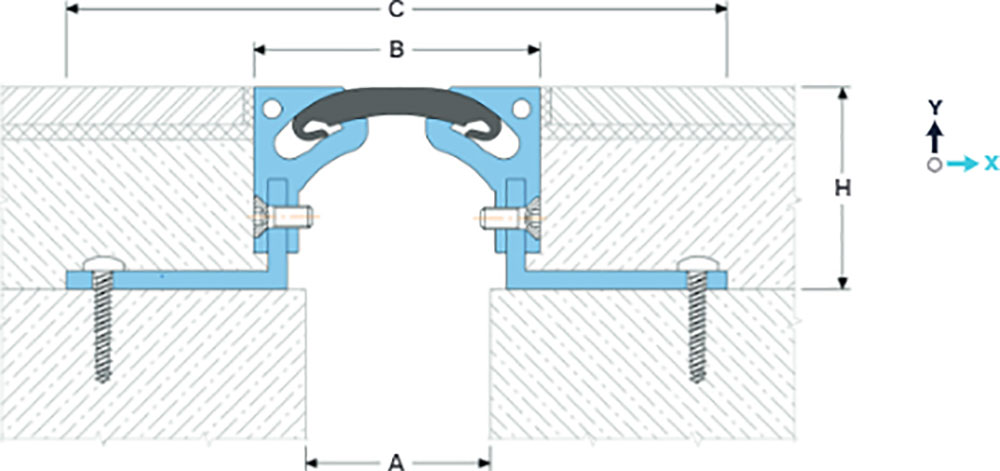

ОБОЗНАЧЕНИЯ Dewmark Standart SV 25:
A — номинальная ширина шва;
B — видимая ширина;
C — посадочное место;
H — монтажная высота;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 25
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H1 | Mx | My |  |  |  |  | |
| SV 25/60/...1 | 60 | 78 | 200 | От 50 мм | 22 (+11/-11) | 10 (+5/-5) | 50 | 100 | 50 | 10 |
1 ... — Профиль изготавливается на заказ с монтажной высотой Н в мм.

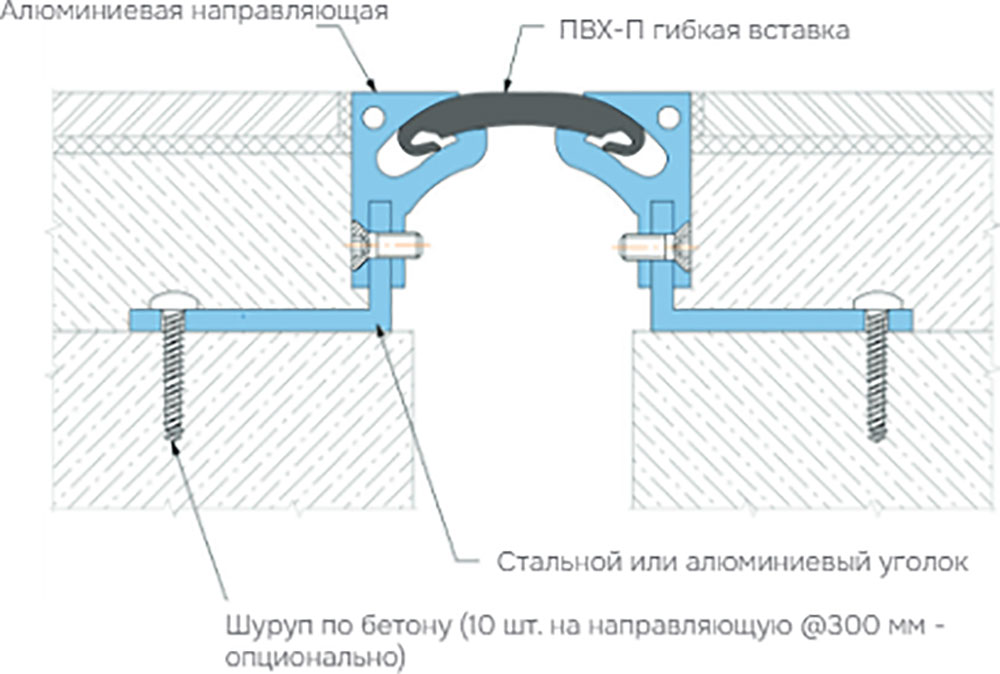

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА2
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет3 |
|
2 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
3 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").
