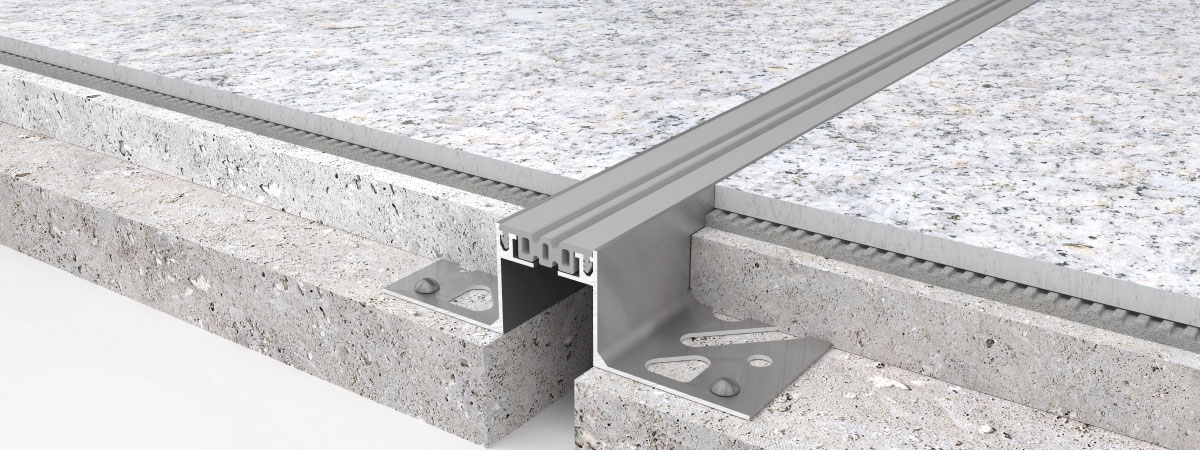

Деформационный профиль для пола Dewmark Standart SV 21 – закладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 20 до 100 мм, видимой ширине от 25 до 105 мм, глубине шва от 15 до 100 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

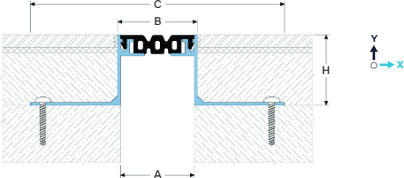

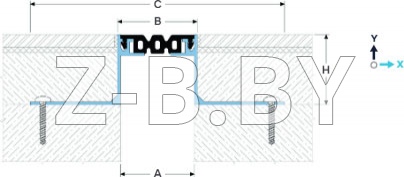

ОБОЗНАЧЕНИЯ Dewmark Standart SV 21:
A — номинальная ширина шва;
B — видимая ширина;
С — посадочное место;
H — монтажная высота;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 21
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | H1 | Mx | Mr |  |  |  |  | |
| SV 21/20/...1 | 20 | 25 | 150 | 15 / 20 / 30 / 50 / h2 | 4 (+2/-2) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/25/...1 | 25 | 30 | 155 | 15 / 20 / 30 / 50 / h2 | 6 (+3/-3) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/30/...1 | 30 | 35 | 160 | 15 / 20 / 30 / 50 / h2 | 10 (+5/-5) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/40/...1 | 40 | 45 | 165 | 15 / 20 / 30 / 50 / h2 | 12 (+6/-6) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/45/...1 | 45 | 50 | 170 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 16 (+8/-8) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/50/...1 | 50 | 55 | 175 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 20 (+10/-10) | 4 (+2/-2) | 303,4 | 1003,4 | 503,4 | — |
| SV 21/65/...1 | 65 | 70 | 190 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 24 (+10/-14) | 4 (+2/-2) | 303,4 | 1003,4 | — | — |
| SV 21/100/...1 | 100 | 105 | 220 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 30 (+14/-16) | 4 (+2/-2) | 303,4 | — | — | — |
1 ... – монтажная высота на выбор из стандартных (см. Н).
2 Монтажная высота профиля по запросу, где «H» - значение в мм (выбирается в диапазоне от 50 до 200 мм), обозначаемое индексом SV-H (см. «дополнительные опции» №3).
3 Не для постоянного использования при высоте от 15 до 30 мм (требуется согласование) - при высоких нагрузках возможна растрескивание финишного покрытия над направляющей профиля.
4 Не рекомендуется высокая интенсивность движения, выбирайте профили из серий DEWMARK Heavy, Hydro или Metall.

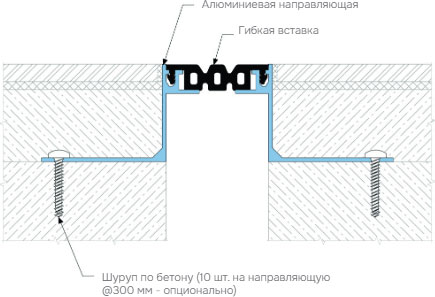

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
5 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
6 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

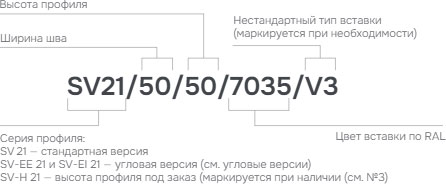

МАРКИРОВКА
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены).
Эти профили имеют следующие обозначения:
- Для внешней версии "ЕЕ": SV-EE;
- Для внутренней версии "EI": SV-EI (только для швов шириной от 45мм)
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

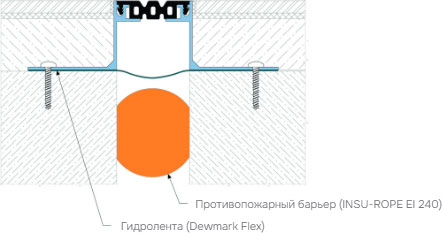

Использование специальной гидроленты для гидроизоляции деформационного шва.
• •
Использование противопожарного барьера с рейтингом огнестойкости до EI 240.
• • •
Профиль может быть изготовлен на заказ на необходимую высоту от 50 до 200 мм. В этом случае он комплектуется собранным кронштей-ном состоящим из алюминиевой направляющей и стального уголка.
• • • •
Накладно-закладной тип профиля (SV 21-22).
Пример: SV 21-22/50/50/9005
• • • • •
Разновысотная версия профиля.
Пример: SV 21/50/50-20/9005
ТИПЫ ВСТАВОК
СТАНДАРТНЫЕ
НЕ СТАНДАРТНЫЕ
|
Плоская вставка |
Вставка выступающая на 3 мм |
|
Вставка выступающая на 5 мм |
