Деформационный профиль для пола Dewmark Standart SV 32 – закладное решение для компенсации деформаций напольных покрытий с регулируемой высотой

Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, высоте профиля от 50 до 100 мм, видимой ширине 21 мм и глубине шва от 68 до 118 мм

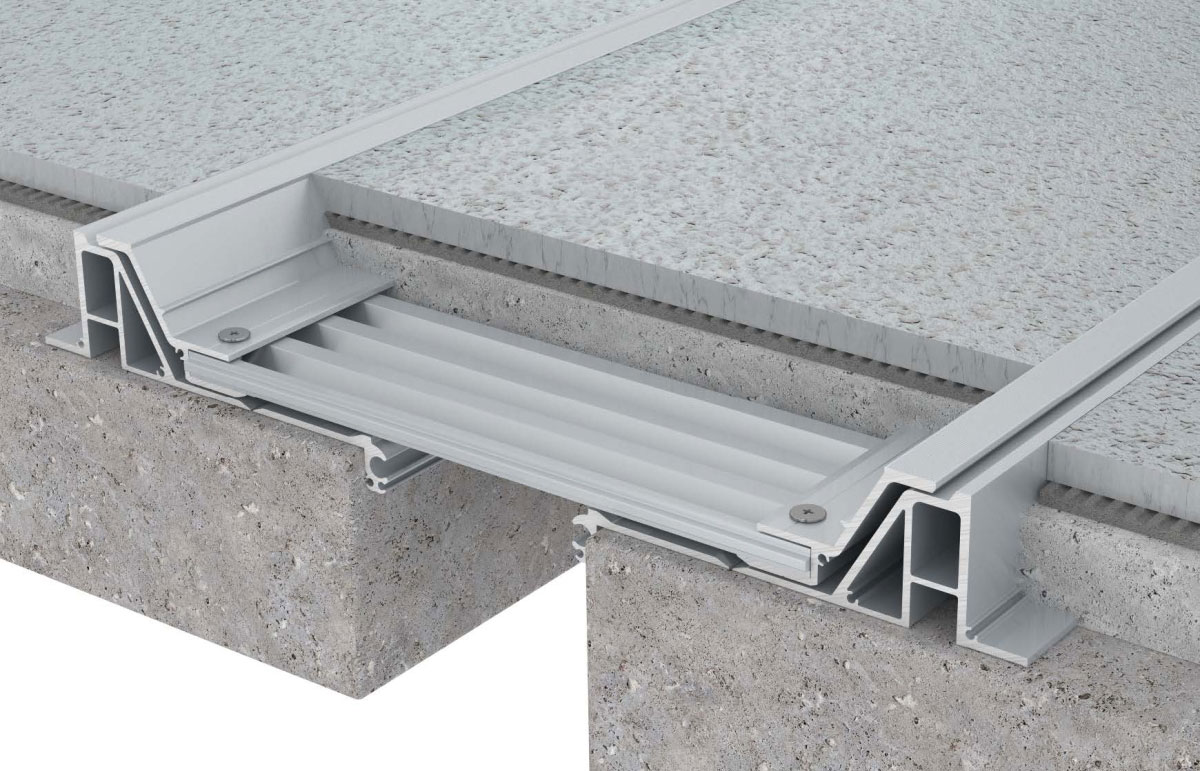

Деформационный профиль Dewmark Standart SV 32

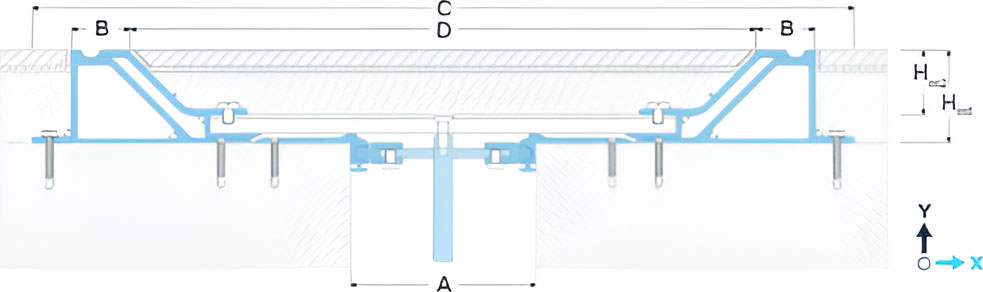

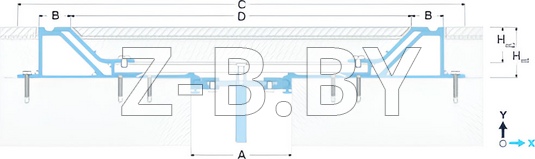

ОБОЗНАЧЕНИЯ Dewmark Standart SV 32:

Деформационный профиль Dewmark Standart SV 32

A — номинальная ширина шва;
B — видимая ширина;
C — полная ширина (минимальное посадочное место;
D — ширина средней части;
H_m1 — монтажная высота;
H_m2 — глубина внутренней части;
M_s — сейсмические деформации;
M_x — горизонт. деформации;
M_y— вертикал. деформации

ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 32

Профиль	Размеры, мм						Деформации, мм			Допустимые нагрузки (кН)
Профиль	A¹	B	C	D	H_m1	H_m2	M_s	M_x	M_y
SV 32/50/50	50	32	390	280²	50, 75, 100	H_m2=H_m1-18	50 (±25)³	24 (±12)	-5	50	-	-	-
SV 32/75/50	80	32	410	300²			80 (±40)³	24 (±12)	-5	50	-	-	-
SV 32/100/50	100	32	440	330²			100 (±50)³	24 (±12)	-7	50	-	-	-
SV 32/150/50	150	32	490	380²			150 (±75)³	24 (±12)	-7	50	-	-	-
SV 32/200/50	200	32	540	430²			200 (±100)³	24 (±12)	-7	50	-	-	-
SV 32/250/50	250⁴	32	590	480²			250 (±125)³	24 (±12)	-10	50⁶	-	-	-
SV 32/300/50	300⁴	32	640	530²			300 (±150)³	24 (±12)	-10	50⁶	-	-	-
SV 32/400/50	400⁴	32	740	630²			400 (±200)³	24 (±12)	-10	50⁶	-	-	-
SV 32/500/50	500⁴	32	885	775²			500 (±250)³	24 (±12)	-10	50⁶	-	-	-

¹ Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.

² Ширина средней части может быть изменена в большую сторону для обеспечения монтажа финишного покрытия. При этом также изменяется значение «С».

³ M_s – допустимые деформации, возникающие в случае сейсмической активности.

⁴ Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.

⁵ Профиль может использоваться в местах с движением складских и грузовых автомобилей. Необходимы расчеты, подробности уточняйте.

ПРИМЕЧАНИЕ! При больших нагрузках возможно растрескивание финишного покрытия.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Направляющая

НАПРАВЛЯЮЩАЯ

Материал	Алюминий EN AW 6063 T66
Прочность, МПа	σ_s = 250
Допуски	ГОСТ 22233-2018
Длина, м	3,0
Обработка	Монтажные отверстия⁶
Покрытие	Без покрытия

⁶Профиль может быть дополнительно анодирован или покрыт нержавеющей сталью или латунью (запрашивайте детали).

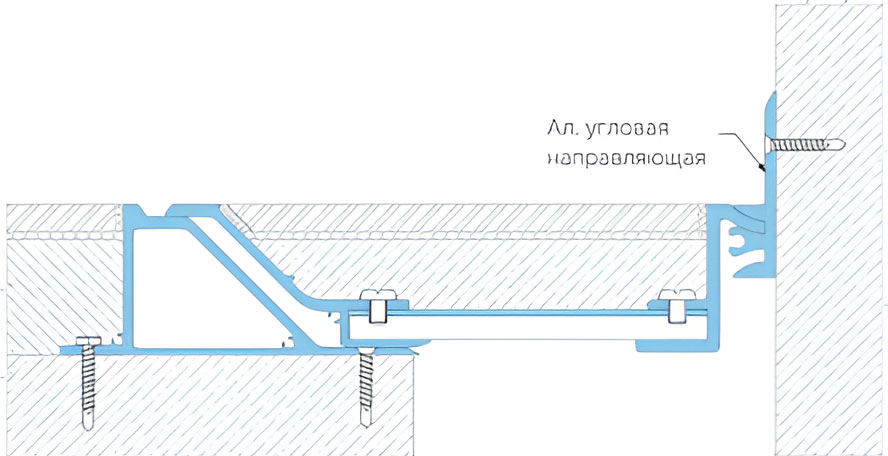

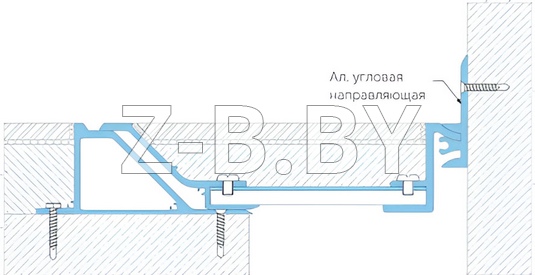

УГЛОВАЯ ВЕРСИЯ

Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены). Эти профили имеют обозначение "Е: SV-E.

Пример: SV-E 32/100/50

Деформационный профиль Dewmark Standart SV 32

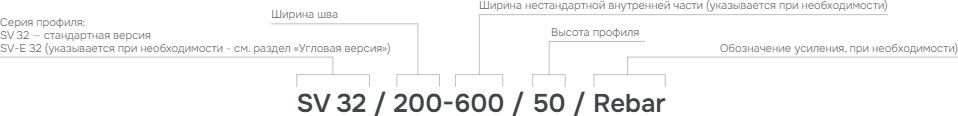

МАРКИРОВКА

Деформационный профиль Dewmark Standart SV 32

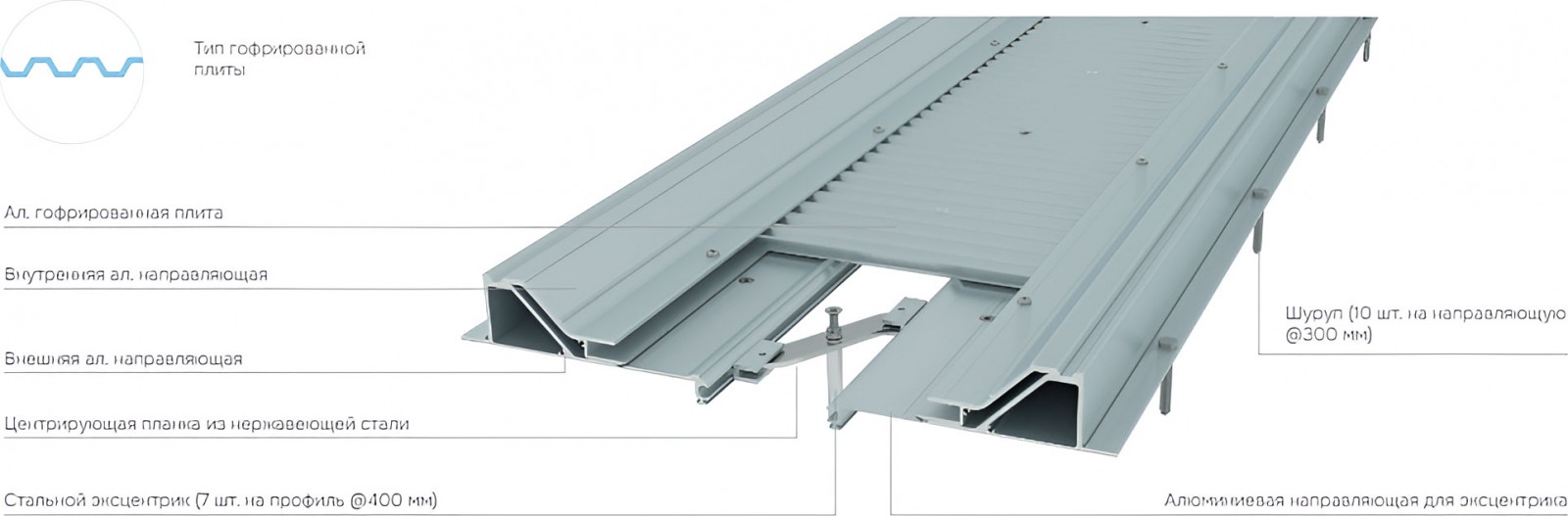

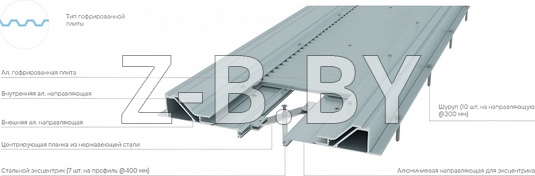

КОМПЛЕКТАЦИЯ ПРОФИЛЯ

Деформационный профиль Dewmark Standart SV 32

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

•

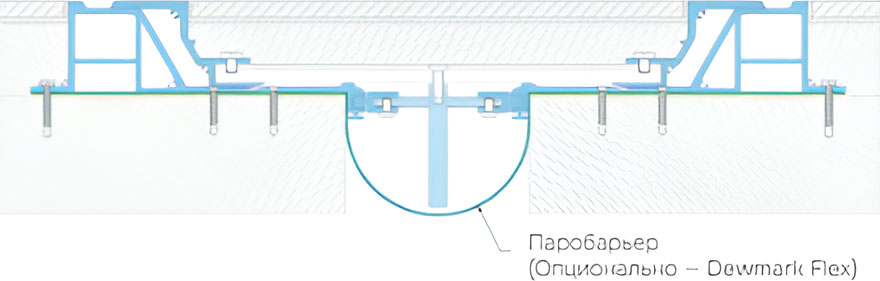

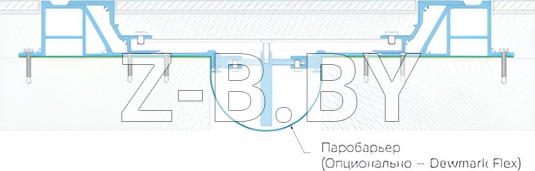

Использование гидроленты (паробарьера) для гидроизоляции деформационного шва

Деформационный профиль Dewmark Standart SV 32

• •

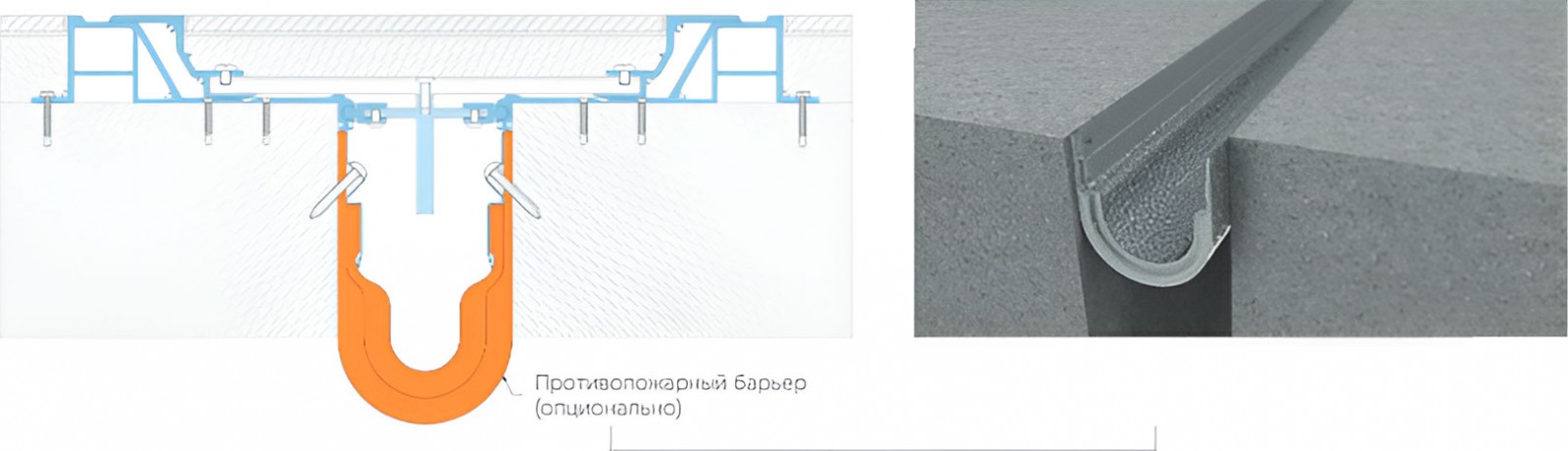

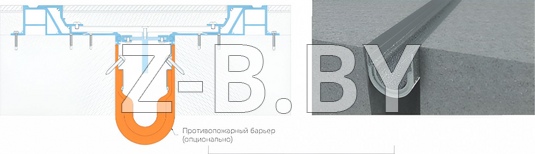

Использование противопожарного барьера с рейтингом огнестойкости до EI 240

Деформационный профиль Dewmark Standart SV 32

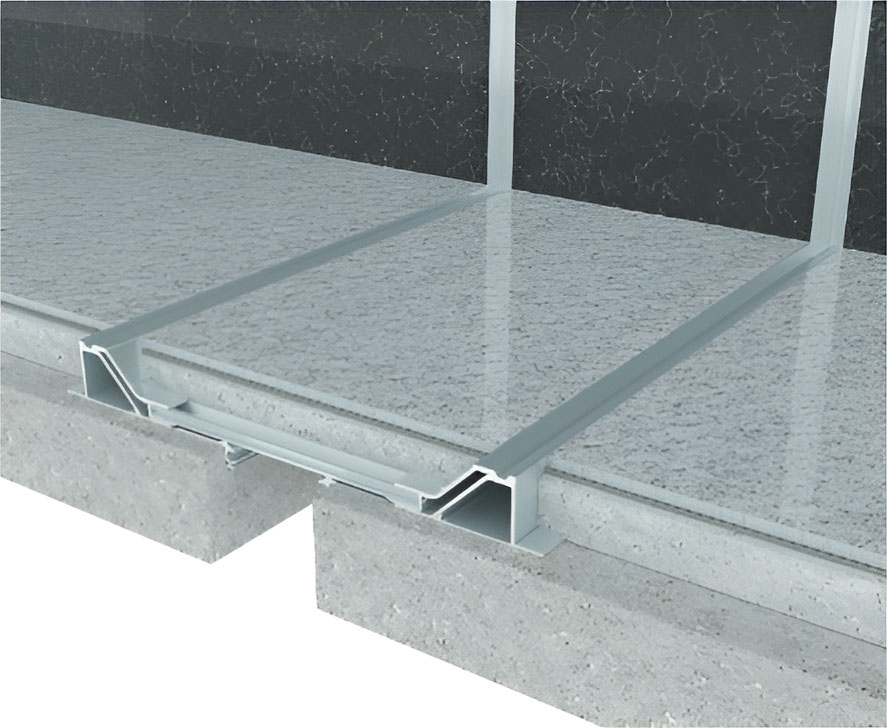

ПЕРЕХОД С ПОЛА НА СТЕНУ

Деформационный профиль Dewmark Standart SV 32

Профиль Dewmark Standart SV 26 может применяться вместе с профилем для стен Dewmark Wall AV 26, что обеспечивает аккуратный, бесшовный переход от пола к стене, придавая деформационному шву дополнительную эстетичность
