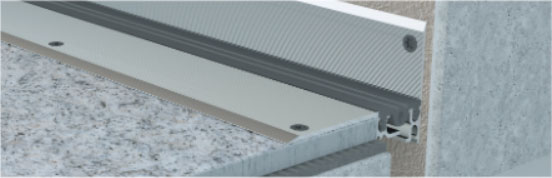

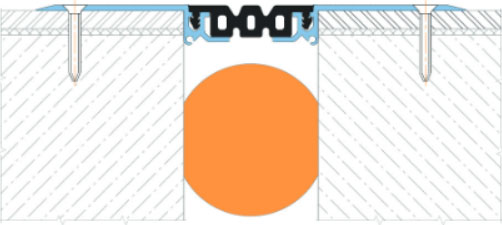

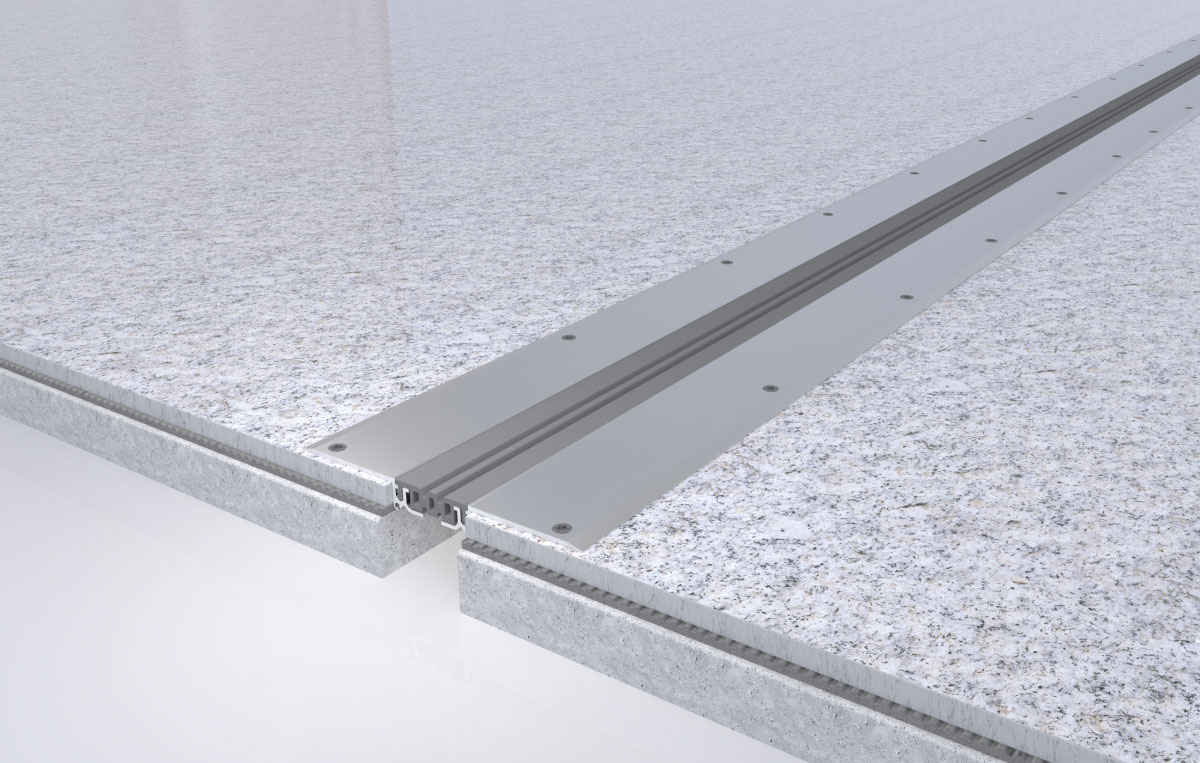

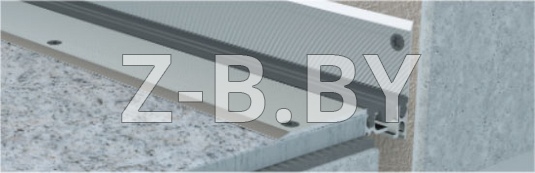

Деформационный профиль для пола Dewmark Standart SV 22 – накладное решение для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 25 до 100 мм, видимой ширине от 150 до 225 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

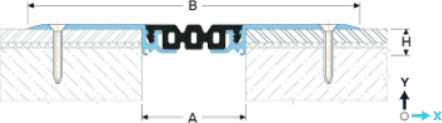

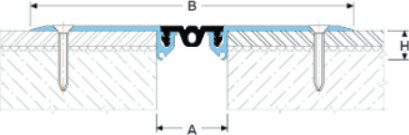

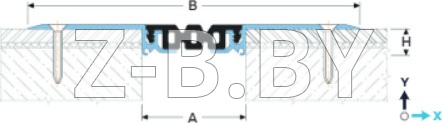

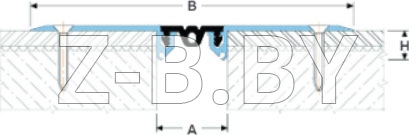

ОБОЗНАЧЕНИЯ Dewmark Standart SV 22:
A — номинальная ширина шва;
B — видимая ширина;
H — монтажная высота;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 22
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Mx | My |  |  |  |  | |
| SV 22/25 | 25 | 150 | 15 | 4 (+2/-2) | 4 (+2/-2) | 301,2 | — | — | — |
| SV 22/30 | 30 | 155 | 15 | 6 (+3/-3) | 6 (+3/-3) | 301,2 | — | — | — |
| SV 22/35 | 35 | 160 | 15 | 10 (+5/-5) | 10 (+5/-5) | 301,2 | — | — | — |
| SV 22/45 | 45 | 170 | 15 | 12 (+6/-6) | 12 (+6/-6) | 301,2 | — | — | — |
| SV 22/50 | 50 | 175 | 15 | 16 (+8/-8) | 16 (+8/-8) | 301,2 | — | — | — |
| SV 22/55 | 55 | 180 | 15 | 20 (+10/-10) | 20 (+10/-10) | 301,2 | — | — | — |
| SV 22/70 | 70 | 195 | 15 | 24 (+10/-14) | 24 (+10/-14) | 301,2 | — | — | — |
| SV 22/100 | 100 | 225 | 15 | 30 (+14/-16) | 30 (+15/-15) | 301,2 | — | — | — |
1 Не для постоянного использования (требуется согласование) - высокие нагрузки могут привести к срезу зенковки и поломке профиля.
2 Не рекомендуется высокая интенсивность движения, выбирайте профили из серий DEWMARK Heavy, Hydro или Metall.
3 Не рекомендуется использовать профиль на открытом солнечном свете и при возможных больших колебаниях температуры из-за большой разницы в коэффициентах теплового расширения между бетоном и алюминием.

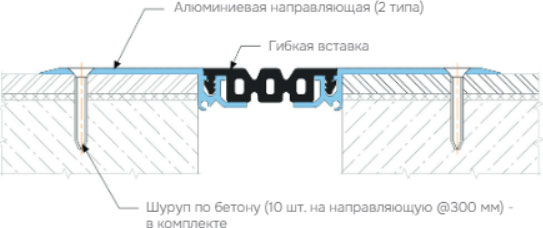

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет6 |
|
5 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
6 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

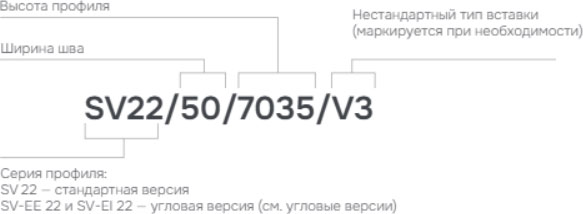

МАРКИРОВКА

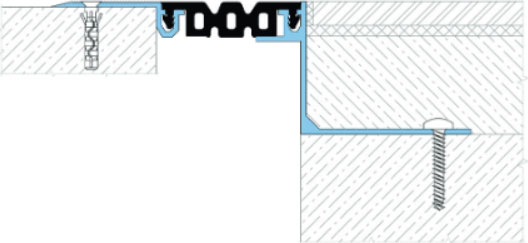

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию для примыкания Пол-Стена (шов вдоль стены).
Эти профили имеют следующие обозначения:
- Для внешней версии "ЕЕ": SV-EE;
- Для внутренней версии "EI": SV-EI (только для швов шириной от 45мм)
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•
Использование специальной гидроленты для гидроизоляции деформационного шва.
• •
Использование противопожарного барьера с рейтингом огнестойкости до EI 240.
• • •
Накладно-закладной тип профиля (SV 21-22)
Пример: SV 21-22/50/50/9005
ТИПЫ ВСТАВОК
СТАНДАРТНЫЕ
НЕ СТАНДАРТНЫЕ
|
Плоская вставка |
Вставка выступающая на 3 мм |
|
Вставка выступающая на 5 мм |
