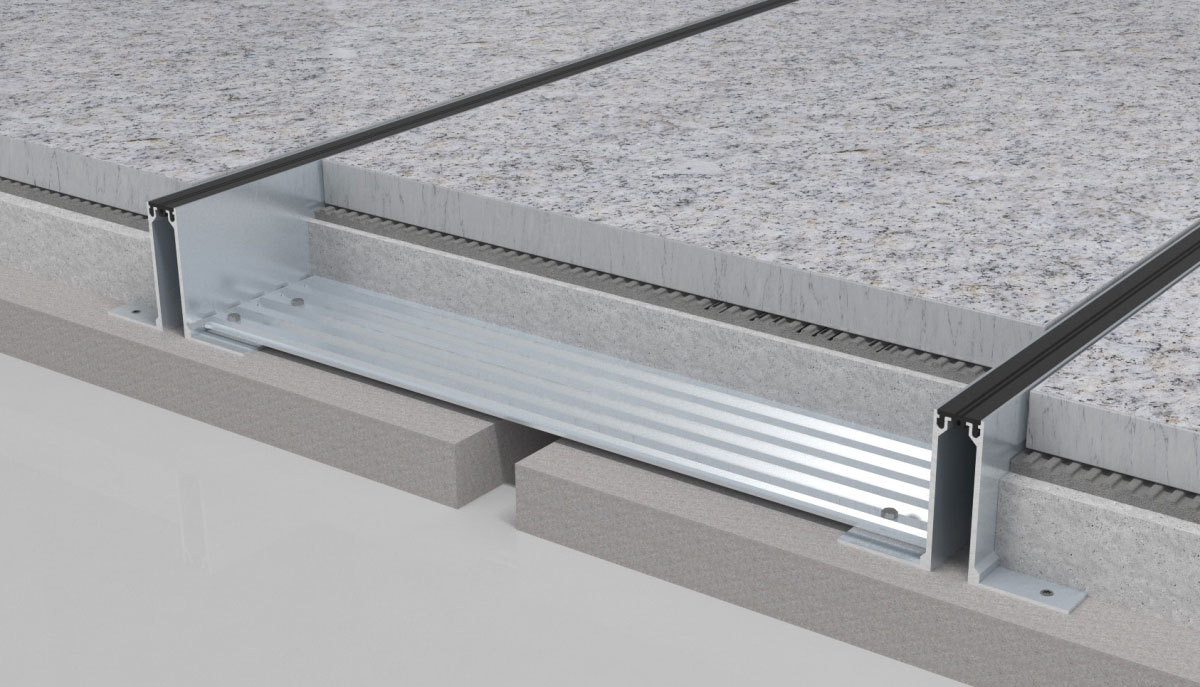

Деформационный профиль для пола Dewmark Standart SV double 21 – закладное решение с двумя вставками для компенсации деформаций напольных покрытий
Профиль обеспечивает надежную защиту от нагрузок при ширине шва от 50 до 500 мм, видимой ширине от 25 до 100 мм, глубине шва от 30 до 100 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

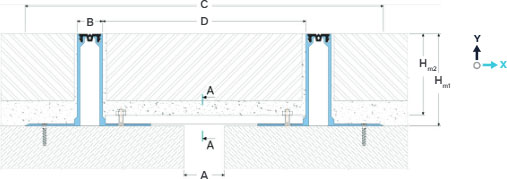

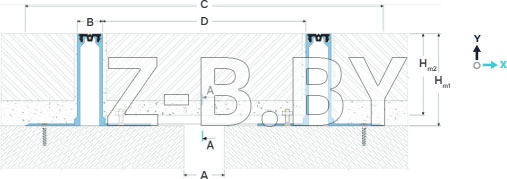

ОБОЗНАЧЕНИЯ Dewmark Standart SV double 21:
A — номинальная ширина шва;
B — видимая ширина;
С — полная ширина (посадочное место);
D — ширина внутренней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV double 21
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | B4 | C2 | D2 | ...=Hm1 | Hm2 | Mx4 | My |  |  |  |  | |
| SV Double 21/50-254/...5 | 50 | 25,30,35,40,50,55,70,100 | 4102 | 2102 | 30,50,70,80,100, h6 | Hm2=Hm1-15 | 9 (+3/-6)4 | 10 (+5/-5) | 50 | — | — | — |
| SV Double 21/80-254/...5 | 80 | 4402 | 2402 | 9 (+3/-6)4 | 10 (+5/-5) | 50 | — | — | — | |||
| SV Double 21/100-254/...5 | 100 | 4602 | 2602 | 9 (+3/-6)4 | 10 (+5/-5) | 50 | — | — | — | |||
| SV Double 21/150-254/...5 | 150 | 5102 | 3102 | 9 (+3/-6)4 | 10 (+5/-5) | 50 | — | — | — | |||
| SV Double 21/200-254/...5 | 200 | 5602 | 3602 | 9 (+3/-6)4 | 10 (+5/-5) | 50 | — | — | — | |||
| SV Double 21/250-254/...5 | 2503 | 6102 | 4102 | 9 (+3/-6)4 | 10 (+5/-5) | 503 | — | — | — | |||
| SV Double 21/300-254/...5 | 3003 | 6602 | 4602 | 9 (+3/-6)4 | 10 (+5/-5) | 503 | — | — | — | |||
| SV Double 21/400-254/...5 | 4003 | 7602 | 5602 | 9 (+3/-6)4 | 10 (+5/-5) | 503 | — | — | — | |||
| SV Double 21/500-254/...5 | 5003 | 8602 | 6602 | 9 (+3/-6)4 | 10 (+5/-5) | 503 | — | — | — | |||
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 50 до 1000 мм.
2 Ширина средней части может быть изменена в большую сторону для обеспечения монтажа финишного покрытия. При этом также изменяется значение «С».
3 Для швов шириной более 250 мм, подверженных нагрузкам, рекомендуется усилить стяжку, а также заказать специальные арматурные стержни, вставляемые в гофрированную опорную плиту. Запрашивайте детали.
4 Профиль может быть оснащен вставками различной ширины для различных деформаций (Мх) (см. «Стандартные типы вставок» или запросите дополнительную информацию).
5 ... - Стандартная высота установки профиля Нm.
6 Профиль может быть изготовлен на любую высоту «h» от 50 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
5 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
6 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

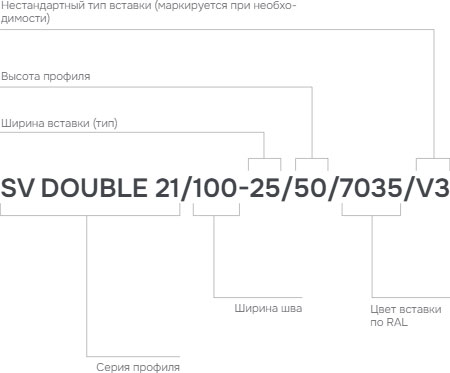

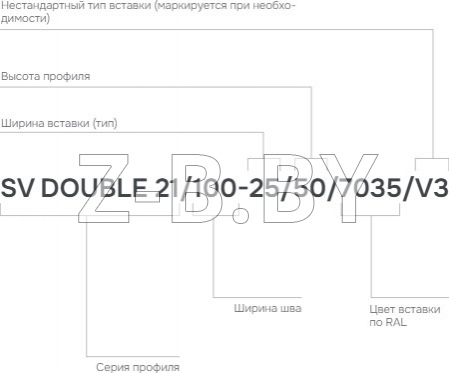

МАРКИРОВКА
