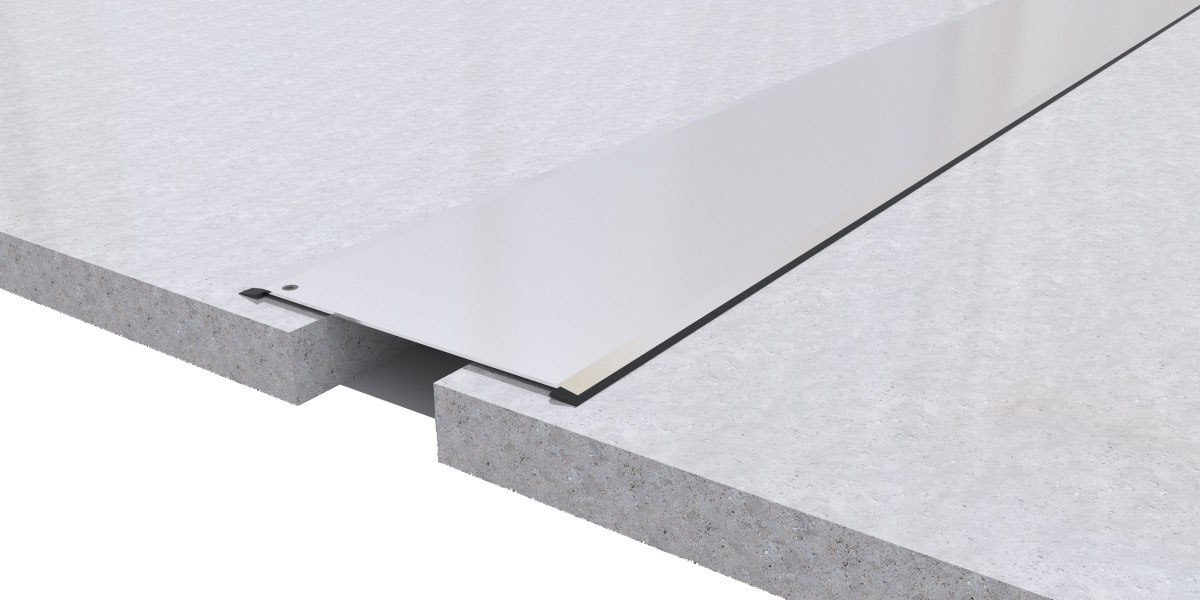

Деформационный профиль для пола Dewmark Standart SV 16 – накладное решение для защиты половых покрытий от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 10 до 200 мм, высоте профиля от 5 до 8 мм и видимой ширине от 70 до 300 мм

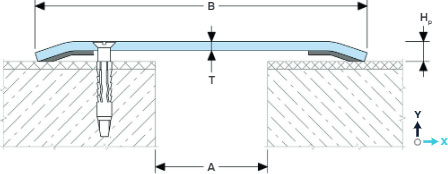

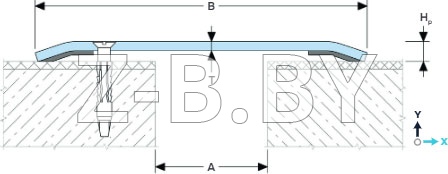

ОБОЗНАЧЕНИЯ Dewmark Standart SV 16:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
T — толщина;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 16
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | ||||
|---|---|---|---|---|---|---|---|
| A1 | B | Hp | M1 | M2 | |||
| Прямая версия (пол-пол) | |||||||
| SV 16/70 | 10-15 | 70 | 5 | 20 (+5/-15) | — | — | пешеходные |
| SV 16/100 | 20-35 | 100 | 5 | 42 (+7/-35) | — | — | пешеходные |
| SV 16/120 | 40-50 | 120 | 5 | 60 (+10/-50) | — | — | пешеходные |
| SV 16/150 | 50-75 | 150 | 5 | 90 (+15/-75) | — | — | пешеходные |
| SV 16/200 | 80-120 | 200 | 5 | 140 (+20/-120) | — | — | пешеходные |
| SV 16/250 | 120-165 | 250 | 5 | 100 (+25/-165) | — | — | пешеходные |
| SV 16/300 | 170-200 | 300 | 5 | 150 (+40/-130) | — | — | пешеходные |
1 Максимально допустимые деформации указаны для наибольшей ширины деформационного шва. При использовании профиля с другой шириной деформационного шва «А» величина деформаций изменяется пропорционально. Например, для профиля SV 16/150 с шириной шва 60 мм деформации составят 90 (+30/-60).
2 Вертикальные деформации не рекомендуются.

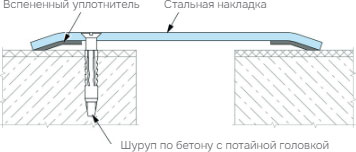

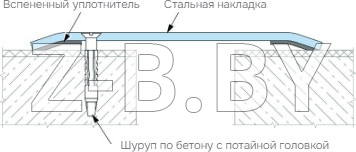

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Профиль изготавливается на заказ из различных материалов на выбор.
| Материал | Сталь Ст3 (1.0038) | AISI 304 (1.4301) | AISI 430 (1.4016) |
|---|---|---|---|
| Обозначение профиля | BS-XXXX ХХХХ – цвет RAL |
SS304-XX XX – поверхность стали2 |
SS430-XX XX – поверхность стали3 |
| Прочность, МПа | σb = 360 - 510 | σb = 515 | σb = 450 |
| Допуски | EN 1090-2 | EN 1090-2 | EN 1090-2 |
| Длина, м | 3,0 | 3,0 | 3,0 |
| Обработка | Монтажные отверстия | Монтажные отверстия | Монтажные отверстия |
| Крепеж | В комплекте (Шурупы по бетону Rawlplug R-LX-5x50-CS) | Шлиф./Полированный3 | Шлиф./Полированный3 |
4 Порошковая окраска в любой цвет по шкале RAL (обратите внимание, что гарантия не распространяется на порошковую окраску из-за возможного истирания в результате движения транспорта и пешеходов).

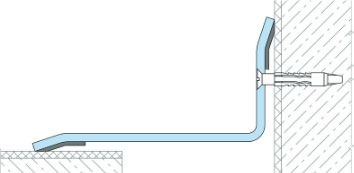

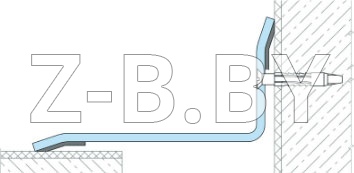

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую вер-сию пол-стена (шов вдоль стены). Данные профили имеют индекс AV-E.
Пример: SV-E 16/100(SS304)
