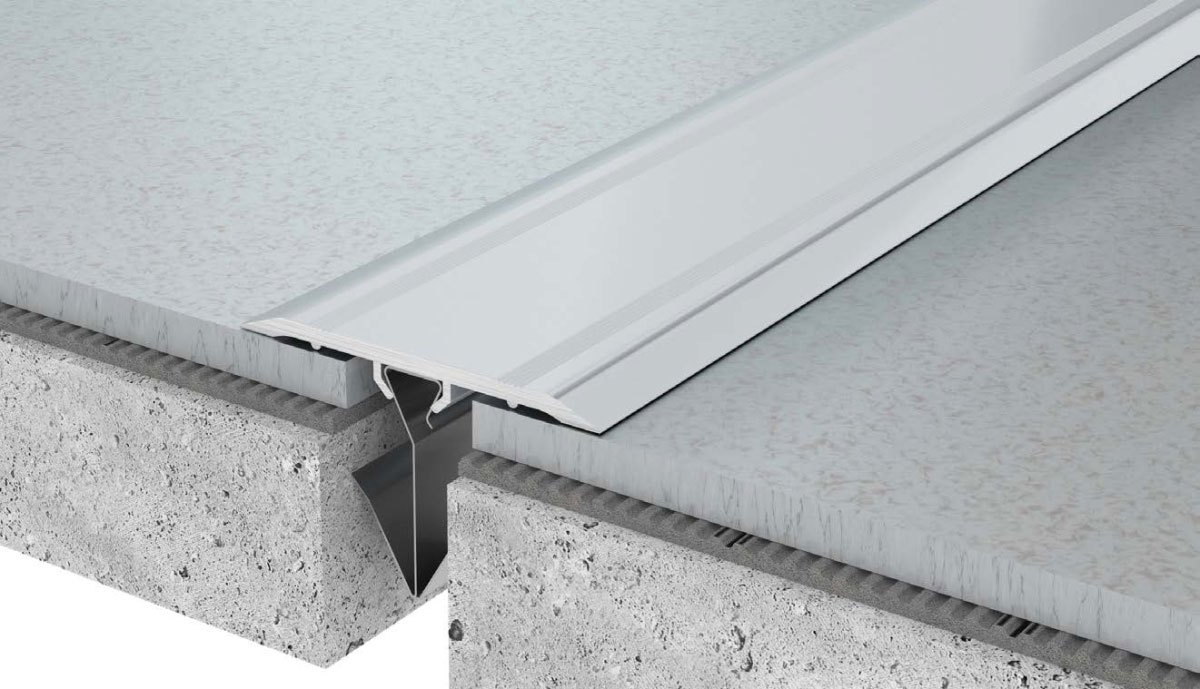

Деформационный профиль для пола Dewmark Standart SV 13 – накладное решение для защиты половых покрытий от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 25 до 60 мм, высоте профиля 4 мм, видимой ширине от 70 до 150 мм и глубине шва 50 мм

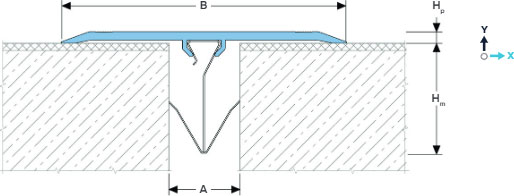

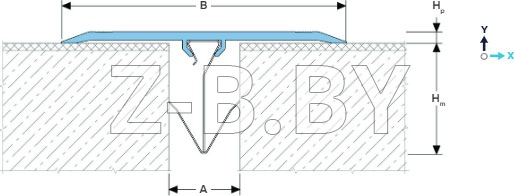

ОБОЗНАЧЕНИЯ Dewmark Standart SV 13:
A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Hp — высота профиля;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Standart SV 13
| Профиль | Размеры, мм | Деформации, мм | Допустимые нагрузки (кН) | |||||
|---|---|---|---|---|---|---|---|---|
| A1 | B | Hp | Hm | M1 | M2 | M3 | ||
| SV 13/70/S | 25 | 70 | 4 | 50 | 20 (+10/-10) | 6 (+3/-3) | пешеходные | |
| SV 13/70/L | 50 | 70 | 4 | 50 | 30 (+10/-20) | 6 (+3/-3) | пешеходные | |
| SV 13/100/S | 25 | 100 | 4 | 50 | 20 (+10/-10) | 10 (+5/-5) | пешеходные | |
| SV 13/100/L | 60 | 100 | 4 | 50 | 40 (+20/-20) | 10 (+5/-5) | пешеходные | |
| SV 13/120/L | 60 | 120 | 4 | 50 | 40 (+20/-20) | 12 (+6/-6) | пешеходные | |
| SV 13/150/L | 60 | 150 | 4 | 50 | 40 (+20/-20) | 14 (+7/-7) | пешеходные | |
1 Указана номинальная средняя ширина деформационного шва при использовании соответствующего типа крепежа (S или L).
Вы можете использовать профиль для ширины шва в любом диапазоне крепежной клипсы:
- «S-клипса» - от 15 до 35 мм;
- «L-клипса» - от 40 до 80 мм.
При этом, использование профиля не допускается, если значение суммы перемещения и ширины соединения превышает допустимый диапазон крепежной клипсы.

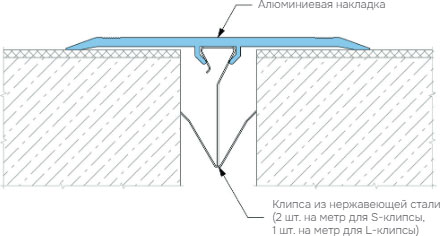

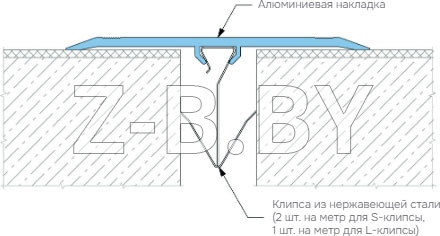

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАКЛАДКА
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия На заказ: порошковая окраска в цвета по RAL или анодирование в
различные цвета (запрашивайте
детали)
|
| Крепеж | В комплекте (клипса из нерж. стали) |
