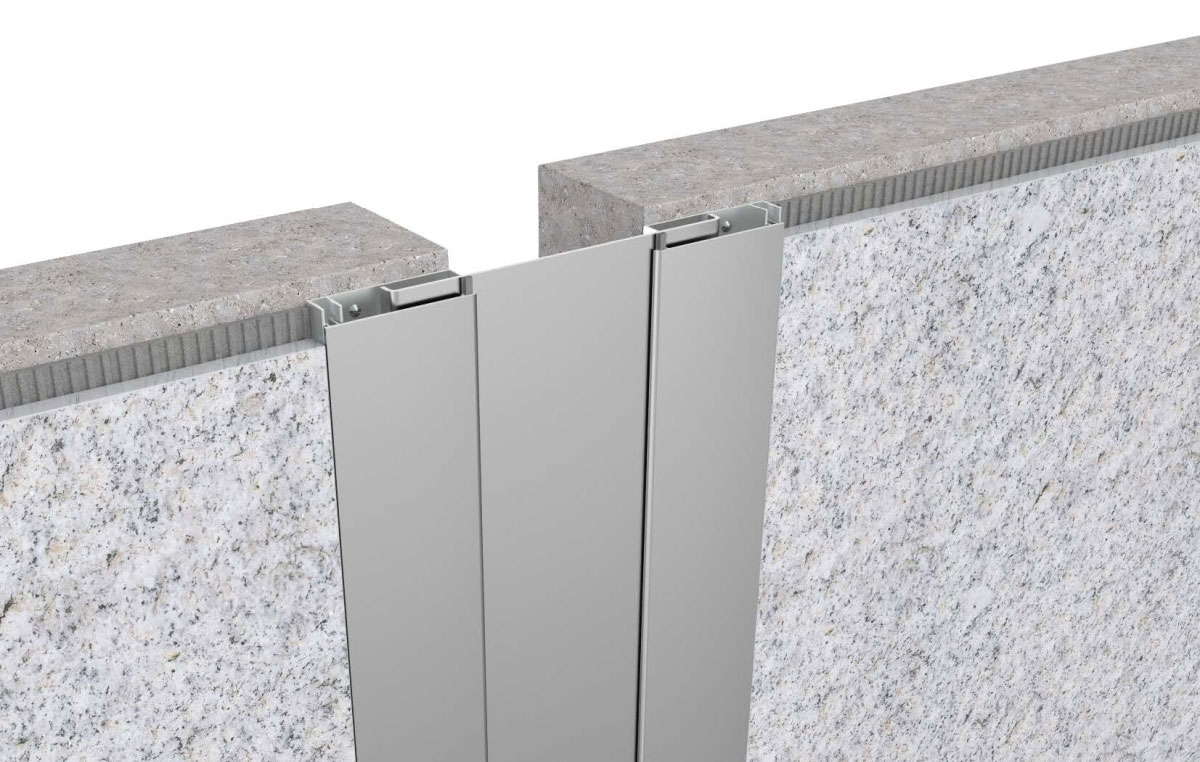

Деформационный профиль Dewmark Wall AV 34 – закладное решение для компенсации стеновых деформаций
Профиль обеспечивает защиту от нагрузок при ширине шва от 50 до 300 мм, высоте профиля 15 мм и видимой ширине от 175 до 450 мм

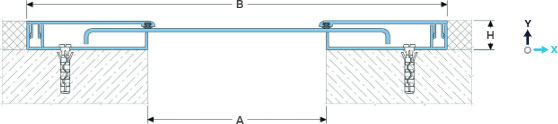

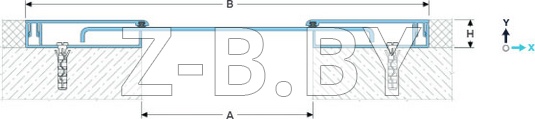

ОБОЗНАЧЕНИЯ Dewmark Wall AV 34:
A — номинальная ширина шва;
B — полная ширина;
H — монтажная высота;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 34
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A1 | B | H | Mx | My | |
| AV 34/50/15 | 50 | 175 | 15 | 100 (+50/-50) | 20 (+10/-10) |
| AV 34/75/15 | 75 | 200 | 15 | 100 (+50/-50) | 24 (+12/-12) |
| AV 34/100/15 | 100 | 225 | 15 | 100 (+50/-50) | 30 (+15/-15) |
| AV 34/125/15 | 125 | 250 | 15 | 100 (+50/-50) | 34 (+17/-17) |
| AV 34/150/15 | 150 | 275 | 15 | 100 (+50/-50) | 40 (+20/-20) |
| AV 34/200/15 | 200 | 325 | 15 | 100 (+50/-50) | 50 (+25/-25) |
| AV 34/250/15 | 250 | 400 | 15 | 100 (+50/-50) | 60 (+30/-30) |
| AV 34/300/15 | 300 | 450 | 15 | 100 (+50/-50) | 80 (+40/-40) |
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен на необходимую ширину шва от 20 до 500 мм
2 ПРИМЕЧАНИЕ! Не рекомендуется устанавливать профили на бетонных фасадах домов, под открытыми лучами солнца из-за различных коэффициентов теплового расширения алюминия и бетона (запрашивайте детали).
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия На заказ: порошковая окраска в цвета по RAL или анодирование в
различные цвета (запрашивайте
детали)
|
МАРКИРОВКА

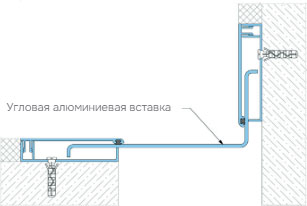

УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию пол-сте-на (шов вдоль стены). Данные профили имеют индекс AV-E.
Пример: AV-E 34/100/15

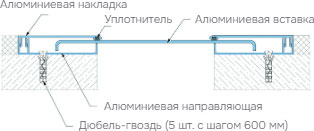

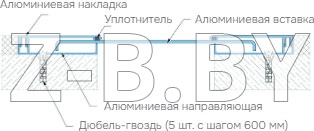

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ВИД

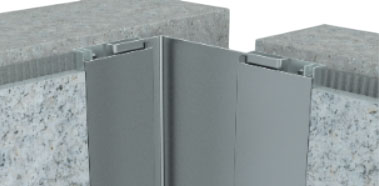

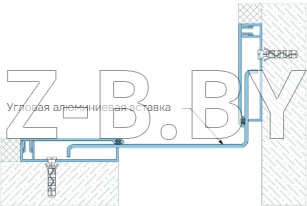

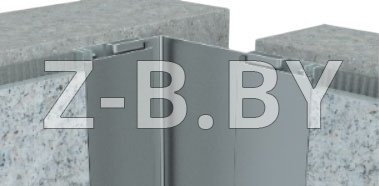

УГЛОВОЙ ПРОФИЛЬ

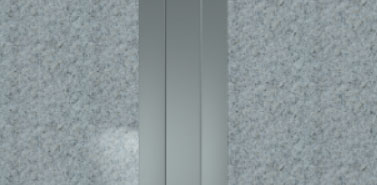

ВИД СВЕРХУ

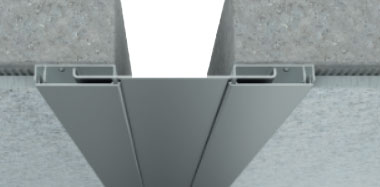

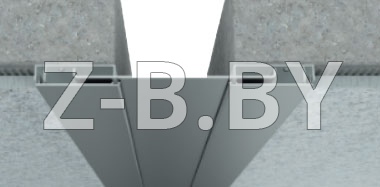

ВИД СНИЗУ (ПОТОЛОК)
