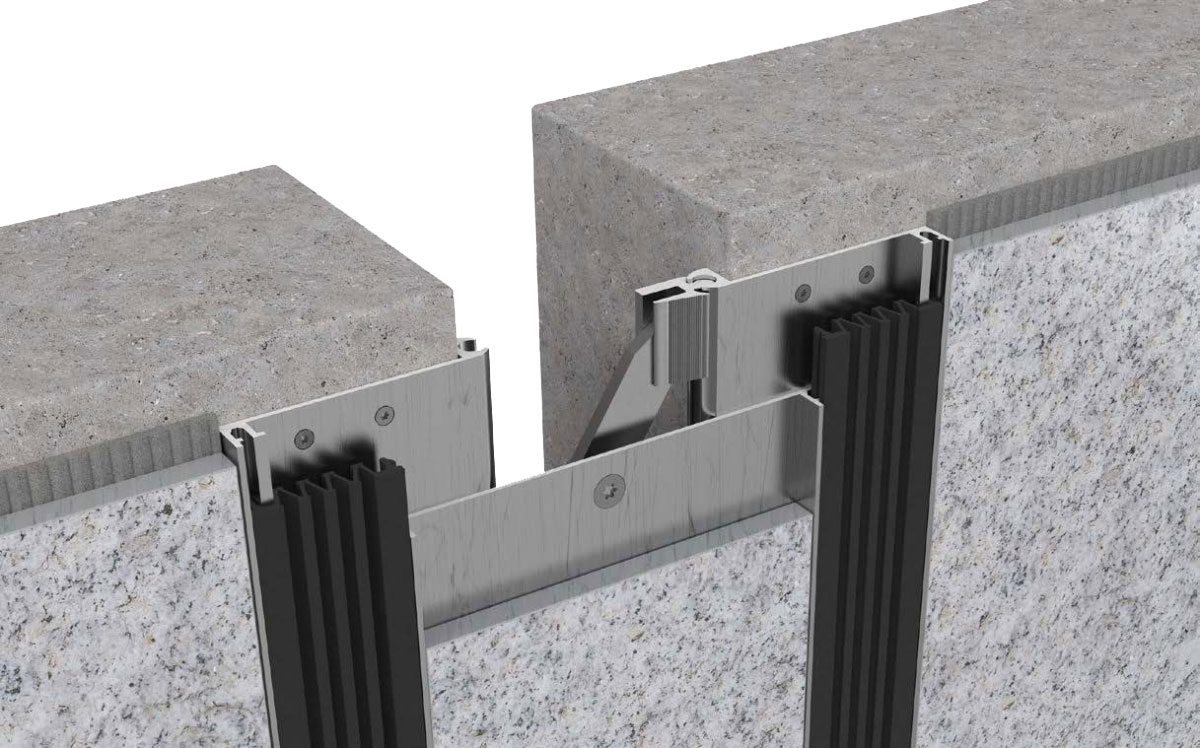

Деформационный профиль Dewmark Wall AV 22 – закладное решение для защиты стен от деформаций с увеличенной видимой шириной

Профиль обеспечивает компенсацию нагрузок при ширине шва от 50 до 300 мм, высоте профиля 45 мм, видимой ширине от 210 до 580 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

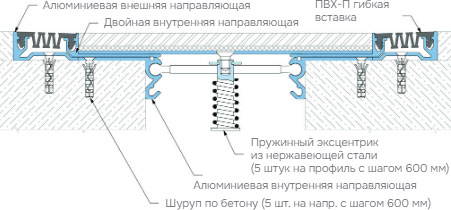

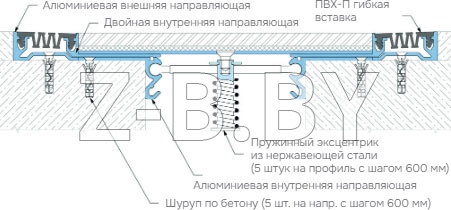

Деформационный профиль Dewmark Wall AV 22

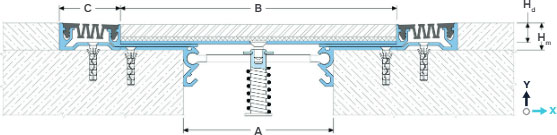

ОБОЗНАЧЕНИЯ Dewmark Wall AV 22:

Деформационный профиль Dewmark Wall AV 22

A — номинальная ширина шва;
B — ширина внутренней части;
С — видимая часть;
H_m — монтажная высота;
H_d — глубина внутренней части;
M_x — горизонт. деформации;
M_y — деформации по оси Y.

ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 22

Профиль Dewmark Wall AV 22

Профиль	Размеры, мм					Деформации, мм
Профиль	A¹	B²	C³	H_d	H_m	M_x	M_y
AV 22/50/18	50	130	40 / 50 / 80 / 100	12	18	До 50 (+25/-25)	20 (+10/-10)
AV 22/75/18	75	155	40 / 50 / 80 / 100	12	18	До 80 (+50/-40)	20 (+10/-10)
AV 22/100/18	100	180	40 / 50 / 80 / 100	12	18	До 100 (+50/-50)	20 (+10/-10)
AV 22/150/18	150	230	40 / 50 / 80 / 100	12	18	До 150 (+75/-75)	20 (+10/-10)
AV 22/200/18	200	280	40 / 50 / 80 / 100	12	18	До 200 (+100/-100)	20 (+10/-10)
AV 22/250/18	250	330	40 / 50 / 80 / 100	12	18	До 250 (+125/-125)	20 (+10/-10)
AV 22/300/18	300	380	40 / 50 / 80 / 100	12	18	До 300 (+150/-150)	20 (+10/-10)

¹ А - профиль может быть изготовлен на любую ширину шва от 50 мм (запрашивайте детали).

² Ширина внутренней части может быть изменена по запросу, например для установки плитки определенной ширины без ее подреза.

³ Ширина зависит от типа применяемой вставки.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Направляющая

НАПРАВЛЯЮЩАЯ

Материал	Алюминий EN AW 6063 T66
Прочность, МПа	σ_s = 250
Допуски	ГОСТ 22233-2018
Длина, м	3,0
Обработка	Монтажные отверстия
Покрытие	Без покрытия
