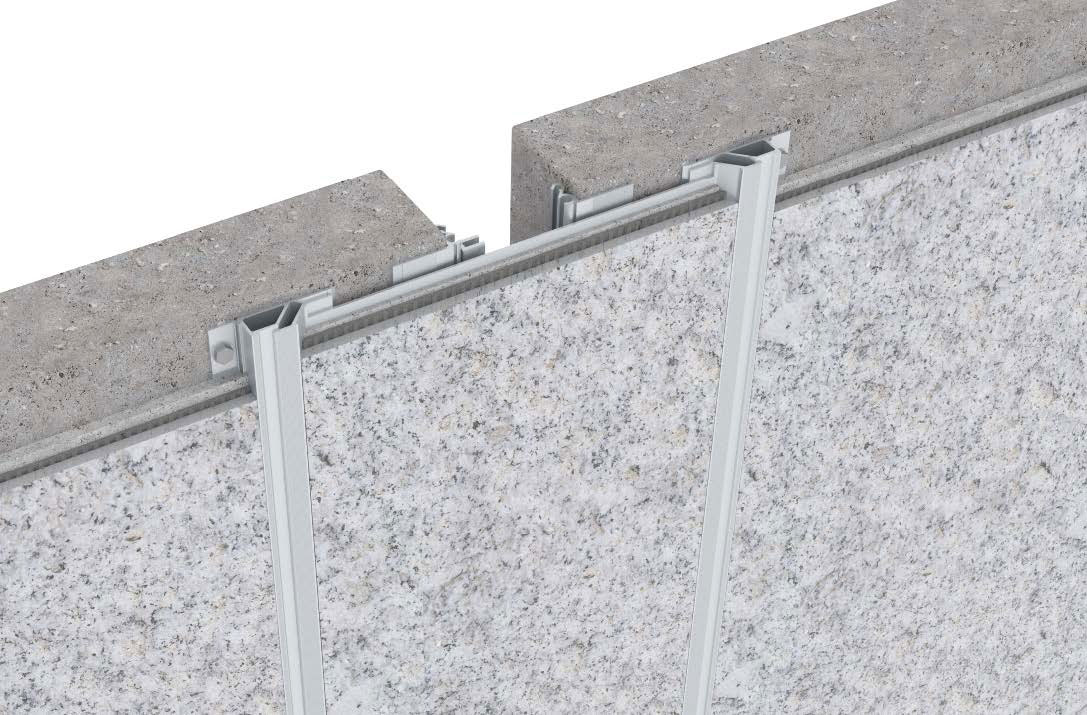

Деформационный профиль Dewmark Wall AV 26 – накладное решение для защиты стен от деформаций с увеличенными параметрами
Профиль обеспечивает компенсацию нагрузок при ширине шва от 290 до 640 мм, высоте профиля 18 мм и видимой ширине от 354 до 809 мм

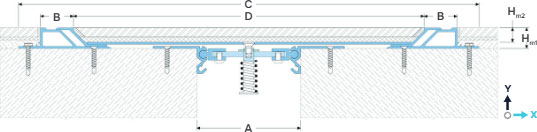

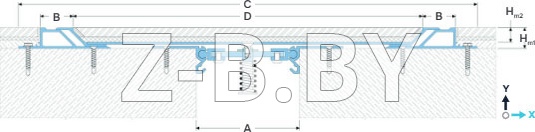

ОБОЗНАЧЕНИЯ Dewmark Wall AV 26:
A — номинальная ширина шва;
B — видимая ширина;
C — полная ширина (мин. посадочное место);
D — ширина внутренней части;
Hm1 — монтажная высота;
Hm2 — глубина внутренней части;
Ms — сейсмические деформации;
Mx — горизонт. деформации;
My — вертикал. деформации.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 26
| Профиль | Размеры, мм | Деформации, мм | ||||||
|---|---|---|---|---|---|---|---|---|
| A1 | B | C | D4 | Hm1 / Hm2 | Mx3 | Mr | Mi | |
| AV 26/50/18 | 50 | 32 | 395 | 2902 | 18 / 12 | 50 (±25) | 24 (±12) | 10 (±5) |
| AV 26/75/18 | 75 | 32 | 420 | 3152 | 18 / 12 | 80 (±40) | 24 (±12) | 10 (±5) |
| AV 26/100/18 | 100 | 32 | 445 | 3402 | 18 / 12 | 100 (±50) | 24 (±12) | 14 (±7) |
| AV 26/150/18 | 150 | 32 | 495 | 3902 | 18 / 12 | 150 (±75) | 24 (±12) | 14 (±7) |
| AV 26/200/18 | 200 | 32 | 545 | 4402 | 18 / 12 | 200 (±100) | 24 (±12) | 14 (±7) |
| AV 26/250/18 | 2504 | 32 | 595 | 4902 | 18 / 12 | 250 (±125) | 24 (±12) | 20 (±10) |
| AV 26/300/18 | 3004 | 32 | 645 | 5402 | 18 / 12 | 300 (±150) | 24 (±12) | 20 (±10) |
| AV 26/400/18 | 4004 | 32 | 745 | 6402 | 18 / 12 | 400 (±200) | 24 (±12) | 20 (±10) |
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен для необходимой ширины от 50 до 1000 мм.
2 Ширина средней части может быть изменена в большую сторону для обеспечения монтажа финишного покрытия. При этом также изменяется значение «С».
3 Mx - допустимые деформации, возникающие при сейсмической активности.
4 Все данные приведены при сопряжении профиля с напольным профилем Dewmark Standart SV 32 для создания единой переходной зоны и видимой части профиля.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Профиль
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Допуски | ГОСТ 22233-2018 |
| Прочность, МПа | σb = 250 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Крепеж | В комплекте (шурупы по бетону Rawlplug) |
| Покрытие | Без покрытия |

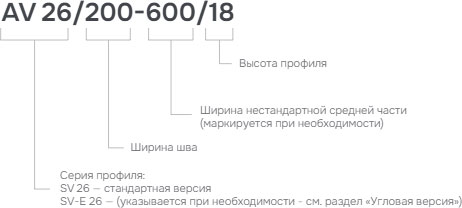

МАРКИРОВКА

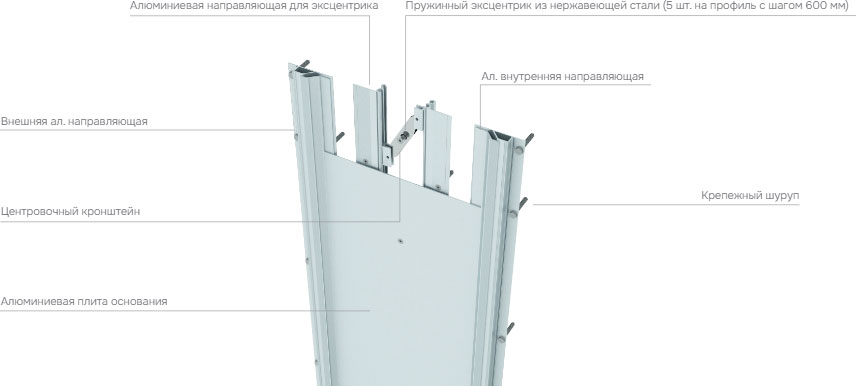

КОМПЛЕКТАЦИЯ ПРОФИЛЯ

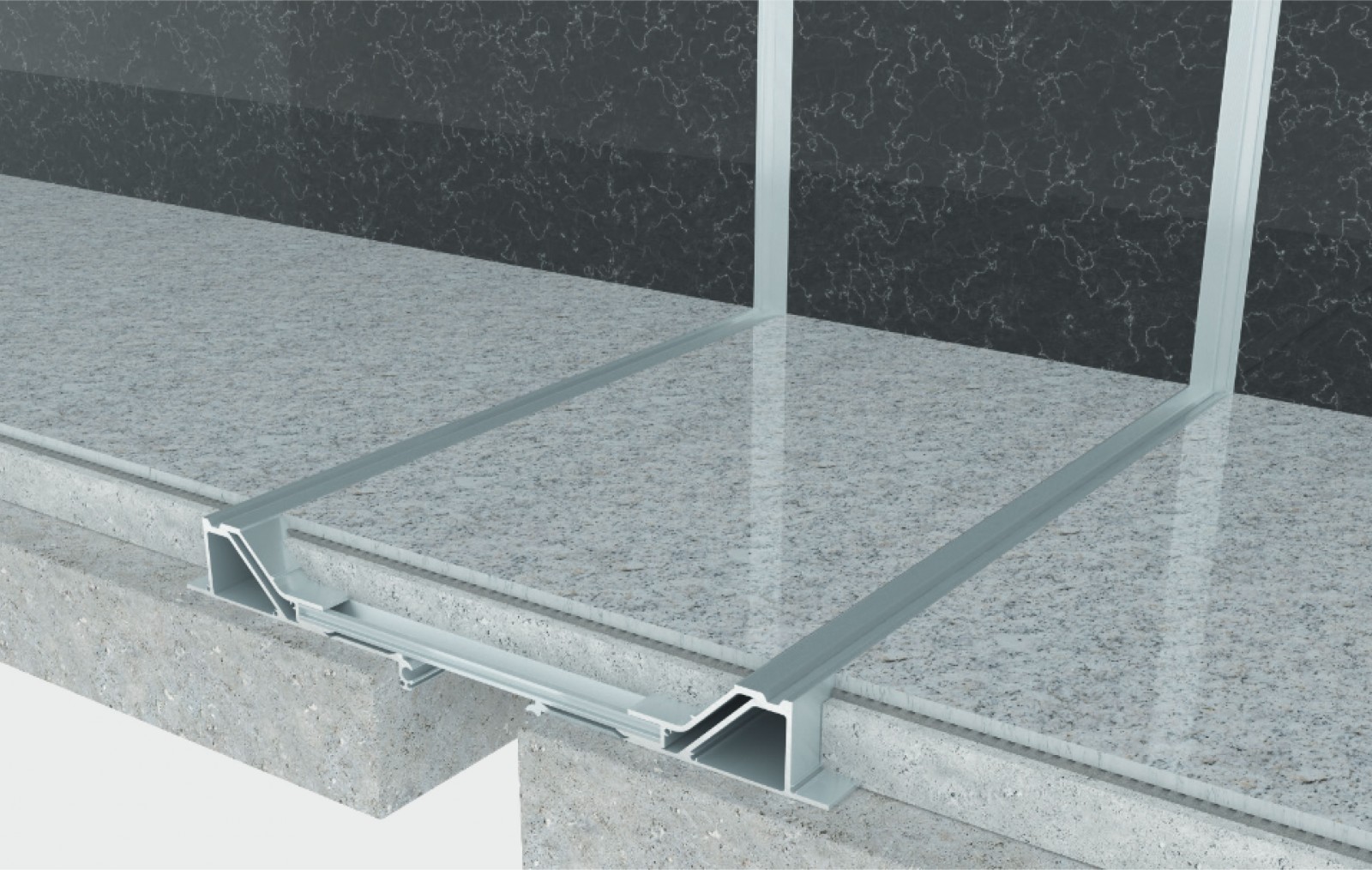

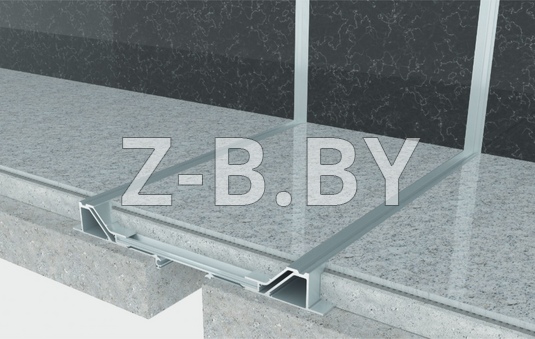

ПЕРЕХОД С ПОЛА НА СТЕНУ (С DEWMARK STANDART SV 32)
