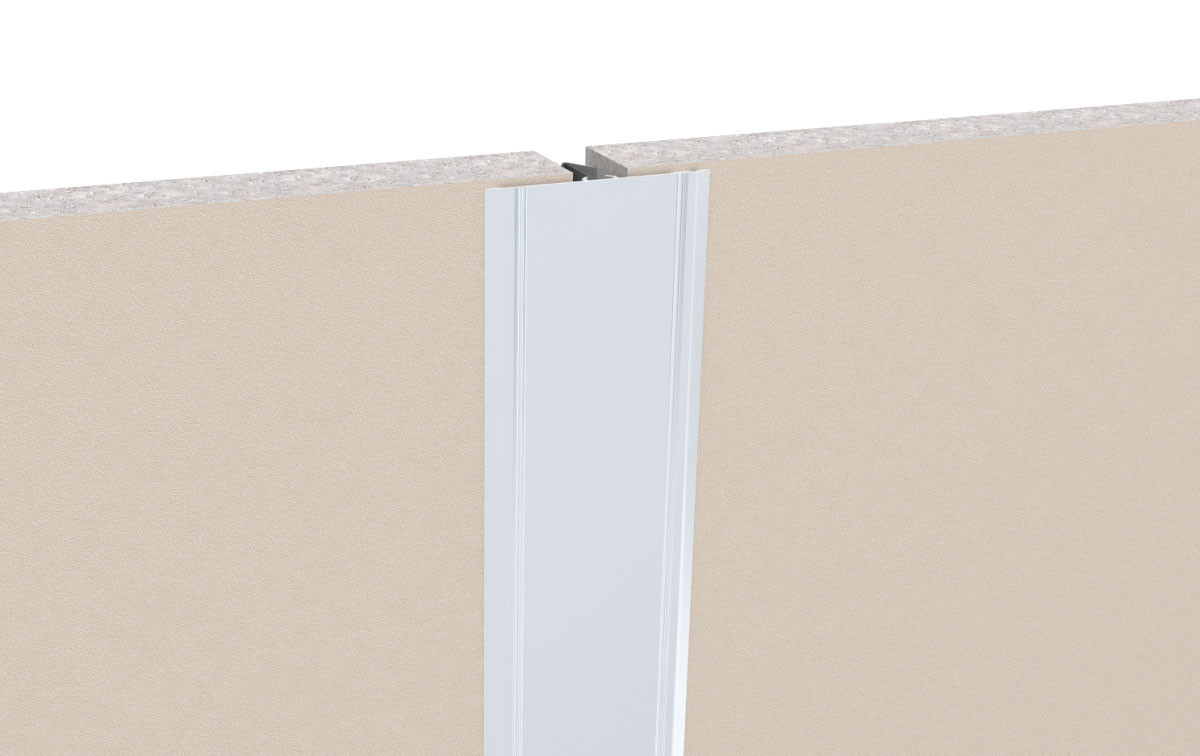

Деформационный профиль Dewmark Wall AV 13 – инновационное накладное решение для компенсации деформаций в стеновых конструкциях. Профиль оснащен пружинным зажимом из нержавеющей стали, что обеспечивает надежное крепление и долговечность эксплуатации.
Ключевые характеристики:
Ключевые характеристики:

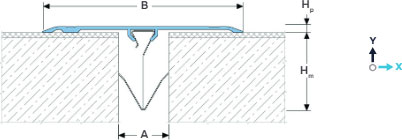

ОБОЗНАЧЕНИЯ Dewmark Wall AV 13:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
Hm — монтажная высот;
Mx — горизонт. деформации;
My — гдеформации по оси Y.
| Профиль | Тип на-кладки2 | Размеры, мм | Деформации, мм | ||||
|---|---|---|---|---|---|---|---|
| A1 | B | Ho | Hn | M11 | M3 | ||
| AV 13/70 | AL / SS / BR | 15-35 | 70 | 4 | 40 | 30 (+15/-15) | 10 (+5/-5) |
| AV 13/70 | AL / SS / BR | 40-60 | 70 | 4 | 60 | 60 (+20/-40) | 20 (+10/10) |
| AV 13/100 | AL / SS / BR | 15-35 | 100 | 4 | 40 | 30 (+15/-15) | 10 (+5/-5) |
| AV 13/100 | AL / SS / BR | 40-80 | 100 | 4 | 60 | 80 (+20/-60) | 20 (+10/10) |
| AV 13/120 | AL / SS / BR | 15-35 | 120 | 4 | 40 | 30 (+15/-15) | 10 (+5/-5) |
| AV 13/120 | AL / SS / BR | 40-80 | 120 | 4 | 60 | 80 (+20/-60) | 20 (+10/10) |
1 Данные указаны для номинальной ширины шва.
2 Профиль доступен в нескольких вариантах отделки. См. разделы «Покрытие» и «Комплектация профиля»

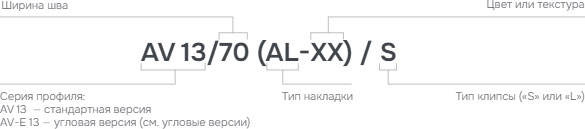

МАРКИРОВКА Dewmark Wall AV 13

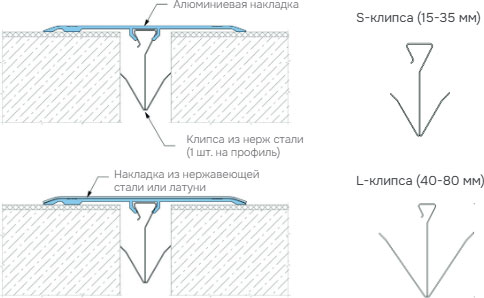

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
| ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 13 | |
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Допуски | ГОСТ 22233-2018 |
| Прочность, МПа | σs = 250 |
| Длина, м | 3,0 |
| Обработка | - |
| Крепеж | В комплекте (пружинный зажим из нержавеющей стали) |
| Покрытие | Для Алюминия (AL):
- без покрытия (MF)
- анодированный (AN)
Для нержавеющей стали (SS):
- см. «Варианты финишных
покрытий»
Для Латуни (BR):
- запрашивайте дополнительную
информацию.
На заказ: порошковая окраска в цвета
по RAL или цветное анодирование
|

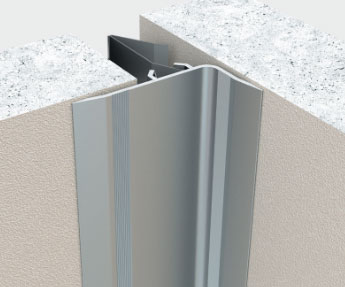

УГЛОВАЯ ВЕРСИЯ Dewmark Wall AV 13
