Деформационный профиль Dewmark Wall AV 27 – накладное решение для компенсации стеновых деформаций с увеличенной высотой
Профиль обеспечивает защиту от нагрузок при высоте профиля 50 мм, видимой ширине от 105 до 605 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

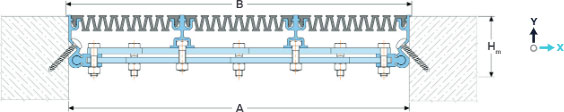

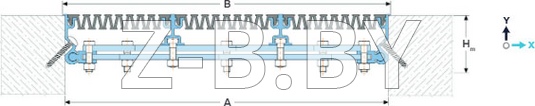

ОБОЗНАЧЕНИЯ Dewmark Wall AV 27:
A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 27
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A1 | B | Hm | Mx | My | |
| AV 27/100-E | 100 | 105 | 50 | 100 (+50/-50) | 80 (+40/-40) |
| AV 27/150-E | 150 | 155 | 50 | 175 (+75/-100) | 100 (+50/-50) |
| AV 27/200-E | 200 | 205 | 50 | 225 (+100/-125) | 150 (+75/-75) |
| AV 27/250-E | 250 | 255 | 50 | 300 (+125/-175) | 200 (+100/-100) |
| AV 27/300-P | 300 | 305 | 50 | 350 (+150/-200) | 200 (+100/-100) |
| AV 27/400-P | 400 | 405 | 50 | 500 (+200/-300) | 250 (+125/-125) |
| AV 27/500-P | 500 | 505 | 50 | 650 (+250/-400) | 250 (+125/-125) |
| AV 27/600-P | 600 | 605 | 50 | 800 (+300/-500) | 300 (+150/-150) |
1 Показана стандартная ширина деформационного шва. Профиль может быть изготовлен для необходимой ширины шва от 100 до 1000 мм.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
КОМПЛЕКТАЦИЯ ПРОФИЛЯ

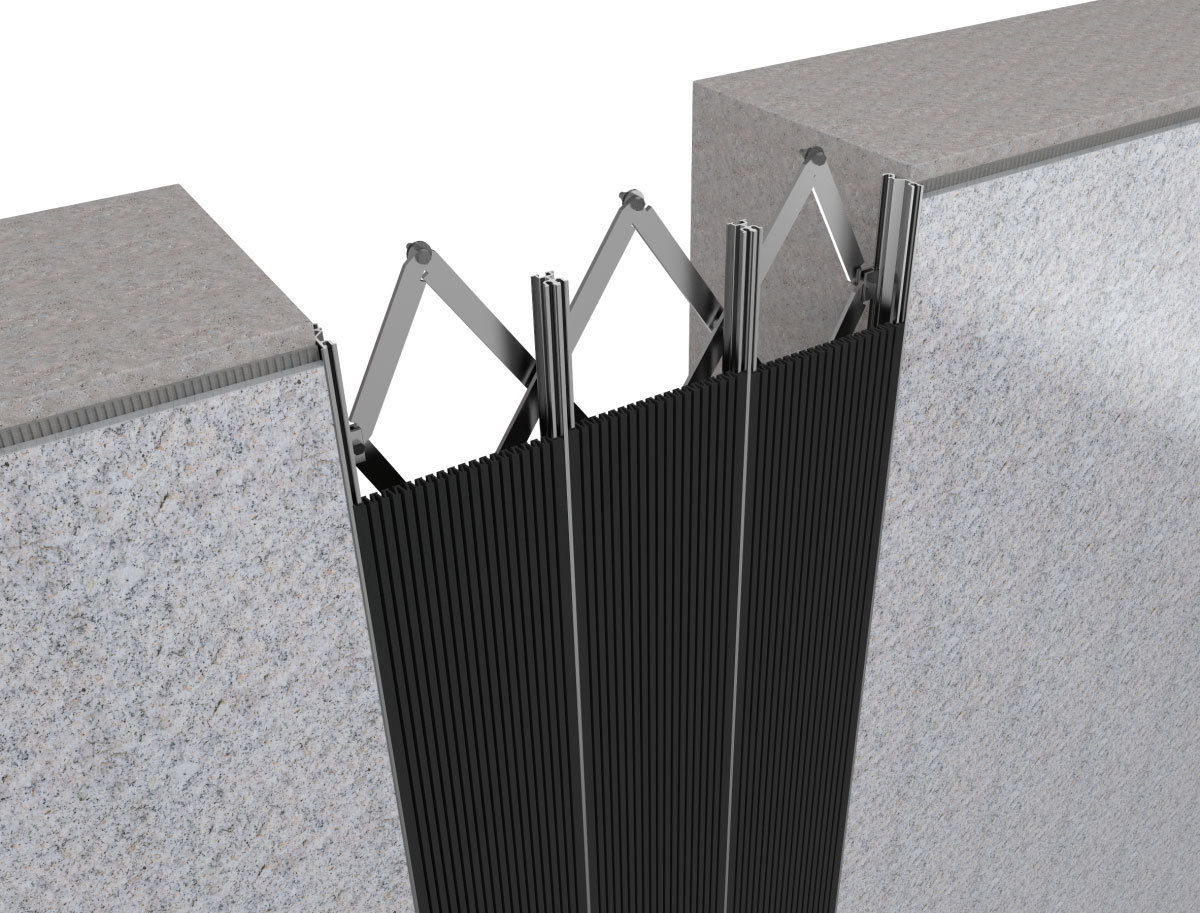

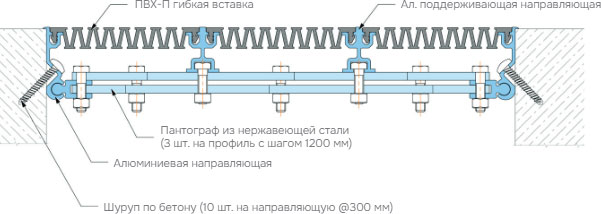

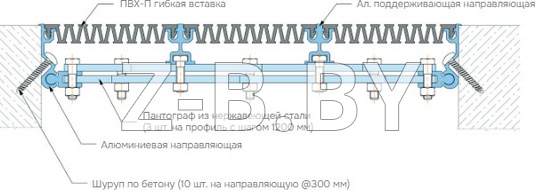

Для швов шириной 300 мм и больше профиль комплектуется системой пантографов (индекс "-P")

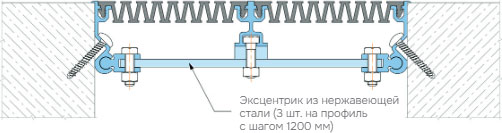

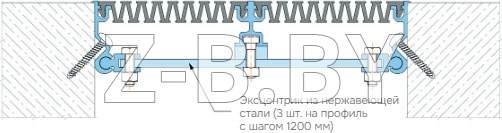

Для швов шириной от 100 до 300 мм профиль комплектуется систе-мой эксцентриков (индекс "-E")
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловые версии для углового пере-хода стена-стена под углом 90 градусов. Запрашивайте детали.
ОПЦИОНАЛЬНО
рофиль может комплектоваться:
- Противопожарным барьером до EI 240;
- Паробарьером;
- Дополнительным вспененным уплотнителем.
