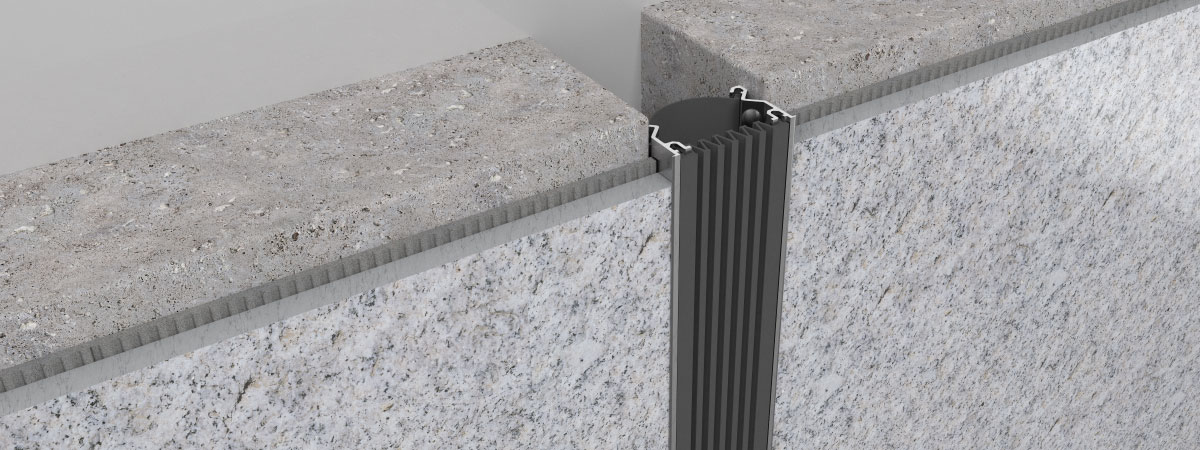

Деформационный профиль Dewmark Wall AV 21 – закладное решение для надежной защиты стен от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 50 до 300 мм, высоте профиля 45 мм, видимой ширине от 55 до 305 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

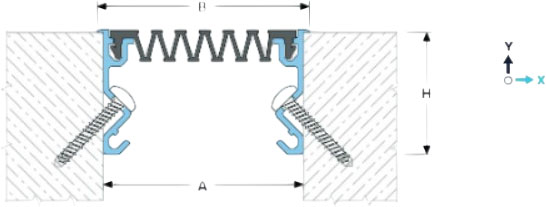

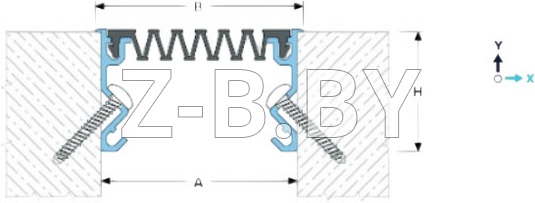

ОБОЗНАЧЕНИЯ Dewmark Wall AV 21:
A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Mx — горизонт. деформации;
My — гдеформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 21
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A1 | B | Hm | Mx | My | |
| AV 21/50 | 50 | 55 | 45 | 75 (+50/-25) | 50 (+25/-25) |
| AV 21/80 | 80 | 85 | 45 | 130 (-80/-50) | 80 (-40/-40) |
| AV 21/100 | 100 | 105 | 45 | 190 (+120/-70) | 100 (+50/-50) |
| AV 21/150 | 1504 | 155 | 45 | 150 (+150/-120) | 150 (+75/-75) |
| AV 21/200 | 2004 | 205 | 45 | 370 (+200/-170) | 200 (+100/-100) |
| AV 21/300 | 3004 | 305 | 45 | 570 (+300/-270) | 300 (+150/-150) |
*При ширине шва 150 мм и более, при наличии любых динамических воздействий (включая ветер, дождь или снег) рекомендуется использовать профиль Dewmark Wall AV 27.*
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |

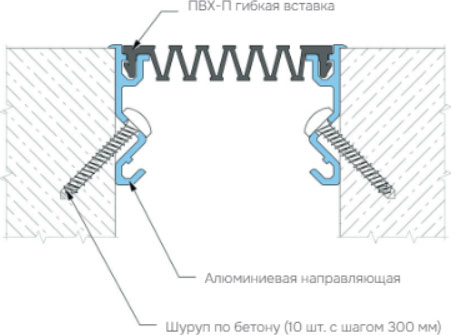

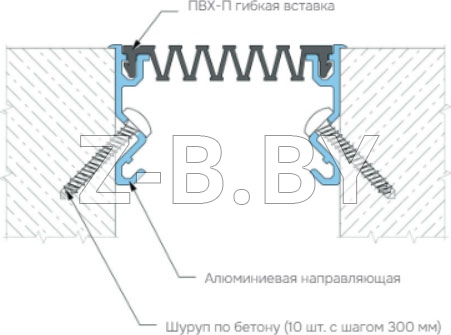

ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
1 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
2 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").
КОМПЛЕКТАЦИЯ ПРОФИЛЯ

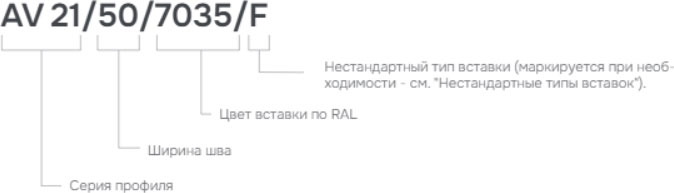

МАРКИРОВКА
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

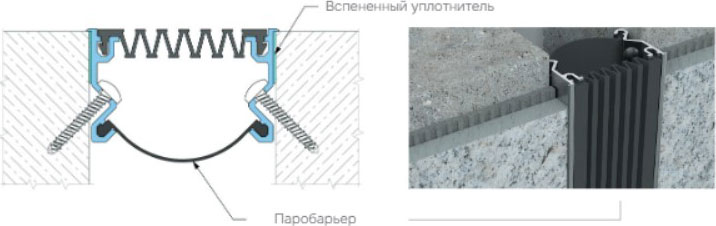

Профиль может комплектоваться:
- Противопожарным барьером до EI 240;
- Паробарьером;•Дополнительным вспененным уплотнителем
