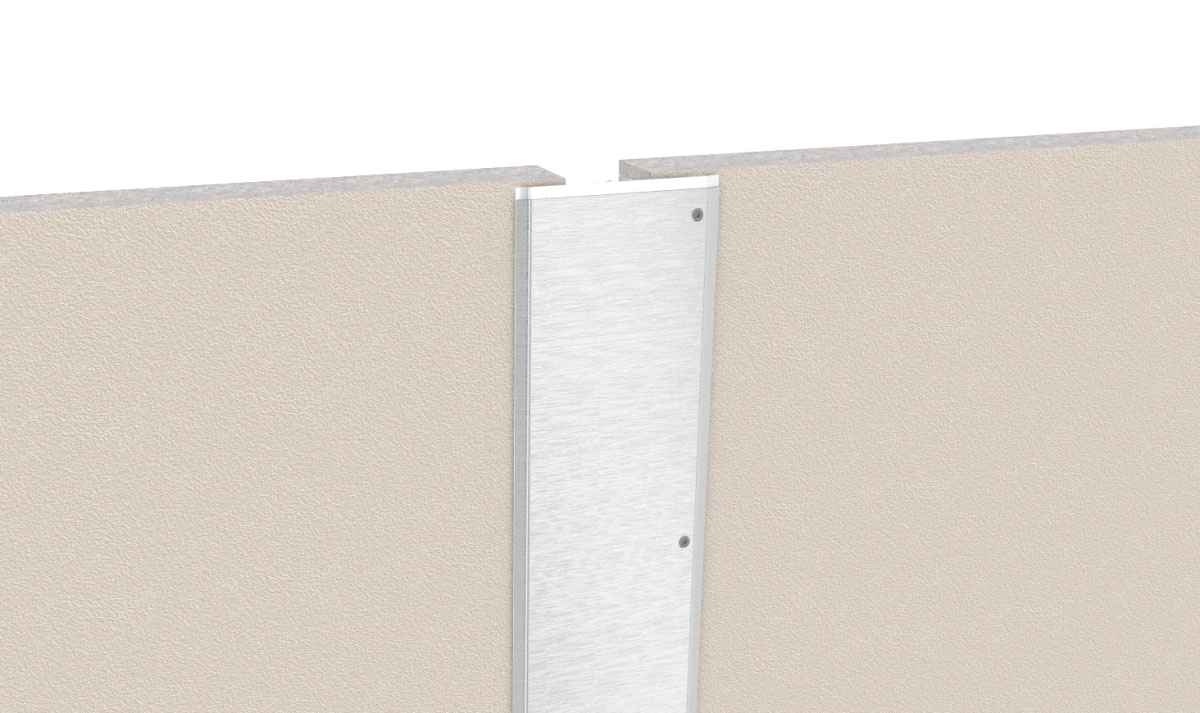

Деформационный профиль Dewmark Wall AV 14 – современное накладное решение для эффективной компенсации деформаций в стеновых конструкциях. Профиль крепится с помощью надежного дюбель-гвоздя, обеспечивая прочную фиксацию и долговечную эксплуатацию.
Ключевые характеристики:
Ключевые характеристики:

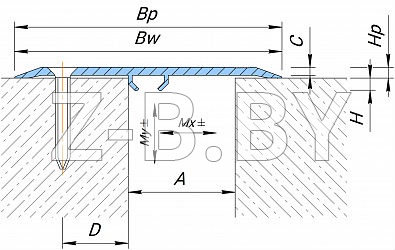

ОБОЗНАЧЕНИЯ Dewmark Wall AV 14:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
Hm — монтажная высот;
Mx — горизонт. деформации;
My — гдеформации по оси Y.
| Профиль | Тип наклад-ки4 | Размеры, мм | Деформации, мм | ||||
|---|---|---|---|---|---|---|---|
| A2 | B | Hb | Hn | M2 | M3 | ||
| Прямая версия (стена-стена, потолок-потолок) | |||||||
| AV 14/70 | AL / SS / BR | 20 | 70 | 4 | 5 | 10 (+5/-5) | — |
| AV 14/100 | AL / SS / BR | 30-45 | 100 | 4 | 5 | 40 (+10/-30) | — |
| AV 14/120 | AL / SS / BR | 40-60 | 100 | 4 | 5 | 60 (+15/-45) | — |
| AV 14/150 | AL / SS / BR | 50-80 | 150 | 4 | 5 | 90 (+25/-65) | — |
| AV 14/200 | AL / SS / BR | 80-120 | 200 | 4 | — | 150 (+30/-120) | — |
| AV 14/250 | AL / SS / BR | 120-170 | 250 | 4 | — | 200 (+30/-170) | — |
| Угловая версия (пол-стена, стена-стена под углом 90°) | |||||||
| AV-E 14/150 | AL / SS / BR | До 80 | 100 | 4 | — | 100 (+20/-80) | — |
| AV-E 14/200 | AL / SS / BR | До 130 | 150 | 4 | — | 150 (+20/-130) | — |
| AV-E 14/250 | AL / SS / BR | До 180 | 200 | 4 | — | 200 (+20/-180) | — |
1 Не рекомендуется использовать профиль под открытыми лучами солнца и при возможных больших температурных из-за большой разницы в коэффициентах теплового расширения бетона и алюминия (запрашивайте информацию).
2 Величина открытия деформационного шва напрямую зависит от величины воспринимаемых движений. Таблица «Деформация» показывает величину деформаций в зависимости от ширины шва.
3 В вариантах «потолок-потолок» вертикальные деформации не допускаются.

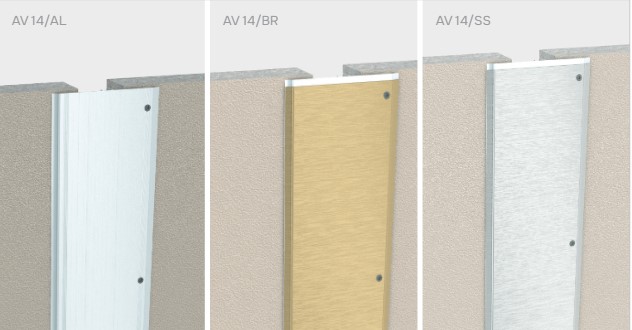

4 Профиль доступен в нескольких вариантах отделки. См. разделы «Покрытие» и «Комплектация профиля».
МАРКИРОВКА Dewmark Wall AV 14

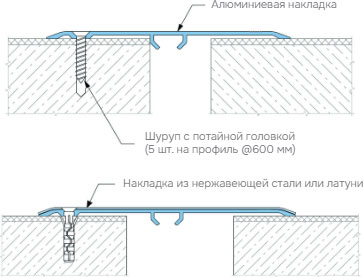

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
| ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 14 | |
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Допуски | ГОСТ 22233-2018 |
| Прочность, МПа | σs = 250 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Крепеж | В комплекте (дюбель-гвоздь) |
| Покрытие | Для Алюминия (AL):
- без покрытия (MF)
- анодированный (AN)
Для нержавеющей стали (SS):
- см. «Варианты финишных
покрытий»
Для Латуни (BR):
- запрашивайте дополнительную
информацию.
На заказ: порошковая окраска в цвета
по RAL или цветное анодирование
|
УГЛОВАЯ ВЕРСИЯ Dewmark Wall AV 14
