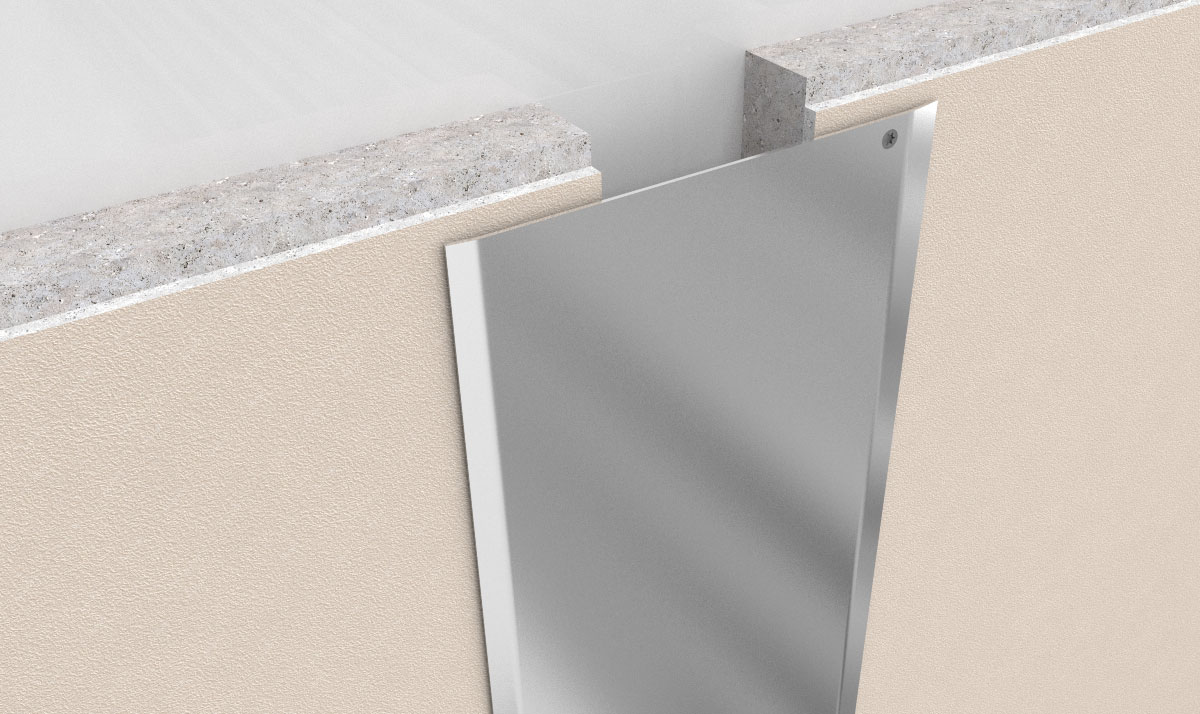

Деформационный профиль Dewmark Wall AV 16 – накладное решение для эффективной защиты стен
Профиль крепится дюбель-гвоздями и обеспечивает компенсацию нагрузок при ширине шва от 10 до 200 мм, высоте профиля 5 мм и видимой ширине от 70 до 300 мм

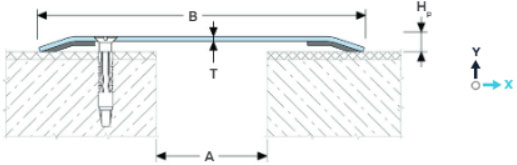

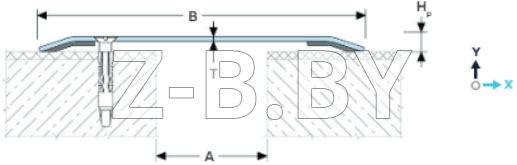

ОБОЗНАЧЕНИЯ Dewmark Wall AV 16:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
Hm — монтажная высот;
Mx — горизонт. деформации;
My — деформации по оси Y.
| Профиль | Тип накладки | Размеры, мм | Деформации, мм | ||||
|---|---|---|---|---|---|---|---|
| A1 | B | T | H3 | M41 | M52 | ||
| AV 16/70 | AL / SS / BR | 10-15 | 70 | 1,53/23 | 5 | 20 (+5/-15) | — |
| AV 16/100 | AL / SS / BR | 20-35 | 100 | 1,53/23 | 5 | 42 (+7/-35) | — |
| AV 16/120 | AL / SS / BR | 40-50 | 120 | 1,53/23 | 5 | 60 (+10/-50) | — |
| AV 16/150 | AL / SS / BR | 50-75 | 150 | 1,53/23 | 5 | 90 (+15/-75) | — |
| AV 16/200 | AL / SS / BR | 80-120 | 200 | 1,53/23 | 5 | 140 (+20/-120) | — |
| AV 16/250 | AL / SS / BR | 120-165 | 250 | 1,53/23 | 5 | 100 (+25/-165) | — |
| AV 16/300 | AL / SS / BR | 170-200 | 300 | 1,53/23 | 5 | 150 (+40/-130) | — |
1Указаны деформации для максимального значения ширины деформационного шва. Когда профиль используется с иной шириной деформационного шва значение деформаций меняется пропорционально. Для примера профиль AV16/150 для ширины шва 60 мм будет иметь деформации +30/-60)
2Деформации по M5 не рекомендуются. При их наличии рассматривайте другие типы профилей.
3Толщина профиля: 2 мм для AL (алюминий), 1,5 мм для SS (нерж. сталь) и BR (латунь)

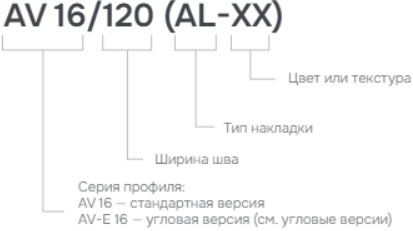

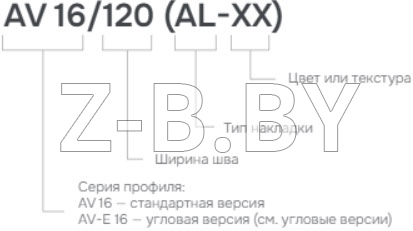

МАРКИРОВКА Dewmark Wall AV 16

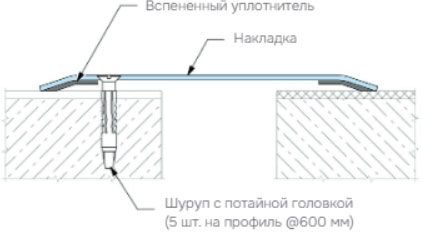

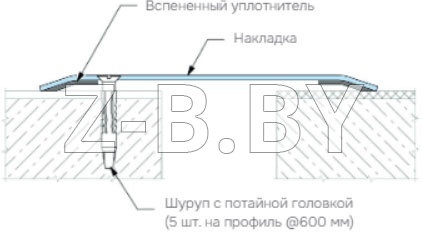

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 16
Профиль изготавливается на заказ из различных материалов на выбор:
| Материал | Алюминий (5052-H34) | AISI 304 (1.4301) | Латунь |
|---|---|---|---|
| Обозначение профиля | AL-XXXX XXXX — цвет RAL | SS304-XX XX — поверхность стали | BR-XX XX — латунная поверхность |
| Прочность, МПа | σ = 180 | σ = 515 | σ = 330 |
| Допуски | EN 1090-3 | EN 1090-2 | EN 1090-2 |
| Длина, м | 3,0 | 3,0 | 3,0 |
| Обработка | Монтажные отверстия | Монтажные отверстия | Монтажные отверстия |
| Крепеж | В комплекте (дюбель-гвоздь) | В комплекте (дюбель-гвоздь) | В комплекте (дюбель-гвоздь) |
| Покрытие | Без обработки/ Анодированный На заказ: порошковая окраска по RAL или цветное анодирование (запрашивайте детали) |
Стандартная обработка: шлифованный/ полированный/ зеркальный/ текстурированный На заказ: • Цветная нержавеющая сталь • Текстурированная нержавеющая сталь |
Различные варианты патинирования латуни (запрашивайте детали) |

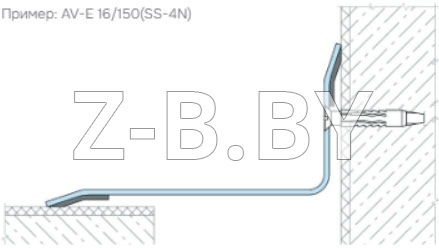

УГЛОВАЯ ВЕРСИЯ Dewmark Wall AV 16
