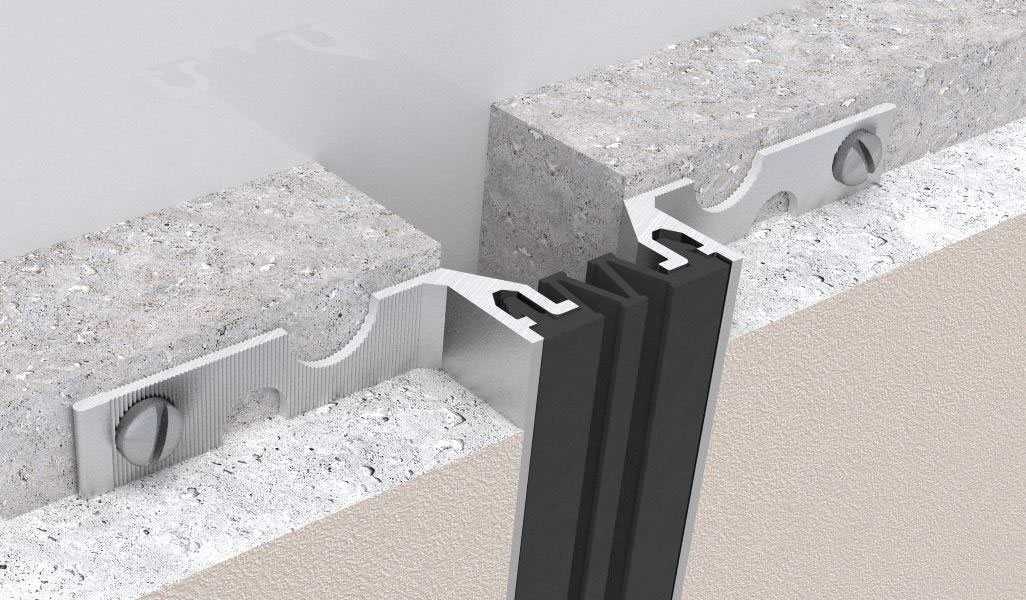

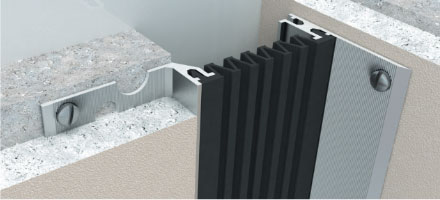

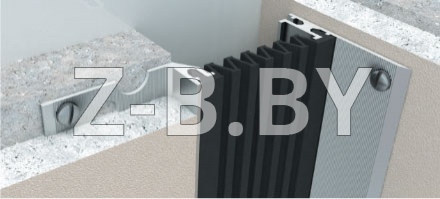

Деформационный профиль Dewmark Wall AV 19 – закладное решение для защиты стен от деформаций
Профиль обеспечивает компенсацию нагрузок при ширине шва от 30 до 300 мм, высоте профиля от 15 до 100 мм, видимой ширине от 34 до 304 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

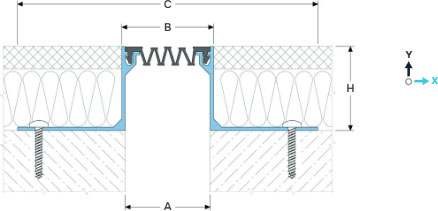

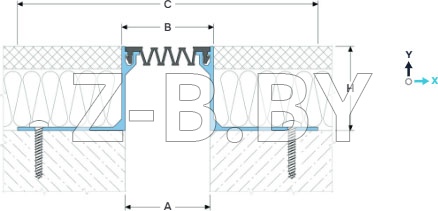

ОБОЗНАЧЕНИЯ Dewmark Wall AV 19:
A — номинальная ширина шва;
B — видимая ширина;
C — посадочное место;
H — монтажная высота;
Mx — горизонт. деформации;
My — гдеформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 19
| Профиль | A | B | C | ...=H1 | Mx | My |
|---|---|---|---|---|---|---|
| AV 19/30/...1 | 30 | 34 | 160 | 15 / 20 / 30 / 50 | 30 (+15/-15) | 30 (+15/-15) |
| AV 19/50/...2 | 50 | 54 | 180 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 75 (+50/-25) | 50 (+25/-25) |
| AV 19/80/...3 | 80 | 84 | 210 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 130 (+80/-40) | 80 (-40/-40) |
| AV 19/100/...3 | 100 | 104 | 230 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 190 (+120/-70) | 100 (+50/-50) |
| AV 19/150/...3 | 1509 | 154 | 280 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 150 (+150/-120) | 150 (+75/-75) |
| AV 19/200/...3 | 2009 | 204 | 330 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 370 (+200/-170) | 200 (+100/-100) |
| AV 19/300/...3 | 3009 | 304 | 430 | 15 / 20 / 30 / 50 / 70 / 80 / 100 / h2 | 570 (+300/-270) | 300 (+150/-150) |
1 — монтажная высота на выбор из стандартных (см. Н).
2 На заказ профиль может производиться на любую монтажную высоту от 20 до 200 мм, где h - необходимая высота в мм (обозначается индексом AV-H).
См. Дополнительные опции №3.
3 При ширине шва 150 мм и более, при наличии любых динамических воздействий (включая ветер, дождь или снег), рекомендуется использовать профили Dewmark Wall AV 29.
ТЕХНИЧЕСКИЕ ДАННЫЕ

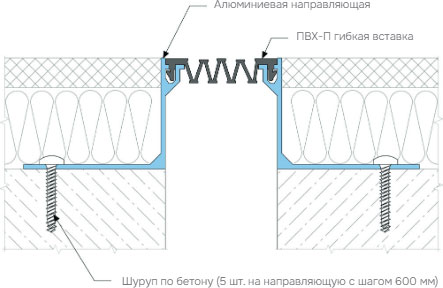

НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Перфорированные отверстия |
| Покрытие | Без покрытия |
| Крепеж | Опционально |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
4 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
5 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

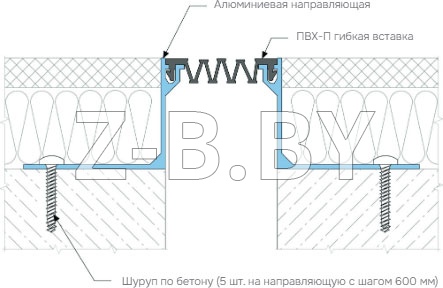

КОМПЛЕКТАЦИЯ ПРОФИЛЯ

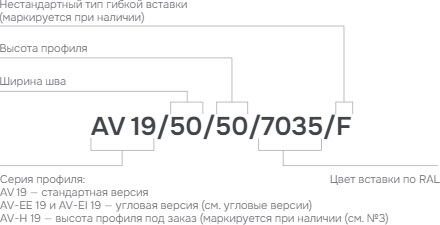

МАРКИРОВКА
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
•

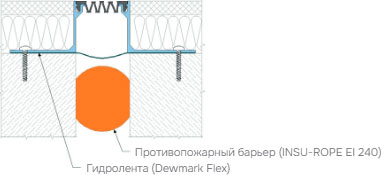

Использование специальной гидроленты для гидроизоляции деформационного шва.
• •
Использование противопожарного барьера с рейтингом огнестойкости до EI 240.
• • •

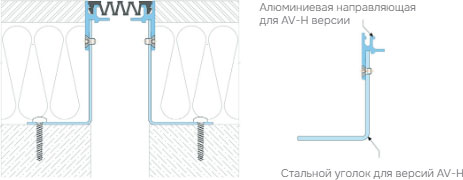

Профиль может быть изготовлен на заказ на необходимую высоту от 50 до 200 мм. В этом случае он комплектуется собранным кронштейном состоящим из алюминиевой направляющей и стального уголка.
• • • •
Накладно-накладная версия профиля (AV 19-20)
Пример: AV 19-20/50/50/9005
• • • • •
Разновысотная версия профиля
Пример: SV 19/50/50-20/9005
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию.
Данные профили обозначаются следующими индексами:
- Для внешнего варианта "EE": AV-EE;
- Для внутреннего варианта "EI": AV-EI
(только для швов шириной от 50 мм).
Пример: AV-EE 19/50/50/9005
Пример: AV-EI 19/50/50/9005
НЕСТАНДАРТНЫЕ ТИПЫ ВСТАВОК
•

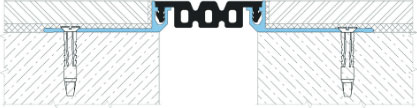

Плоская вставка
(индекс “F”)
Внимание! Использование плоской вставки снижает величину восприни-маемых деформаций (запрашивайте детали)
• •

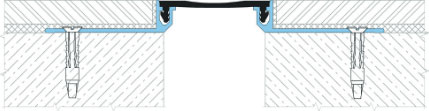

Для создания единого контура видимой поверхности профиля при переходе деформационного шва от пола к стене, можно использовать вставки для напольных профилей серии Dewmark Standart SV 21.
Внимание! Использование данной вставки снижает величину восприни-маемых деформаций (запрашивайте детали)
