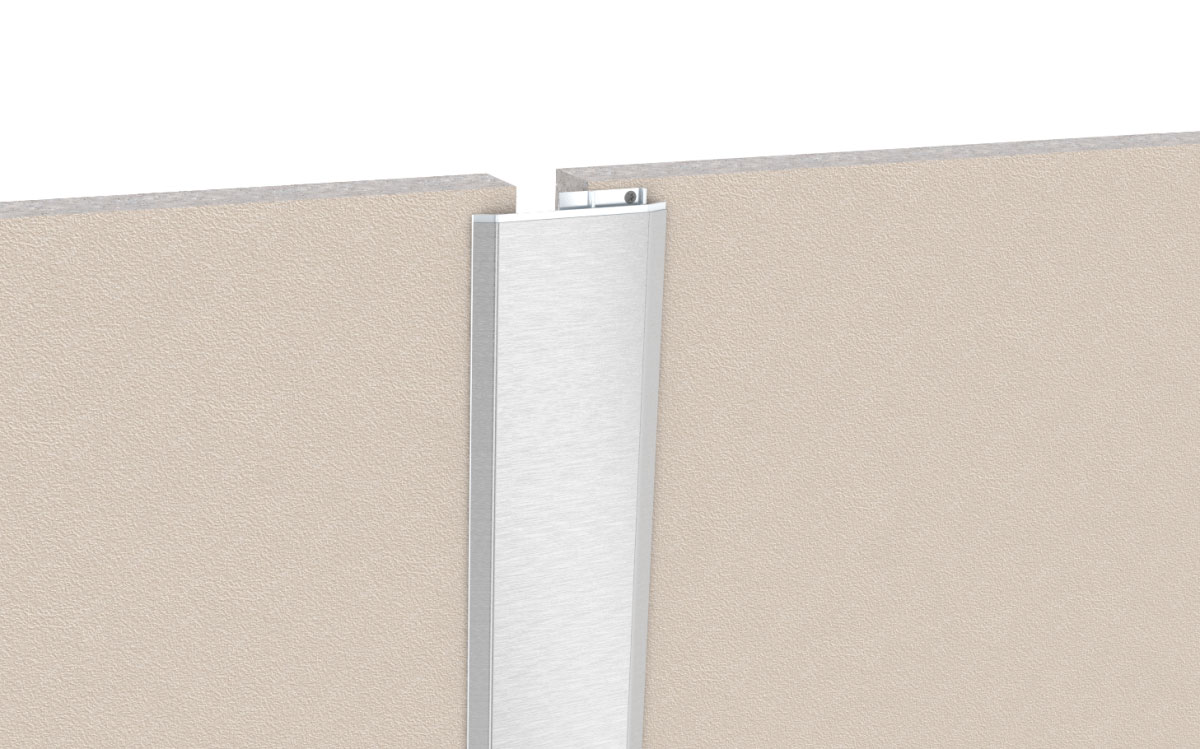

Ключевые особенности:
✔ Ширина шва: от 10 мм до 160 мм (доступны стандартные и индивидуальные размеры под заказ)
✔ Тип установки: накладной монтаж для простоты и удобства
✔ Материал: высококачественный алюминий EN AW 6063 T66
✔ Прочность: 250 МПа – устойчивость к деформациям и механическим нагрузкам
✔ Длина: стандартная 3,0 м

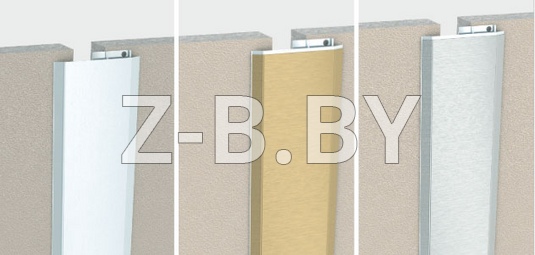

✔ Покрытие:
Без покрытия (MF)
Анодированное (AN)
На заказ: порошковая окраска (RAL) или цветное анодирование
Преимущества:

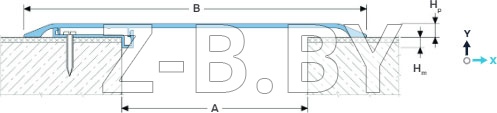

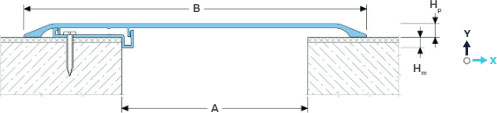

ОБОЗНАЧЕНИЯ Dewmark Wall AV 12:
A — номинальная ширина шва;
B — видимая ширина;
Hp — высота профиля;
Hm — монтажная высот;
Mx — горизонт. деформации;
My — деформации по оси Y.
| Профиль | Тип накладки | Размеры, мм | Деформации, мм | ||||
| A2 | B | Hn | Hp | Mx3 | My3 | ||
| AV 12/85 | AL / BR / SS | 10-30 | 85 | 5 | 5 | см. таблицу | — |
| AV 12/115 | AL / BR / SS | 35-60 | 115 | 5 | 5 | см. таблицу | — |
| AV 12/165 | AL / BR / SS | 65-100 | 165 | 5 | 5 | см. таблицу | — |
| AV 12/225 | AL / BR / SS | 105-160 | 225 | 5 | 5 | см. таблицу | — |
1 Не рекомендуется использовать профиль под открытыми лучами солнца и при возможных больших температурных из-за большой разницы в коэффициентах теплового расширения бетона и алюминия (запрашивайте информацию).
2 Величина открытия деформационного шва напрямую зависит от величины воспринимаемых деформаций. Таблица «Деформации» показывает величину деформаций в зависимости от ширины шва.
3 В вариантах «потолок-потолок» вертикальные деформации не допускаются.
4 Профиль доступен в нескольких вариантах отделки. См. разделы «Покрытие» и «Комплектация профиля».
МАРКИРОВКА Dewmark Wall AV 12
1 — монтажная высота на выбор из стандартных (см. Н).
2 На заказ профиль может производиться на любую монтажную высоту от 20 до 200 мм, где h - необходимая высота в мм (обозначается индексом AV-H).
3 На заказ профиль может производится на любую ширину шва от 200 до 500 мм.

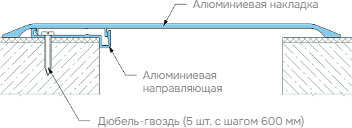

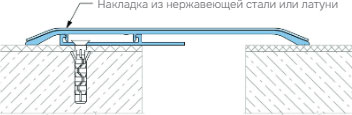

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
| ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 12 | |
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Допуски | ГОСТ 22233-2018 |
| Прочность, МПа | σs = 250 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Крепеж | Опционально (дюбель-гвоздь) |
| Покрытие | Для Алюминия (AL):
- без покрытия (MF)
- анодированный (AN)
Для нержавеющей стали (SS):
- см. «Варианты финишных
покрытий»
Для Латуни (BR):
- запрашивайте дополнительную
информацию.
На заказ: порошковая окраска в цвета
по RAL или цветное анодирование
|
| ДЕФОРМАЦИИ, мм | |||||||
| AV12/85 | AV12/115 | AV12/165 | AV12/225 | ||||
| A | M4 | A | M4 | A | M4 | A | M4 |
| 10 | -5/+27 | 40 | -35/+28 | 70 | -65/+48 | 110 | -105/+68 |
| 20 | -15/+17 | 50 | -45/+18 | 85 | -80/+33 | 135 | -130/+43 |
| 30 | -25/+7 | 60 | -55/+8 | 100 | -95/+18 | 160 | -155/+18 |
