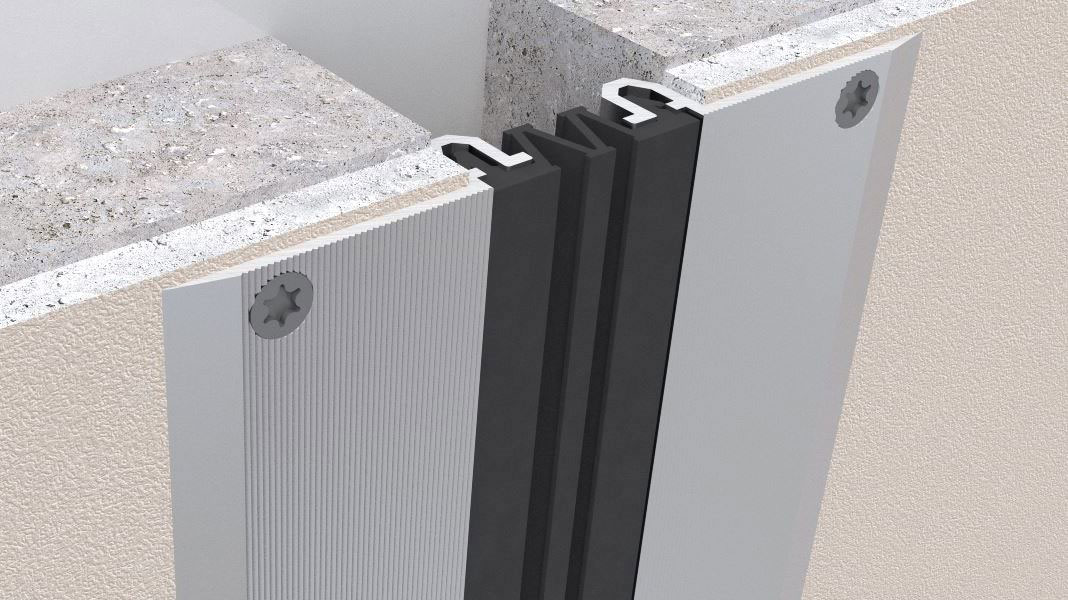

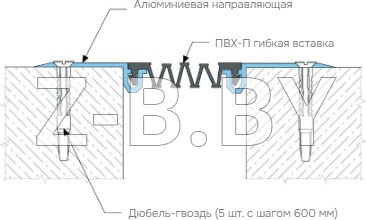

Деформационный профиль Dewmark Wall AV 20 – накладное решение для компенсации стеновых деформаций
Профиль обеспечивает защиту от нагрузок при ширине шва от 30 до 300 мм, высоте профиля 12 мм, видимой ширине от 30 до 300 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

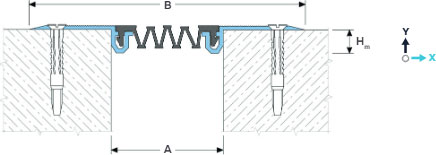

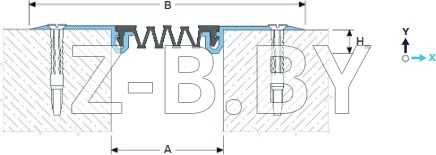

ОБОЗНАЧЕНИЯ Dewmark Wall AV 20:
A — номинальная ширина шва;
B — видимая ширина;
Hm — монтажная высота;
Mx — горизонт. деформации;
My — гдеформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 20
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A¹ | B | Hm | Mx | My | |
| AV 20/30 | 30 | 110 | 12 | 30 (+15/-15) | 30 (+15/-15) |
| AV 20/50 | 50 | 130 | 12 | 75 (+50/-25) | 50 (+25/-25) |
| AV 20/80 | 80 | 160 | 12 | 130 (-80/-50) | 80 (-40/-40) |
| AV 20/100 | 100 | 180 | 12 | 190 (+120/-70) | 100 (+50/-50) |
| AV 20/150 | 1501 | 230 | 12 | 150 (+150/-120) | 150 (+75/-75) |
| AV 20/200 | 2002 | 280 | 12 | 370 (+200/-170) | 200 (+100/-100) |
| AV 20/300 | 3003 | 380 | 12 | 570 (+300/-270) | 300 (+150/-150) |
1 При ширине шва 150 мм и более, при наличии любых динамических воздействий (включая ветер, дождь или снег) рекомендуется использовать профиль Dewmark Wall AV 28.
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Перфорированные отверстия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
4 На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).
5 На заказ профиль может производится со вставками разной геометрии
(см. "Нестандартные типы гибких вставок").

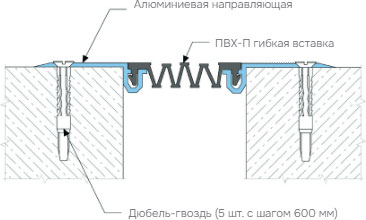

КОМПЛЕКТАЦИЯ ПРОФИЛЯ

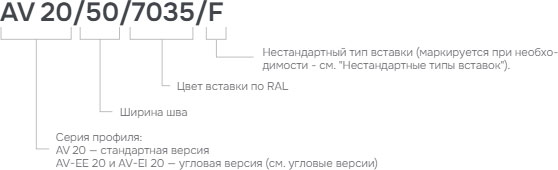

МАРКИРОВКА
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию. Данные профили обозначаются следующими индексами:
- Для внешнего варианта "EE": AV-EE;
- Для внутреннего варианта "EI": AV-EI (только для швов шириной от 45 мм)
|
|
|
|
Пример: AV-EE 20/50/9005 |
Пример: AV-EI 20/50/9005 |
