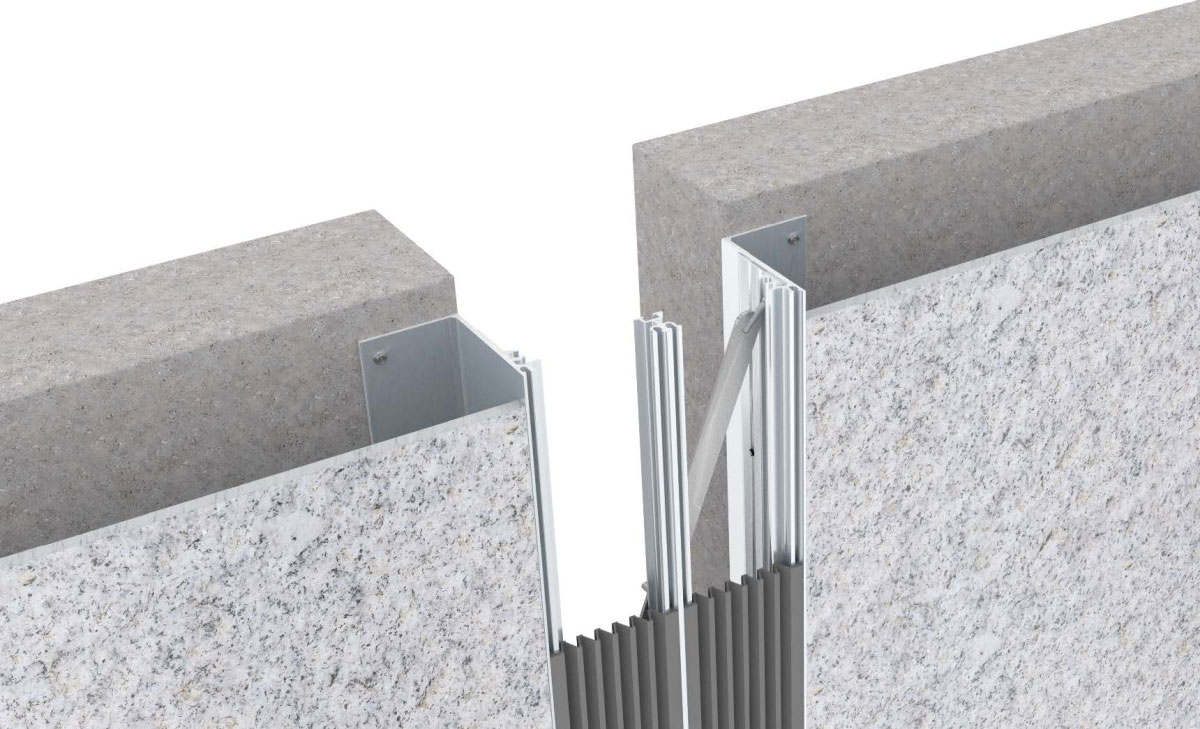

Деформационный профиль Dewmark Wall AV 29 – накладное решение для компенсации стеновых деформаций с увеличенной высотой
Профиль обеспечивает защиту от нагрузок при высоте профиля 50 мм, видимой ширине от 105 до 605 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

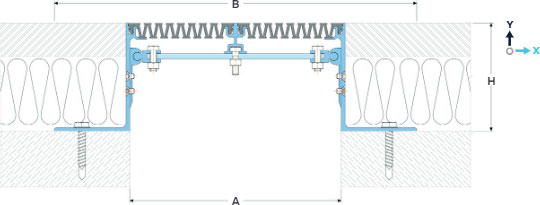

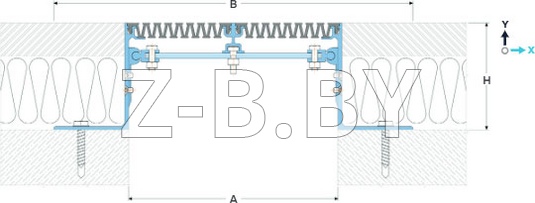

ОБОЗНАЧЕНИЯ Dewmark Wall AV 29:
A — номинальная ширина шва;
B — полная ширина;
H — монтажная высота;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 29
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A1 | B | ...=H | Mx | My | |
| AV 29/100-E3/... | 100 | 260 | 50 / 70 / 80 / 100 / h2 | 100 (+50/-50) | 80 (+40/-40) |
| AV 29/150-E3/... | 150 | 310 | 50 / 70 / 80 / 100 / h2 | 175 (+75/-100) | 100 (+50/-50) |
| AV 29/200-E3/... | 200 | 360 | 50 / 70 / 80 / 100 / h2 | 225 (+100/-125) | 150 (+75/-75) |
| AV 29/250-E3/... | 250 | 410 | 50 / 70 / 80 / 100 / h2 | 300 (+125/-175) | 200 (+100/-100) |
| AV 29/300-P3/... | 300 | 460 | 50 / 70 / 80 / 100 / h2 | 350 (+150/-200) | 200 (+100/-100) |
| AV 29/400-P3/... | 400 | 560 | 50 / 70 / 80 / 100 / h2 | 500 (+200/-300) | 250 (+125/-125) |
| AV 29/500-P3/... | 500 | 660 | 50 / 70 / 80 / 100 / h2 | 650 (+250/-400) | 250 (+125/-125) |
| AV 29/600-P3/... | 600 | 760 | 50 / 70 / 80 / 100 / h2 | 800 (+300/-500) | 300 (+150/-150) |
1 Профиль может быть изготовлен на любую ширину шва от 100 до 1000 мм (запрашивайте детали)
2 Профиль может быть изготовлен на необходимую высоту, где h - значение высоты в мм. Профиль имеет обозначение AV-H (Запрашивайте детали).

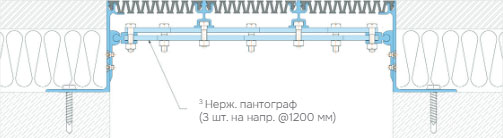

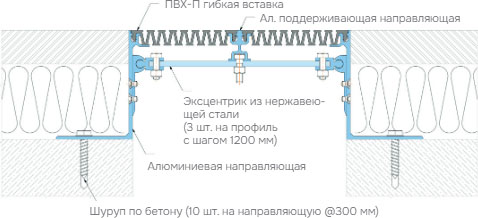

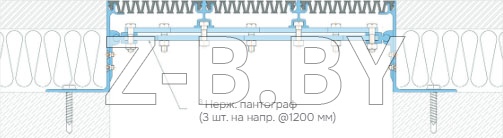

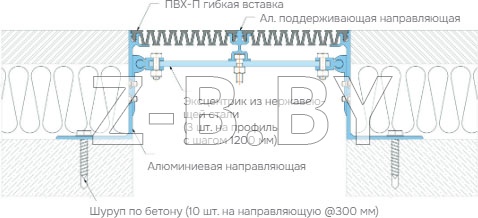

3 E - профиль с эксцентриком, P - профиль с пантографом
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
КОМПЛЕКТАЦИЯ ПРОФИЛЯ
Для швов шириной 300 мм и больше профиль комплектуется панторграфами.
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловые версии для углового пере-хода стена-стена под углом 90 градусов. Запрашивайте детали.
ОПЦИОНАЛЬНО
рофиль может комплектоваться:
- Противопожарным барьером до EI 240;
- Паробарьером.
