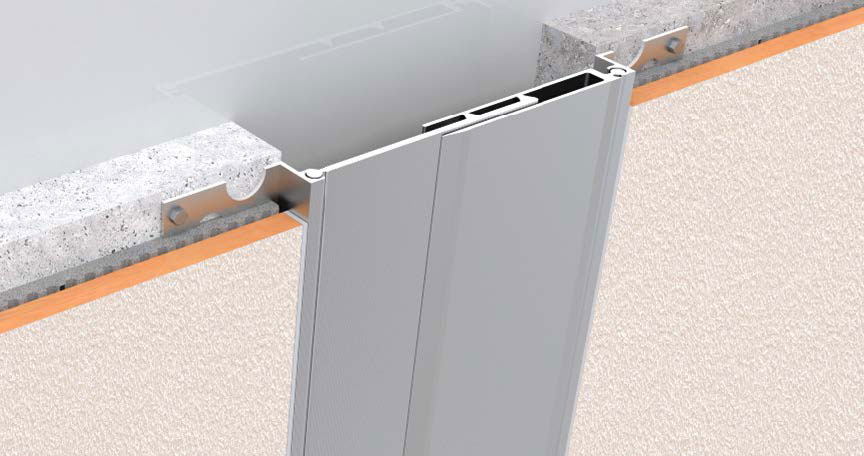

Деформационный профиль Dewmark Wall AV 11 – это закладной профиль, предназначенный для компенсации деформаций в стенах. Он обеспечивает надежную защиту от трещин и повреждений, вызванных температурными колебаниями, усадкой и другими нагрузками.
Ключевые особенности:
✔ Ширина шва: от 100 мм до 500 мм (стандартные и индивидуальные размеры под заказ)
✔ Прочность и долговечность: устойчивость к деформациям и внешним воздействиям
✔ Гибкость применения: подходит для различных строительных конструкций
✔ Простота монтажа: удобная установка в качестве закладного элемента
Идеальное решение для современных строительных проектов, где требуется надежная защита от деформаций!
Ключевые особенности:
✔ Ширина шва: от 100 мм до 500 мм (стандартные и индивидуальные размеры под заказ)
✔ Прочность и долговечность: устойчивость к деформациям и внешним воздействиям
✔ Гибкость применения: подходит для различных строительных конструкций
✔ Простота монтажа: удобная установка в качестве закладного элемента
Идеальное решение для современных строительных проектов, где требуется надежная защита от деформаций!

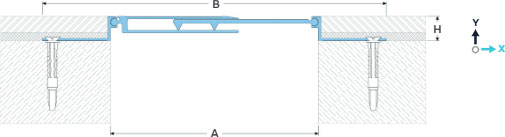

ОБОЗНАЧЕНИЯ Dewmark Wall AV 11:
A— номинальная ширина шва;
B— посадочное место;
H— высота профиля;
Mx— горизонт. деформации;
My — деформации по оси Y.
| Профиль | Размеры, мм | Деформации, мм | |||
| A3 | B | ...=H+ | M5 | M3 | |
| AV 11/100/...2 | 100 | 190 | 60 (+30/-30) | 60 (+30/-30) | |
| AV 11/130/...2 | 130 | 220 | 60 (+30/-30) | 80 (+40/-40) | |
| AV 11/170/...2 | 170 | 260 | 60 (+30/-30) | 100 (+50/-50) | |
| AV 11/200/...2 | 200 | 290 | 7,15, h2 | 60 (+30/-30) | 140 (+70/-70) |
| AV 11/250/...2 | 250 | 340 | 60 (+30/-30) | 170 (+85/-85) | |
| AV 11/300/...2 | 300 | 390 | 60 (+30/-30) | 200 (+100/-100) | |
| AV 11/400/...2 | 400 | 490 | 60 (+30/-30) | 260 (+130/-130) | |
| AV 11/500/...2 | 500 | 590 | 60 (+30/-30) | 300 (+150/-150) | |
1 — монтажная высота на выбор из стандартных (см. Н).
2 На заказ профиль может производиться на любую монтажную высоту от 20 до 200 мм, где h - необходимая высота в мм (обозначается индексом AV-H).
3 На заказ профиль может производится на любую ширину шва от 200 до 500 мм.

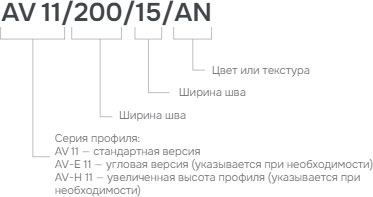

МАРКИРОВКА Dewmark Wall AV 11

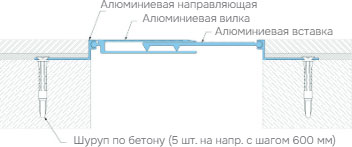

КОМПЛЕКТАЦИЯ ПРОФИЛЯ
Для швов шириной от 200 мм профиль поставляется в комплекте с алюминиевой расширительной вставкой:
| ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 11 | |
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Допуски | ГОСТ 22233-2018 |
| Прочность, МПа | σs = 250 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Крепеж | В комплекте (дюбель-гвоздь) |
| Покрытие | Для Алюминия (AL): - без покрытия (MF) - анодированный (AN) На заказ: порошковая окраска в цвета по RAL или цветное анодирование |

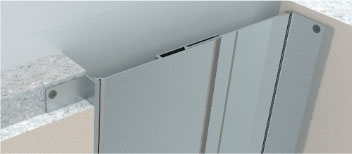

УГЛОВАЯ ВЕРСИЯ Dewmark Wall AV 11
