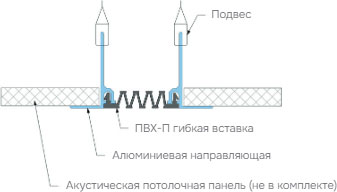

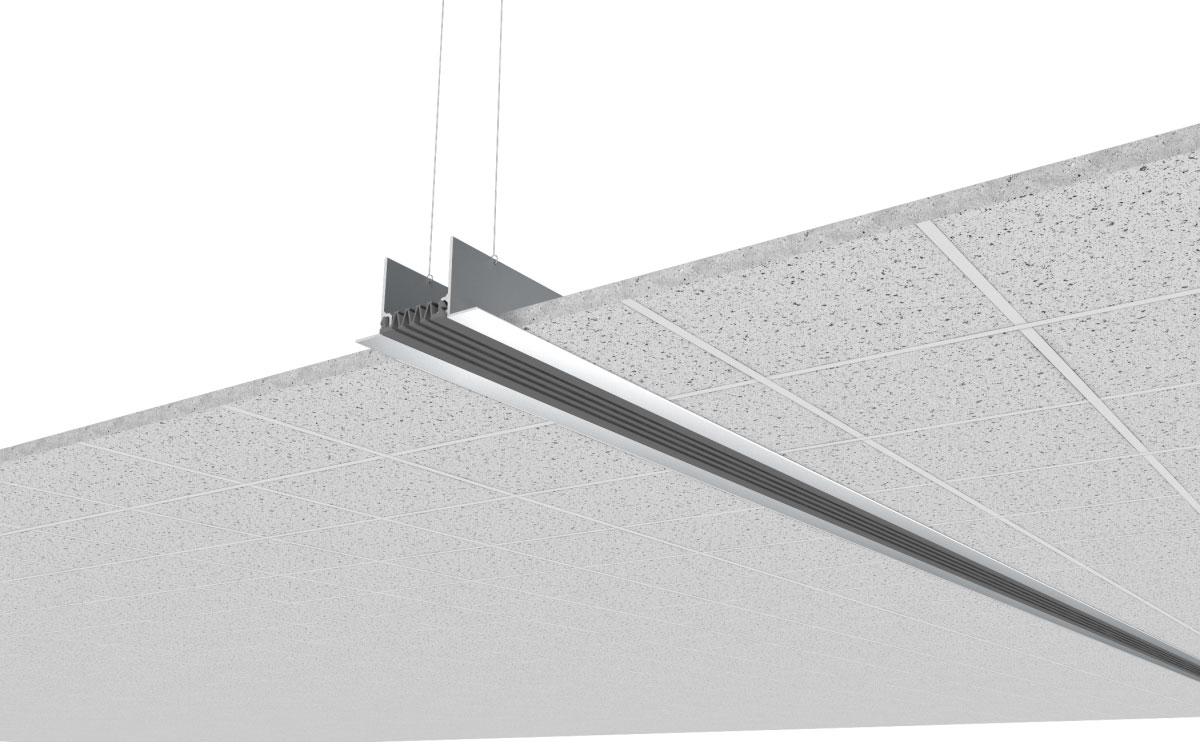

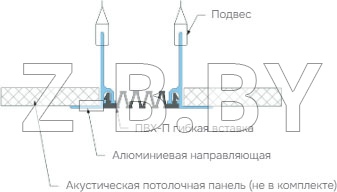

Деформационный профиль Dewmark Wall AV 31 – накладное решение для компенсации стеновых деформаций с увеличенной видимой шириной
Профиль обеспечивает защиту от нагрузок при ширине шва от 30 до 150 мм, высоте профиля 48 мм, видимой ширине от 70 до 190 мм и доступен со вставками цветов 9005, 9035, 7037, 1015

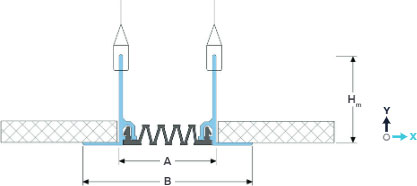

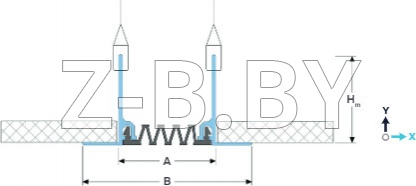

ОБОЗНАЧЕНИЯ Dewmark Wall AV 31:
A — номинальная ширина шва;
B — полная ширина;
H — монтажная высота;
Mx — горизонт. деформации;
My — деформации по оси Y.
ТЕХНИЧЕСКИЕ ДАННЫЕ Dewmark Wall AV 31
| Профиль | Размеры, мм | Деформации, мм | |||
|---|---|---|---|---|---|
| A | B | Hm | Mx | My | |
| AV 31/30 | 30 | 70 | 48 | 30 (+15/-15) | 30 (+15/-15) |
| AV 31/50 | 50 | 90 | 48 | 75 (+50/-25) | 50 (+25/-25) |
| AV 31/80 | 80 | 120 | 48 | 130 (+80/-50) | 80 (+40/-40) |
| AV 31/100 | 100 | 140 | 48 | 190 (+120/-70) | 100 (+50/-50) |
| AV 31/150 | 1501 | 190 | 48 | 270 (+150/-120) | 150 (+75/-75) |
*Возможно провисание вставки. Запрашивайте детали.*
ТЕХНИЧЕСКИЕ ДАННЫЕ
НАПРАВЛЯЮЩАЯ
| Материал | Алюминий EN AW 6063 T66 |
|---|---|
| Прочность, МПа | σs = 250 |
| Допуски | ГОСТ 22233-2018 |
| Длина, м | 3,0 |
| Обработка | Монтажные отверстия |
| Покрытие | Без покрытия |
ГИБКАЯ ВСТАВКА
| Материал | ПВХ-П | ||||
|---|---|---|---|---|---|
| Устойчивость | -30...+100 °C, УФ+О₂ — устойчивость | ||||
| Длина, м | 20 метров в рулоне | ||||
| Цвет4 |
|
На заказ вставка может быть изготовлена в любой цвет RAL (запрашивайте детали).3 На заказ профиль может производится со вставками разной геометрии (запрашивайте детали).
УГЛОВАЯ ВЕРСИЯ
Все профили имеют угловую версию. Данные профили обозначаются следующими индексами:• Для внешнего варианта "EE": AV-EE;• Для внутреннего варианта "EI": AV-EI (только для швов шириной от 45 мм).
|
|
|
| Пример: AV-EE 31/50 | Пример: AV-EI 31/50 |
КОМПЛЕКТАЦИЯ ПРОФИЛЯ
