Таблицы нагрузок сварного настила

С помощью таблицы нагрузок сварного настила можно определить максимальную нагрузку, которую выдерживает настил.

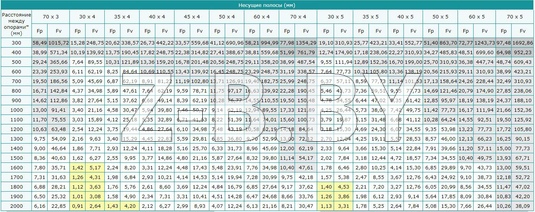

Таблицы нагрузок сварного настила

Коэффициент пересчета
из кг в kN:

10 kN ≈ 1 тонна
1 kN ≈ 100кг

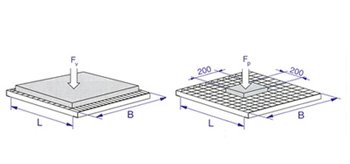

Расстояние между опорами Расстояние между опорами

Fp

единичный груз в kN



участок, проезжий на грузовике общей массой до 3 тонн

Fv

равномерно распределенный груз в kN/m2



участок, проезжий на грузовике общей массой до 9 тонн



участок, по которому можно ходить



участок, проезжий на грузовике общей массой до 30 тонн



участок не для ходьбы



*Расстояние между опорами = ширина в просвете между опорами сварного настила

Несущие полосы (мм)
Расстояние между опорами* (мм) 25 х 2 30 х 2 35 х 2 40 х 2 50 х 2 25 х 3 30 х 3 35 х 3 40 х 3 50 х 3 60 х 3
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 5,35 86,37 7,64 124,37 10,31 169,29 13,36 221,11 20,56 345,48 8,02 129,56 11,46 186,56 15,46 253,93 20,04 331,66 30,84 518,22 43,66 746,24
400 3,56 48,58 5,09 69,96 6,87 95,22 8,91 124,37 13,71 194,33 5,35 72,88 7,64 104,94 10,31 142,84 13,36 186,56 20,56 291,50 29,11 419,76
500 2,67 31,09 3,82 44,77 5,15 60,94 6,68 79,60 10,28 124,37 4,01 46,64 5,73 67,16 7,73 91,41 10,02 119,40 15,42 186,56 21,83 268,65
600 2,14 21,59 3,06 31,09 4,12 42,32 5,35 55,28 8,22 86,37 3,21 32,39 4,58 46,64 6,19 63,48 8,02 82,92 12,34 129,56 17,46 186,56
700 1,78 15,86 2,55 22,84 3,44 31,09 4,45 40,61 6,85 63,46 2,67 23,80 3,82 34,27 5,15 46,64 6,68 60,92 10,28 95,18 14,55 137,06
800 1,53 11,96 2,18 17,49 2,95 23,81 3,82 31,09 5,87 48,58 2,29 17,93 3,27 26,24 4,42 35,71 5,73 46,64 8,81 72,88 12,47 104,94
900 1,33 8,40 1,91 13,82 2,58 18,81 3,34 24,57 5,14 38,39 2,00 12,60 2,87 20,73 3,87 28,21 5,01 36,85 7,71 57,58 10,92 82,92
1000 1,07 6,12 1,70 10,58 2,29 15,24 2,97 19,90 4,57 31,09 1,61 9,18 2,55 15,87 3,44 22,85 4,45 29,85 6,85 46,64 9,70 67,16
1100 0,88 4,60 1,52 7,95 2,06 12,59 2,67 16,45 4,11 25,70 1,33 6,90 2,27 11,92 3,09 18,89 4,01 24,67 6,17 38,55 8,73 55,51
1200 0,74 3,54 1,27 6,12 1,87 9,72 2,43 13,82 3,74 21,59 1,11 5,31 1,91 9,18 2,81 14,58 3,64 20,73 5,61 32,39 7,94 46,64
1300 0,63 2,79 1,08 4,81 1,70 7,65 2,23 11,41 3,43 18,40 0,95 4,18 1,62 7,22 2,55 11,47 3,34 17,12 5,14 27,60 7,28 39,74
1400 0,54 2,23 0,93 3,85 1,46 6,12 2,06 9,14 3,16 15,86 0,81 3,35 1,40 5,78 2,20 9,18 3,08 13,71 4,74 23,80 6,72 34,27
1500 0,47 1,81 0,81 3,13 1,27 4,98 1,89 7,43 2,94 13,82 0,71 2,72 1,21 4,70 1,91 7,47 2,83 11,14 4,41 20,73 6,24 29,85
1600 0,41 1,49 0,71 2,58 1,12 4,10 1,66 6,12 2,74 11,96 0,62 2,24 1,07 3,87 1,68 6,15 2,49 9,18 4,11 17,93 5,82 26,24
1700 0,37 1,25 0,63 2,15 0,99 3,42 1,47 5,10 2,57 9,97 0,55 1,87 0,94 3,23 1,48 5,13 2,20 7,66 3,86 14,95 5,46 23,24
1800 0,33 1,05 0,56 1,81 0,88 2,88 1,31 4,30 2,42 8,40 0,49 1,57 0,84 2,72 1,32 4,32 1,96 6,45 3,63 12,60 5,14 20,73
1900 0,29 0,89 0,50 1,54 0,79 2,45 1,17 3,66 2,25 7,14 0,44 1,34 0,75 2,31 1,19 3,67 1,76 5,48 3,38 10,71 4,85 18,51
2000 0,26 0,77 0,45 1,32 0,71 2,10 1,06 3,13 2,03 6,12 0,40 1,15 0,68 1,98 1,07 3,15 1,59 4,70 3,05 9,18 4,60 15,87

Несущие полосы (мм)
Расстояние между опорами* (мм) 70 х 3 30 х 4 35 х 4 40 х 4 45 х 4 50 х 4 60 х 4 70 х 4
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 58,49 1015,72 15,28 248,75 20,62 338,57 26,73 442,22 33,57 559,68 41,12 690,96 58,21 994,99 77,98 1354,29
400 38,99 571,34 10,19 139,92 13,75 190,45 17,82 248,75 22,38 314,82 27,41 388,67 38,81 559,68 51,99 761,79
500 29,24 365,66 7,64 89,55 10,31 121,89 13,36 159,20 16,78 201,48 20,56 248,75 29,11 358,20 38,99 487,54
600 23,39 253,93 6,11 62,19 8,25 84,64 10,69 110,55 13,43 139,92 16,45 248,75 23,29 248,75 31,19 338,57
700 19,50 186,56 5,09 45,69 6,87 62,19 8,91 81,22 11,19 102,80 13,71 126,91 19,40 182,75 25,99 248,75
800 16,71 142,84 4,37 34,98 5,89 47,61 7,64 62,19 9,59 78,71 11,75 97,17 16,63 139,92 22,28 190,45
900 14,62 112,86 3,82 27,64 5,15 37,62 6,68 49,14 8,39 62,19 10,28 76,77 14,55 110,55 19,50 150,48
1000 13,00 91,41 3,40 21,16 4,58 30,47 5,94 39,80 7,46 50,37 9,14 62,19 12,94 89,55 17,33 121,89
1100 11,70 75,55 3,03 15,89 4,12 25,18 5,35 32,89 6,71 41,63 8,22 51,39 11,64 74,01 15,60 100,73
1200 10,63 63,48 2,54 12,24 3,75 19,44 4,86 27,64 6,10 34,98 7,48 43,19 10,58 62,19 14,18 84,64
1300 9,75 54,09 2,16 9,63 3,40 15,29 4,45 22,83 5,59 29,81 6,85 36,80 9,70 52,99 13,00 72,12
1400 9,00 46,64 1,86 7,71 2,93 12,24 4,11 18,28 5,16 25,70 6,33 31,73 8,96 45,69 12,00 62,19
1500 8,36 40,63 1,62 6,27 2,55 9,95 3,77 14,86 4,80 21,16 5,87 27,64 8,32 39,80 11,14 54,17
1600 7,80 35,71 1,42 5,17 2,24 8,20 3,31 12,24 4,48 17,43 5,48 23,91 7,76 34,98 10,40 47,61
1700 7,31 31,63 1,26 4,31 1,98 6,84 2,93 10,21 4,14 14,53 5,14 19,94 7,28 30,99 9,75 42,18
1800 6,88 28,21 1,12 3,63 1,76 5,76 2,61 8,60 3,69 12,24 4,84 16,79 6,85 27,64 9,17 37,62
1900 6,50 25,32 1,01 3,08 1,58 4,90 2,34 7,31 3,31 10,41 4,51 14,28 6,47 24,68 8,66 33,76
2000 6,16 22,85 0,91 2,64 1,43 4,20 2,12 6,27 2,99 8,93 4,07 12,24 6,13 21,16 8,21 30,47

Несущие полосы (мм)
Расстояние между опорами* мм) 30 х 5 35 х 5 40 х 5 50 х 5 60 х 5 70 х 5
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 19,10 310,93 25,77 423,21 33,41 552,77 51,40 863,70 72,77 1243,73 97,48 1692,86
400 12,74 174,90 17,18 238,06 22,27 310,93 34,27 485,83 48,51 699,60 64,98 952,23
500 9,55 111,94 12,89 152,36 16,70 199,00 25,70 310,93 36,38 447,74 48,74 609,43
600 7,64 77,73 10,31 105,80 13,36 138,19 20,56 215,93 29,11 310,93 38,99 423,21
700 6,37 57,11 8,59 77,73 11,14 101,53 17,13 158,64 24,26 228,44 32,49 310,93
800 5,46 43,73 7,36 59,51 9,55 77,73 14,69 121,46 20,79 174,90 27,85 238,06
900 4,78 34,55 6,44 47,02 8,35 61,42 12,85 95,97 18,19 138,19 24,37 188,10
1000 4,25 26,44 5,73 38,09 7,42 49,75 11,42 77,73 16,17 111,94 21,66 152,36
1100 3,79 19,87 5,15 31,48 6,68 41,12 10,28 64,24 14,55 92,51 19,50 125,92
1200 3,18 15,30 4,69 24,30 6,07 34,55 9,35 53,98 13,23 77,73 17,72 105,80
1300 2,70 12,04 4,25 19,11 5,57 28,53 8,57 46,00 12,13 66,23 16,25 90,15
1400 2,33 9,64 3,66 15,30 5,14 22,84 7,91 39,66 11,20 57,11 15,00 77,73
1500 2,02 7,84 3,18 12,44 4,72 18,57 7,34 34,55 10,40 49,75 13,93 67,71
1600 1,78 6,46 2,80 10,25 4,14 15,30 6,85 29,89 9,70 43,73 13,00 59,51
1700 1,57 5,38 2,47 8,55 3,67 12,76 6,43 24,92 9,10 38,73 12,18 52,72
1800 1,40 4,53 2,21 7,20 3,27 12,76 6,05 20,99 8,56 34,55 11,47 47,02
1900 1,26 3,86 1,98 6,12 2,93 9,14 5,64 17,85 8,09 30,84 10,83 42,20
2000 1,13 3,31 1,78 5,25 2,64 7,84 5,08 15,30 7,66 26,44 10,26 38,09

Все значения в таблице представлены для настила с шагом несущих полос 34,3 мм. При использовании настила с другим шагом несущих полос уточняйте допустимые нагрузки дополнительно.

Ячейки



34,3/19

}

нагрузки брать из таблицы

34,3/24

34,3/38,1

Ячейки



34,3/50,8

}

нагрузки брать
из таблицы -10%

34,3/76,2

34,3/101,6

Изменения по нагрузке при использовании противоскольжения
Высота 25 мм = -10%
Высота 30 мм = -8%
Высота 40 мм = -6,3%
Высота 50 мм = -5%
Высота 60 мм = -4,2%
