Таблицы нагрузок прессованного настила

Таблицы нагрузок решетчатого настила позволяют определить максимальную нагрузку, которую может выдержать настил, а также выявить величину его прогиба при заданной нагрузке. Такие данные помогут максимально точно выбрать размер несущей полосы ячеистой решетки под решаемые задачи и избежать просчетов на этапе проектирования.

Таблицы нагрузок прессованного настила

Коэффициент пересчета
из кг в kN:

10 kN ≈ 1 тонна
1 kN ≈ 100кг

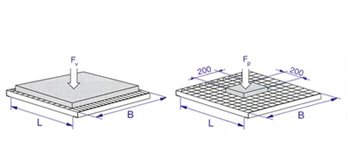

Расстояние между опорами Параметры нагрузок

Fp

единичный груз в kN



участок, проезжий на грузовике общей массой до 3 тонн

Fv

равномерно распределенный груз в kN/m2



участок, проезжий на грузовике общей массой до 9 тонн



участок, по которому можно ходить



участок, проезжий на грузовике общей массой до 30 тонн



участок не для ходьбы



*Расстояние между опорами = ширина в просвете между опорами

Несущие полосы (мм)
Расстояние между опорами* (мм) 20 x 2 25 x 2 30 x 2 35 x 2 40 x 2 50 x 2 25 x 3 30 x 3 35 x 3
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 3,58 51,20 5,55 80,00 7,92 115,20 10,68 156,80 13,82 204,80 21,19 320,00 8,33 120,00 11,88 172.80 16,02 235,20
400 2,39 28,80 3,70 45,00 5,28 64,80 7,12 88,20 9,22 115,20 14,13 180,00 5,55 67,50 7,92 97,20 10,68 132,30
500 1,79 18,43 2,78 28,80 3,96 41,47 5,34 56,45 6,91 73,73 10,60 115,20 4,16 43,20 5,94 62,21 8,01 84,67
600 1,43 12,80 2,22 20,00 3,17 28,80 4,27 39,20 5,53 51,20 8,48 80,00 3,33 30,00 4,75 43,20 6,41 58,80
700 1,19 9,40 1,85 14,69 2,64 21,16 3,56 28,80 4,61 37,62 7,06 58,78 2,78 22,04 3,96 31,74 5,34 43,20
800 0,91 6,30 1,59 11,25 2,26 16,20 3,05 22,05 3,95 28,80 6,05 45,00 2,38 16,88 3,40 24,30 4,58 33,08
900 0,71 4,42 1,38 8,64 1,98 12,80 2,67 17,42 3,46 22,76 5,30 35,56 2,07 12,96 2,97 19,20 4,00 26,13
1000 0,58 3,23 1,11 6,30 1,76 10,37 2,37 14,11 3,07 18,43 4,71 28,80 1,67 9,45 2,64 15,55 3,56 21,17
1100 0,47 2,42 0,92 4,73 1,57 8,18 2,14 11,66 2,76 15,23 4,24 23,80 1,38 7,10 2,36 12,27 3,20 17,49
1200 0,40 1,87 0,77 3,65 1,32 6,30 1,94 9,80 2,51 12,80 3,85 20,00 1,15 5,47 1,98 9,45 2,91 14,70
1300 0,34 1,47 0,65 2,87 1,12 4,96 1,76 7,87 2,30 10,91 3,53 17,04 0,98 4,30 1,68 7,43 2,64 11,80
1400 0,29 1,18 0,56 2,30 0,96 3,97 1,52 6,30 2,13 9,40 3,26 14,69 0,84 3,44 1,45 5,95 2,27 9,45
1500 0,25 0,96 0,49 1,87 0,84 3,23 1,32 5,12 1,95 7,65 3,03 12,80 0,73 2,80 1,26 4,84 1,98 7,68
1600 0,22 0,79 0,43 1,54 0,74 2,66 1,16 4,22 1,71 6,30 2,83 11,25 0,65 2,31 1,11 3,99 1,74 6,33
1700 0,20 0,66 0,38 1,28 0,65 2,22 1,03 3,52 1,52 5,25 2,65 9,97 0,57 1,92 0,98 3,32 1,54 5,28
1800 0,18 0,55 0,34 1,08 0,58 1,87 0,91 2,96 1,35 4,42 2,49 8,64 0,51 1,62 0,87 2,80 1,37 4,45
1900 0,16 0,47 0,30 0,92 0,52 1,59 0,82 2,52 1,21 3,76 2,32 7,35 0,46 1,38 0,78 2,38 1,23 3,78
2000 0,14 0,40 0,27 0,79 0,47 1,36 0,74 2,16 1,09 3,23 2,10 6,30 0,41 1,18 0,71 2,04 1,1 3,24

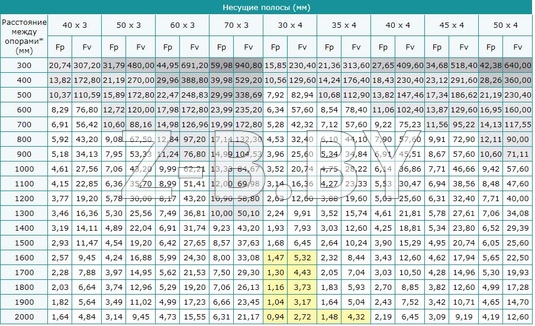

Несущие полосы (мм)
Расстояние между опорами* (мм) 40 x 3 50 x 3 60 x 3 70 x 3 30 x 4 35 x 4 40 x 4 45 x 4 50 x 4
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 20,74 307,20 31,79 480,00 44,95 691,20 59,98 940,80 15,85 230,40 21,36 313,60 27,65 409,60 34,68 518,40 42,38 640,00
400 13,82 172,80 21,19 270,00 29,96 388,80 39,98 529,20 10,56 129,60 14,24 176,40 18,43 230,40 23,12 291,60 28,26 360,00
500 10,37 110,59 15,89 172,80 22,47 248,83 29,99 338,69 7,92 82,94 10,68 112,90 13,82 147,46 17,34 186,62 21,19 230,40
600 8,29 76,80 12,72 120,00 17,98 172,80 23,99 235,20 6,34 57,60 8,54 78,40 11,06 102,40 13,87 129,60 16,95 160,00
700 6,91 56,42 10,60 88,16 14,98 126,96 19,99 172,80 5,28 42,32 7,12 57,60 9,22 75,23 11,56 95,22 14,13 117,55
800 5,92 43,20 9,08 67,50 12,84 97,20 17,14 132,30 4,53 32,40 6,10 44,10 7,90 57,60 9,91 72,90 12,11 90,00
900 5,18 34,13 7,95 53,33 11,24 76,80 14,99 104,53 3,96 25,60 5,34 34,84 6,91 45,51 8,67 57,60 10,60 71,11
1000 4,61 27,56 7,06 43,20 9,99 62,21 13,33 84,67 3,52 20,74 4,75 28,22 6,14 36,86 7,71 46,66 9,42 57,60
1100 4,15 22,85 6,36 35,70 8,99 51,41 12,00 69,98 3,14 16,36 4,27 23,33 5,53 30,47 6,94 38,56 8,48 47,60
1200 3,77 19,20 5,78 30,00 8,17 43,20 10,90 58,80 2,63 12,60 3,88 19,60 5,03 25,60 6,31 32,40 7,71 40,00
1300 3,46 16,36 5,30 25,56 7,49 36,81 10,00 50,10 2,24 9,91 3,52 15,74 4,61 21,81 5,78 27,61 7,06 34,08
1400 3,19 14,11 4,89 22,04 6,91 31,74 9,23 43,20 1,93 7,93 3,03 12,60 4,25 18,81 5,34 23,80 6,52 29,39
1500 2,93 11,47 4,54 19,20 6,42 27,65 8,57 37,63 1,68 6,45 2,64 10,24 3,90 15,29 4,95 20,74 6,05 25,60
1600 2,57 9,45 4,24 16,88 5,99 24,30 8,00 33,08 1,47 5,32 2,32 8,44 3,43 12,60 4,62 17,94 5,65 22,50
1700 2,28 7,88 3,97 14,95 5,62 21,53 7,50 29,30 1,30 4,43 2,05 7,04 3,03 10,50 4,28 14,96 5,30 19,93
1800 2,03 6,64 3,74 12,96 5,29 19,20 7,06 26,13 1,16 3,73 1,83 5,93 2,70 8,85 3,82 12,60 4,99 17,28
1900 1,82 5,64 3,49 11,02 4,99 17,23 6,66 23,45 1,04 3,17 1,64 5,04 2,43 7,52 3,42 10,71 4,65 14,70
2000 1,64 4,84 3,14 9,45 4,73 15,55 6,31 21,17 0,94 2,72 1,48 4,32 2,19 6,45 3,09 9,19 4,19 12,60

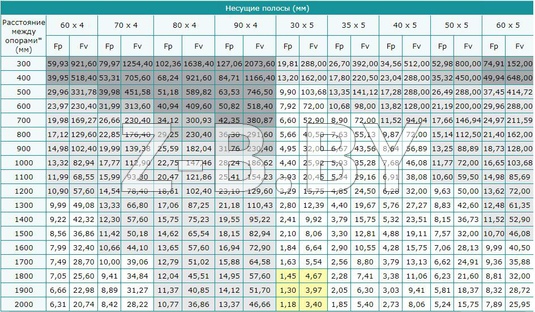

Несущие полосы (мм)
Расстояние между опорами* (мм) 60 x 4 70 x 4 80 x 4 90 x 4 30 x 5 35 x 5 40 x 5 50 x 5 60 x 5
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 59,93 921,60 79,97 1254,40 102,36 1638,40 127,06 2073,60 19,81 288,00 26,70 392,00 34,56 512,00 52,98 800,00 74,91 152,00
400 39,95 518,40 53,31 705,60 68,24 921,60 84,71 1166,40 13,20 162,00 17,80 220,50 23,04 288,00 35,32 450,00 49,94 648,00
500 29,96 331,78 39,98 451,58 51,18 589,82 63,53 746,50 9,90 103,68 13,35 141,12 17,28 288,00 26,49 288,00 37,45 414,72
600 23,97 230,40 31,99 313,60 40,94 409,60 50,82 518,40 7,92 72,00 10,68 98,00 13,82 128,00 21,19 200,00 29,96 288,00
700 19,98 169,27 26,66 230,40 34,12 300,93 42,35 380,87 6,60 52,90 8,90 72,00 11,52 94,04 17,66 146,94 24,97 211,59
800 17,12 129,60 22,85 176,40 29,25 230,40 36,30 291,60 5,66 40,50 7,63 55,13 9,87 72,00 15,14 112,50 21,40 162,00
900 14,98 102,40 19,99 139,38 25,59 182,04 31,76 230,40 4,95 32,00 6,67 43,56 8,64 56,89 13,25 88,89 18,73 128,00
1000 13,32 82,94 17,77 112,90 22,75 147,46 28,24 186,62 4,40 25,92 5,93 35,28 7,68 46,08 11,77 72,00 16,65 103,68
1100 11,99 68,55 15,99 93,30 20,47 121,86 25,41 154,23 3,93 20,45 5,34 29,16 6,91 38,08 10,60 59,50 14,98 85,69
1200 10,90 57,60 14,54 78,40 18,61 102,40 23,10 129,60 3,29 15,75 4,85 24,50 6,28 32,00 9,63 50,00 13,62 72,00
1300 9,99 49,08 13,33 66,80 17,06 87,25 21,18 110,43 2,80 12,39 4,40 19,67 5,76 27,27 8,83 42,60 12,48 61,35
1400 9,22 42,32 12,30 57,60 15,75 75,23 19,55 95,22 2,41 9,92 3,79 15,75 5,32 23,51 8,15 36,73 11,52 52,90
1500 8,56 36,86 11,42 50,18 14,62 65,54 18,15 82,94 2,10 8,06 3,30 12,81 4,88 19,11 7,57 32,00 10,70 46,08
1600 7,99 32,40 10,66 44,10 13,65 57,60 16,94 72,90 1,84 6,64 2,90 10,55 4,28 15,75 7,06 28,13 9,99 40,50
1700 7,49 28,70 10,00 39,06 12,79 51,02 15,88 64,58 1,63 5,54 2,56 8,80 3,79 13,13 6,62 24,91 9,36 35,88
1800 7,05 25,60 9,41 34,84 12,04 45,51 14,95 57,60 1,45 4,67 2,28 7,41 3,38 11,06 6,23 21,60 8,81 32,00
1900 6,66 22,98 8,89 31,27 11,37 40,85 14,12 51,70 1,30 3,97 2,05 6,30 3,03 9,41 5,81 18,37 8,32 28,72
2000 6,31 20,74 8,42 28,22 10,77 36,86 13,37 46,66 1,18 3,40 1,85 5,40 2,73 8,06 5,24 15,75 7,89 25,95

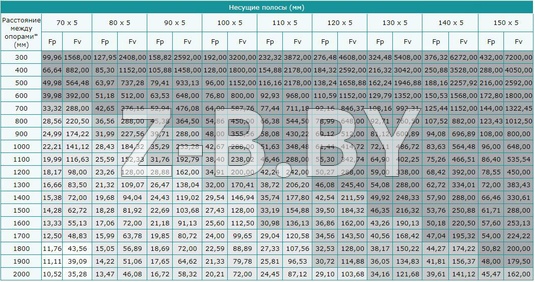

Несущие полосы (мм)
Расстояние между опорами* (мм) 70 x 5 80 x 5 90 x 5 100 x 5 110 x 5 120 x 5 130 x 5 140 x 5 150 x 5
Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv Fp Fv
300 99,96 1568 127,95 2408 158,82 2592,00 192,00 3200,00 232,32 3872,00 276,48 4608,00 324,48 5408,00 376,32 6272,00 432,00 7200,00
400 66,64 882,00 85,30 1152 105,88 1458,00 128,00 1800,00 154,88 2178,00 184,32 2592,00 216,32 3042,00 250,88 3528,00 288,00 4050,00
500 49,98 564,48 63,97 737,28 79,41 933,13 96,00 1152,00 116,16 2178,00 138,24 1658,88 162,24 1946,88 188,16 2257,92 216,00 2592,00
600 39,98 392,00 51,18 512,00 63,53 648,00 76,80 800,00 92,93 968,00 110,59 1152,00 129,79 1352,00 150,53 1568,00 172,80 1800,00
700 33,32 288,00 42,65 376,16 52,94 476,08 64,00 587,76 77,44 711,18 92,16 846,37 108,16 993,31 125,44 1152,00 144,00 1322,45
800 28,56 220,50 36,56 288,00 45,38 364,50 54,86 450,00 66,38 544,50 78,99 648,00 92,71 760,50 107,52 882,00 123,43 1012,50
900 24,99 174,22 31,99 227,56 39,71 288,00 48,00 355,56 58,08 430,22 69,12 512,00 81,12 600,89 94,08 696,89 108,00 800,00
1000 22,21 141,12 28,43 184,32 35,29 233,28 42,67 288,00 51,63 348,48 61,44 414,72 72,11 486,72 83,63 564,48 96,00 648,00
1100 19,99 116,63 25,59 152,33 31,76 192,79 38,40 238,02 46,46 288,00 55,30 342,74 64,90 402,25 75,26 466,51 86,40 535,54
1200 18,17 98,00 23,26 128,00 28,88 162,00 34,91 200,00 42,24 242,00 50,27 288,00 59,00 338,00 68,42 392,00 78,55 450,00
1300 16,66 83,50 21,32 109,07 26,47 138,04 32,00 170,41 38,72 206,20 46,08 245,40 54,08 288,00 62,72 334,01 72,00 383,43
1400 15,38 72,00 19,68 94,04 24,43 119,02 29,54 146,94 35,74 177,80 42,54 211,59 49,92 248,33 57,90 288,00 66,46 330,61
1500 14,28 62,72 18,28 81,92 22,69 103,68 27,43 128,00 33,19 154,88 39,50 184,32 46,35 216,32 53,76 250,88 61,71 288,00
1600 13,33 55,13 17,06 72,00 21,18 91,13 25,60 112,50 30,98 136,13 36,86 162,00 43,26 190,13 50,18 220,50 57,60 253,13
1700 12,50 48,83 15,99 63,78 19,85 80,72 24,00 99,65 29,04 120,58 34,56 143,50 40,56 168,42 47,04 195,32 54,00 224,22
1800 11,76 43,56 15,05 56,89 18,69 72,00 22,59 88,89 27,33 107,56 32,53 128,00 38,17 150,22 44,27 174,22 50,82 200,00
1900 11,11 39,09 14,22 51,06 17,65 64,62 21,33 79,78 25,81 96,53 30,72 114,88 36,05 134,83 41,81 156,37 48,00 179,50
2000 10,52 35,28 13,47 46,08 16,72 58,32 20,21 72,00 24,45 87,12 29,10 103,68 34,16 121,68 39,61 141,12 45,47 162,00

Таблица рассчетов для разных ячеек (относительно ячейки 33,33). Нагрузка распределенная для несущей
полосы 2,3 мм.

Таблица рассчетов для разных ячеек (относительно ячейки 33,33). Нагрузка сосредоточенная для несущей полосы 2,3 мм.

Размер ячеек Множитель
11,11 x 11,11 2,60
16,66 x 16,66 1,75
22,22 x 22,22 1,35
33,33 x 33,33 1,00
44,44 x 44,44 0,82
50,00 x 50,00 0,75
66,66 x 66,66 0,61
Размер ячеек Множитель
11,11 x 11,11 2,90
16,66 x 16,66 1,95
22,22 x 22,22 1,50
33,33 x 33,33 1,00
44,44 x 44,44 0,50
50,00 x 50,00 0,66
66,66 x 66,66 0,75

Таблица рассчетов для разных ячеек (относительно ячейки 33,33). Нагрузка распределенная для несущей полосы 4,5мм.

Таблица рассчетов для разных ячеек (относительно ячейки 33,33). Нагрузка сосредоточенная для несущей полосы 4,5 мм.

Размер ячеек Множитель
16,66 x 16,66 1,75
22,22 x 22,22 1,35
33,33 x 33,33 1,00
44,44 x 44,44 0,82
50,00 x 50,00 0,75
66,66 x 66,66 0,61
Размер ячеек Множитель
16,66 x 16,66 1,95
22,22 x 22,22 1,50
33,33 x 33,33 1,00
44,44 x 44,44 0,75
50,00 x 50,00 0,66
66,66 x 66,66 0,50

В разделе Прессованный решетчатый настил Вы найдете информацию о характеристиках, зонах применения, стандартах качества, особенностях конструкции этих металлических решеток.
