Кровельные воронки с подогревом HL 62 для плоских кровель

При обустройстве внутреннего водостока на плоской кровле главная проблема — обеспечить надежный отвод талой воды в период оттепелей. Ледяная пробка в стояке или обмерзание водоприемной решетки способны остановить всю систему. Инженерное решение этой задачи — установка кровельных воронок с электрообогревом. Модельный ряд HL 62, разработанный с учетом российских строительных норм и европейских стандартов, предлагает варианты для любого типа кровельного пирога: от неэксплуатируемых мягких кровель до сложных инверсионных и эксплуатируемых крыш с террасами или озеленением.

Зачем нужен обогрев и защита от засоров

Конструкция воронок серии HL 62 объединяет несколько ключевых узлов. Основой служит корпус из полипропилена (ПП) или поливинилхлорида (ПВХ), устойчивый к перепадам температур от -50 до +100°С и ультрафиолету. Внутри корпуса размещен саморегулирующийся нагревательный кабель мощностью 10-30 Вт. Его главная особенность — изменение тепловыделения в зависимости от температуры воздуха: чем холоднее снаружи, тем сильнее греет кабель, предотвращая образование наледи в чаше и выпускном патрубке. В комплект также входят листвоуловитель (чаша или решетка), задерживающий ветки и листву, и плоский защитный элемент HL170 для монтажного периода.

Типы воронок: выбираем под конструкцию кровли

Чтобы подобрать правильную воронку, нужно знать тип основания и способ гидроизоляции. Производитель предлагает несколько исполнений, и все они есть в наличии:

• HL62.1 (базовая модель): Универсальный вариант для неэксплуатируемых кровель. Крепление гидроизоляции осуществляется механическим зажимным фланцем из нержавейки. Выпускается с патрубками DN 75, 110, 125 и 160. Пропускная способность достигает 29,4 л/с.

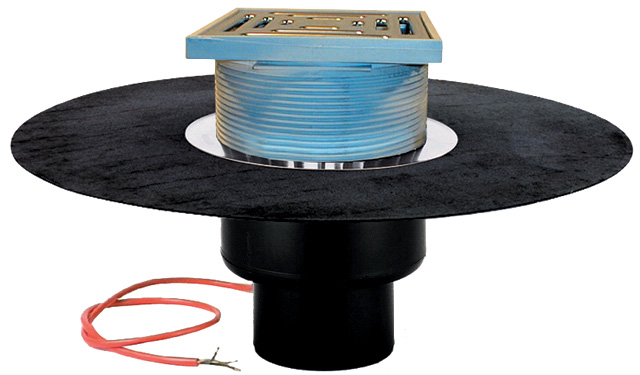

• Для мягкой битумной гидроизоляции: Модели HL62.1H (для неэксплуатируемых) и HL62.1BH (для эксплуатируемых) оснащены вмонтированным «фартуком» из полимербитумного полотна 500х500 мм. Это упрощает наплавление рулонных материалов и обеспечивает абсолютную герметичность.
• Для ПВХ-мембран: Воронки HL62.1P (неэксплуатируемая) и HL62.1BF (эксплуатируемая) имеют корпус из ПВХ, к которому гидроизоляция приваривается строительным феном. Это создает монолитное соединение.

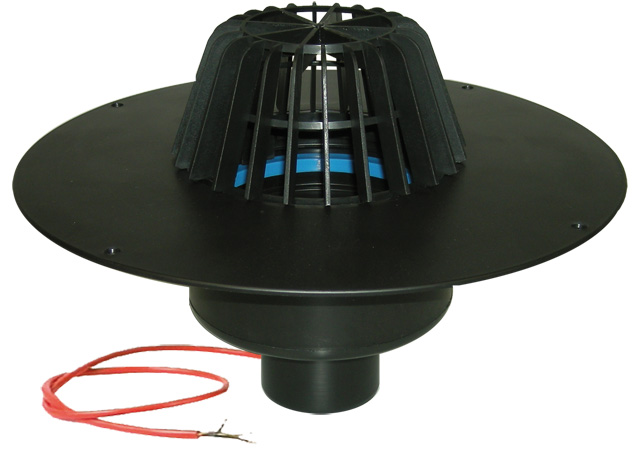

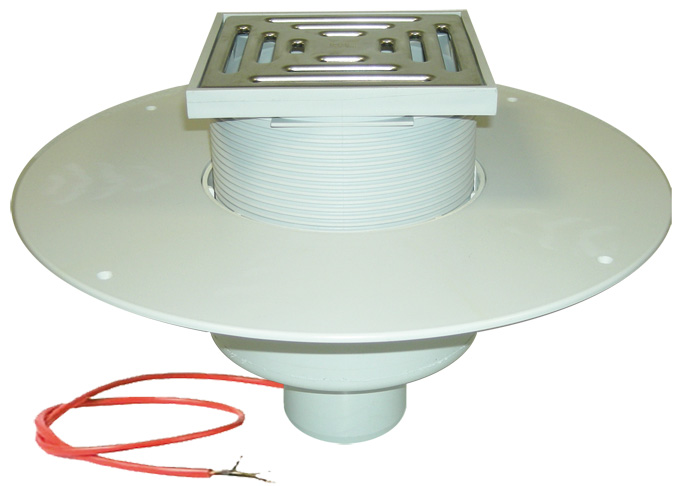

• Для ТПО-мембран: Модели HL62.1F (неэксплуатируемая) и HL62.1BP (эксплуатируемая) с корпусом из полипропилена, предназначенные для сварки с мембранами на основе полиолефинов (ТПО/FPO).
• HL62.1B (для эксплуатируемых кровель): Отличается наличием надставного элемента из ПП и съемной решетки из нержавеющей стали 150х150 мм, рассчитанной на нагрузку до 300 кг. Это позволяет передвигаться по кровле и монтировать покрытие (плитку, гравий) поверх гидроизоляции.

Все модели для эксплуатируемых кровель (B, BF, BP, BH) имеют фиксированную пропускную способность 6,0 л/с и выдерживают нагрузку 300 кг, что достаточно для пешеходных зон и обслуживания.

Монтаж и важные дополнения

Установка воронки требует жесткой фиксации корпуса к несущему основанию. Выпускной патрубок рассчитан на соединение с раструбными трубами из ПВХ или ПП. Для подключения к стальным или чугунным безраструбным трубам (SML) используются специальные переходники HL9. На время стройки воронку защищают монтажной заглушкой или плоским листвоуловителем HL170, который после финишной отделки меняют на штатный колпак. Подключение обогрева выполняется к сети 220В через УЗО (30 мА) и автомат защиты. Для автоматического включения в диапазоне от -8°С до +5°С рекомендуется использовать термостат. Важное дополнение: для соблюдения норм пожарной безопасности (ФЗ-123) в некоторых узлах требуется установка противопожарных муфт HL850 (для DN 75) или HL870 (для DN 110).

Почему выбирают воронки HL 62

Это не просто элемент водосточной системы, а готовое инженерное решение. Заводская комплектация включает весь необходимый крепеж, фланцы и заглушки. Кабель имеет сертификат VDE и класс защиты IP67, что гарантирует его работоспособность даже при полном погружении в воду. Срок службы воронок заявлен производителем — не менее 50 лет. Благодаря широкому ассортименту вы можете подобрать точную модификацию под ваш тип кровли, будь то битумная наплавляемая кровля, ПВХ-мембрана или сложная конструкция с озеленением. Наличие всех популярных диаметров (DN 75, 110, 125, 160) позволяет проектировать системы любой пропускной способности без использования переходников.

Если вам нужна консультация по подбору конкретной модели воронки HL 62 для вашего объекта — звоните: +375 (29) 679-87-21. Наши специалисты помогут рассчитать количество точек водосбора и подобрать комплектацию.
